Co to jest elektrodrążenie drutowe WEDM?

Elektrodrążenie drutowe to zaawansowana metoda obróbki metali, która zmienia sposób produkcji precyzyjnych elementów przemysłowych. Technologia wykorzystuje wyładowania elektryczne do usuwania materiału bez bezpośredniego kontaktu z obrabianym przedmiotem. Proces umożliwia cięcie najtwardszych materiałów z dokładnością sięgającą kilku mikrometrów.

Metoda znajduje zastosowanie w produkcji form wtryskowych, matryc oraz narzędzi skrawających o skomplikowanych kształtach. Przemysł lotniczy i medyczny korzysta z elektrodrążenia drutowego do wytwarzania komponentów wymagających najwyższej precyzji. Technologia eliminuje naprężenia mechaniczne, zachowując integralność strukturalną materiału.

Elektrodrążenie drutowe wyróżnia się możliwością obróbki materiałów hartowanych do twardości 65 HRC. Tradycyjne metody skrawania okazują się nieskuteczne przy takich wartościach twardości. Proces przebiega w środowisku cieczy dielektrycznej, która chłodzi materiał i usuwa produkty erozji.

Czym jest elektrodrążenie drutowe i na czym polega ta technologia

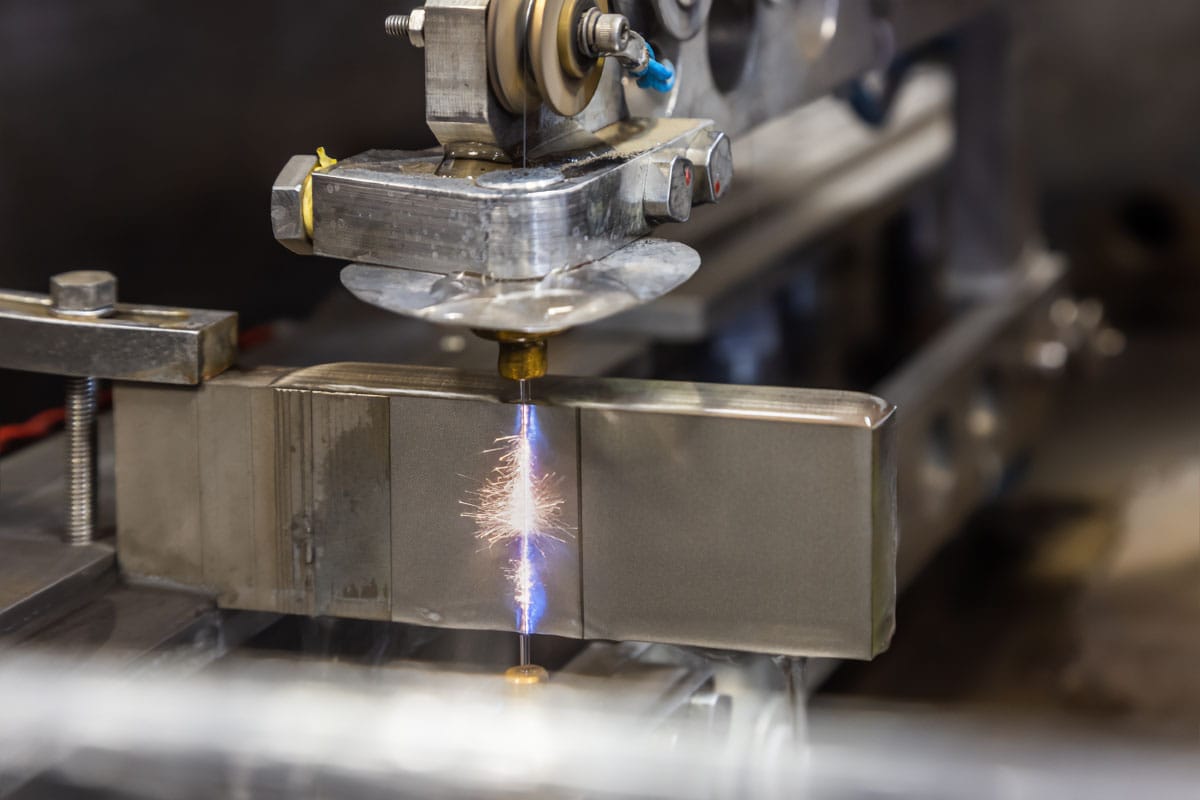

Elektrodrążenie drutowe WEDM stanowi jedną z najbardziej precyzyjnych metod obróbki materiałów przewodzących prąd elektryczny. Technologia wykorzystuje cienki drut metalowy jako elektrodę roboczą, która nie dotyka bezpośrednio obrabianego przedmiotu. Proces opiera się na kontrolowanych wyładowaniach elektrycznych, które erodują mikroskopijne cząstki metalu z powierzchni roboczej.

Materiały o twardości przekraczającej 50 HRC można obrabiać bez ryzyka uszkodzenia struktury. Dokładność wymiarowa osiąga tolerancje ±0,001 mm, co czyni technologię niezbędną w przemyśle wymagającym najwyższej precyzji. Automatyzacja nowoczesnych systemów umożliwia wielogodzinną pracę bez nadzoru operatora.

Definicja metody obróbki elektroerozyjnej

Obróbka elektroerozyjna polega na usuwaniu materiału poprzez serię szybko następujących po sobie wyładowań elektrycznych. Dwie elektrody o przeciwnych polaryzacjach są od siebie oddzielone cieczą dielektryczną i poddane działaniu napięcia elektrycznego. Elektroda narzędziowa oraz przedmiot obrabiany tworzą obwód elektryczny o precyzyjnie kontrolowanych parametrach.

Napięcie między elektrodami wzrasta stopniowo, powodując narastanie natężenia pola elektrycznego. Ciecz dielektryczna ulega przebiciui powstaje łuk elektryczny. Temperatura w punkcie wyładowania przekracza 10 000°C, co powoduje lokalne topienie i odparowanie materiału.

Energia każdego impulsu elektrycznego jest dokładnie kontrolowana przez generator EDM. Częstotliwość impulsów może osiągać kilkaset tysięcy wyładowań na sekundę. Produkty erozji są natychmiast usuwane przez przepływającą ciecz dielektryczną, co zapewnia stabilność procesu.

Zasada działania wyładowań elektrycznych w procesie

Generator impulsów wytwarza wyładowania trwające od 0,1 do 500 mikrosekund. Przerwy między impulsami umożliwiają odprowadzenie ciepła i usunięcie produktów erozji ze szczeliny międzyelektrodowej. Stosunek czasu trwania impulsu do przerwy określa chropowatość powierzchni oraz szybkość obróbki.

Krótkie impulsy zapewniają gładką powierzchnię, lecz zmniejszają wydajność procesu. Długie impulsy przyspieszają obróbkę, jednak powodują większą chropowatość. System sterowania CNC automatycznie dostosowuje parametry do warunków obróbki, optymalizując jakość i czas wykonania.

Drut jest stale podawany ze szpuli zasilającej i nawijany na szpulę odbierającą. Prędkość podawania drutu dostosowuje się automatycznie do warunków obróbki. Napięcie drutu utrzymywane jest na stałym poziomie przez system kontroli napięcia, co zapewnia powtarzalność wymiarów.

Odległość między elektrodami zmniejsza się do kilku mikrometrów przed wystąpieniem wyładowania iskrowego. Ciecz dielektryczna zapobiega niekontrolowanym wyładowaniom dzięki niskiej przewodności elektrycznej. Ciśnienie płynu wynosi zazwyczaj od 5 do 20 barów, co zapewnia skuteczne wypłukiwanie szczeliny roboczej.

Główne elementy składowe maszyny WEDM

System sterowania CNC zarządza trajektorią drutu w przestrzeni trójwymiarowej. Oprogramowanie kontroluje sekwencjonowanie ścieżki drutu i automatycznie zarządza procesem cięcia. Poziom zaawansowania systemu CNC określa poziom błędów oraz czas obróbki elementów.

Jednostka zasilająca dostarcza impulsy o napięciu od 100 do 300 woltów do elektrody drutowej i przedmiotu obrabianego. Kontroluje częstotliwość i siłę ładunków elektrycznych przechodzących przez elektrodę drutową. Wysoko rozwinięta jednostka zasilająca jest niezbędna do dostarczania odpowiedniej jakości i typu ładunków podczas obróbki.

Kluczowe komponenty maszyny:

• Generator impulsów elektrycznych z precyzyjnym sterowaniem parametrów
• System podawania i napinania drutu roboczego
• Układ pozycjonowania przedmiotu obrabianego w trzech osiach
• System pompowania i filtracji cieczy dielektrycznej
• Moduł chłodzenia stabilizujący temperaturę płynu roboczego

Ciecz dielektryczna odgrywa kluczową rolę w procesie elektrodrążenia drutowego. Woda dejonizowana charakteryzuje się niską przewodnością elektryczną, co zapobiega niekontrolowanym wyładowaniom. Temperatura płynu jest stabilizowana przez system chłodzenia, utrzymując optymalne warunki obróbki.

System automatyki monitoruje stan drutu i wykrywa jego zerwanie. Funkcja samoczynnego nawlekania drutu skraca czas przestoju maszyny. Czujniki kontrolują poziom zużycia drutu i sygnalizują konieczność wymiany szpuli zasilającej.

Rodzaje materiałów nadających się do obróbki

Elektrodrążenie drutowe umożliwia obróbkę wszystkich materiałów przewodzących prąd elektryczny. Twardość mechaniczna nie wpływa na zdolność do obróbki materiału. Stal narzędziowa, stopy tytanu oraz węgliki spiekane są rutynowo obrabiane tą metodą.

Stale hartowane o twardości od 50 do 65 HRC można ciąć bez uszkodzenia struktury. Stopy trudnoobrabialne, takie jak Inconel czy Hastelloy, poddają się obróbce elektrodrążeniem drutowym. Materiały ceramiczne przewodzące prąd również nadają się do tej technologii.

Materiały często obrabiane metodą WEDM:

• Stal narzędziowa hartowana i niehartowana wszystkich gatunków
• Stopy tytanu stosowane w przemyśle lotniczym i medycznym
• Węgliki spiekane o ekstremalnej twardości
• Stopy niklowe odporne na wysokie temperatury
• Grafit elektrodowy wykorzystywany w elektroerozji wgłębnej

Miedź i jej stopy są łatwo obrabiane elektrodrążeniem drutowym. Aluminium wymaga specjalnych parametrów z uwagi na niską temperaturę topnienia. Materiały niemagnetyczne, takie jak mosiądz czy brąz, również doskonale nadają się do tej metody obróbki.

Wskazówka: Przed rozpoczęciem obróbki należy sprawdzić przewodność elektryczną materiału za pomocą multimetru, gdyż materiały nieprzewodzące nie nadają się do elektrodrążenia drutowego.

Proces obróbki elektrodrążeniem drutowym krok po kroku

Elektrodrążenie drutowe wymaga dokładnego przygotowania i precyzyjnego wykonania kolejnych etapów procesu. Każdy krok ma bezpośredni wpływ na jakość końcowego produktu oraz czas realizacji zamówienia. Proces przebiega w ściśle kontrolowanym środowisku, gdzie temperatura i wilgotność są utrzymywane na stałym poziomie.

Automatyzacja procesu pozwala na obróbkę elementów przez całą dobę bez konieczności stałego nadzoru. Operator przygotowuje program obróbki i ustawia przedmiot, a maszyna wykonuje cięcie zgodnie z zaprogramowaną ścieżką. System monitoringu na bieżąco kontroluje parametry procesu i dokonuje automatycznych korekt.

Przygotowanie przedmiotu do obróbki

Przedmiot obrabiany musi być starannie umocowany na stole roboczym maszyny. System mocowania zapewnia stabilne położenie elementu przez cały czas obróbki. Niedokładne zamocowanie prowadzi do błędów wymiarowych i pogorszenia jakości powierzchni.

Materiał wymaga dokładnego oczyszczenia z zanieczyszczeń, tłuszczów oraz rdzy przed rozpoczęciem procesu. Powierzchnia musi być sucha, ponieważ wilgoć może zakłócać wyładowania elektryczne. Identyfikacja punktów referencyjnych na przedmiocie umożliwia precyzyjne pozycjonowanie.

Grubość obrabianego materiału wpływa na wybór średnicy drutu oraz parametrów cięcia. Elementy cienkie wymagają delikatniejszych ustawień niż grube płyty. Kompensacja naprężeń wewnętrznych materiału hartowanego zapobiega odkształceniom podczas cięcia.

Otwór startowy musi być wykonany w materiale przed rozpoczęciem cięcia konturów wewnętrznych. Średnica otworu powinna być większa od średnicy drutu roboczego. Położenie otworu startowego jest programowane w oprogramowaniu CAM przed rozpoczęciem obróbki.

Programowanie ścieżki cięcia

Oprogramowanie CAD/CAM służy do projektowania geometrii elementu i generowania ścieżek narzędzia. Model trójwymiarowy jest konwertowany na kod maszynowy rozumiany przez system sterowania CNC. Program uwzględnia kompensację szerokości szczeliny oraz kolejność cięcia poszczególnych konturów.

Strategia cięcia określa, które kontury będą cięte jako pierwsze. Elementy wewnętrzne są zazwyczaj wycinane przed konturami zewnętrznymi. Kolejność operacji minimalizuje naprężenia i zapobiega przemieszczeniu materiału podczas obróbki.

System automatycznie oblicza przejścia między kolejnymi konturami cięcia. Punkty nawlekania drutu są optymalizowane dla skrócenia czasu obróbki. Symulacja procesu w oprogramowaniu pozwala wykryć potencjalne kolizje przed rozpoczęciem rzeczywistego cięcia.

Wieloprzejściowa strategia obróbki zapewnia najwyższą jakość powierzchni. Pierwsze przejście usuwa większość materiału z dużą prędkością. Kolejne przejścia wykańczające poprawiają dokładność wymiarową i zmniejszają chropowatość powierzchni.

Parametry wpływające na jakość wykonania

Prąd szczytowy określa ilość energii dostarczanej podczas pojedynczego wyładowania elektrycznego. Wyższy prąd przyspiesza proces cięcia, lecz powoduje większą chropowatość powierzchni. Niski prąd zapewnia gładszą powierzchnię kosztem wydłużonego czasu obróbki.

Czas trwania impulsu elektrycznego wpływa bezpośrednio na wielkość kraterów powstających na powierzchni. Krótkie impulsy tworzą drobne kratery, co skutkuje lepszą jakością powierzchni. Długie impulsy zwiększają wydajność usuwania materiału przy jednoczesnym pogorszeniu wykończenia.

Kluczowe parametry procesu:

• Napięcie szczeliny międzyelektrodowej kontrolujące intensywność wyładowań
• Częstotliwość impulsów określająca liczbę wyładowań na sekundę
• Prędkość podawania drutu wpływająca na stabilność procesu
• Ciśnienie cieczy dielektrycznej zapewniające skuteczne wypłukiwanie
• Temperatura płynu roboczego utrzymywana w zakresie optymalnym

Napięcie drutu roboczego musi być utrzymywane na stałym poziomie przez cały czas obróbki. Zbyt małe napięcie powoduje wibracje drutu i pogorszenie dokładności. Nadmierne napięcie zwiększa ryzyko zerwania drutu, szczególnie przy małych średnicach.

Jakość cieczy dielektrycznej ma bezpośredni wpływ na stabilność procesu wyładowań. Przewodność elektryczna wody dejonizowanej musi być kontrolowana i utrzymywana poniżej określonego poziomu. System filtracji usuwa cząstki erozji, zapobiegając ponownemu osadzaniu się na obrabianej powierzchni.

Wskazówka: Regularne kontrolowanie przewodności cieczy dielektrycznej multimetrem pozwala uniknąć problemów z niestabilnością wyładowań i pogorszeniem jakości cięcia.

Kluczowe zalety elektrodrążenia w porównaniu z innymi metodami

Elektrodrążenie drutowe wyróżnia się unikalnymi możliwościami, których nie zapewniają konwencjonalne metody obróbki. Technologia eliminuje ograniczenia związane z twardością materiału i złożonością geometrii. Precyzja wykonania osiąga poziomy nieosiągalne dla tradycyjnych metod skrawania.

Brak kontaktu mechanicznego między narzędziem a przedmiotem obrabianym eliminuje problemy związane z ugięciem narzędzia. Delikatne elementy o cienkiej ściance można obrabiać bez ryzyka odkształcenia. Powtarzalność wymiarów w produkcji seryjnej osiąga najwyższe standardy jakości.

Możliwość cięcia materiałów hartowanych i zahartowanych

Elektrodrążenie drutowe umożliwia obróbkę stali hartowanej do twardości 65 HRC bez jakichkolwiek ograniczeń. Tradycyjne metody skrawania wymagają wymiany narzędzi co kilka minut przy materiałach powyżej 52 HRC. Koszty obróbki CNC materiałów zahartowanych przekraczają 300 USD za godzinę z uwagi na intensywne zużycie narzędzi.

Stal narzędziowa D2 o twardości 60 HRC jest rutynowo obrabiana elektrodrążeniem drutowym. Proces nie powoduje zmian w strukturze metalurgicznej materiału. Brak strefy wpływu ciepła zachowuje właściwości mechaniczne obrabianego elementu.

Węgliki spiekane o ekstremalnej twardości poddają się obróbce elektrodrążeniem drutowym. Materiały ceramiczne przewodzące prąd również mogą być precyzyjnie cięte. Eliminacja cyklu wyżarzanie-obróbka-hartowanie oszczędza od 200 do 500 złotych na element.

Stopy tytanu stosowane w przemyśle lotniczym wymagają specjalnych parametrów cięcia. Elektrodrążenie drutowe pozwala na obróbkę tytanu bez ryzyka powstania mikropęknięć. Proces zachowuje integralność powierzchni, co jest krytyczne dla elementów obciążonych dynamicznie.

Precyzja wymiarowa i jakość powierzchni

Dokładność wymiarowa elektrodrążenia drutowego osiąga tolerancje od ±0,0025 do ±0,0076 mm. Powtarzalność wymiarów w produkcji seryjnej jest gwarantowana przez system sterowania CNC. Kompensacja zużycia drutu odbywa się automatycznie, utrzymując stałą dokładność cięcia.

Chropowatość powierzchni może osiągać wartość 0,1 mikrometra Ra przy odpowiednich parametrach obróbki. Powierzchnia po obróbce wykańczającej przypomina lustro i nie wymaga dodatkowego polerowania. Brak śladów narzędzia eliminuje konieczność operacji wykańczających.

Stabilność termiczna maszyny wpływa bezpośrednio na dokładność wymiarową. Kontrola temperatury z dokładnością ±1°C jest standardem w precyzyjnej obróbce. Systemy izolacji wibracji zapewniają stabilne warunki pracy maszyny.

Wykonywanie skomplikowanych kształtów wewnętrznych

Elektrodrążenie drutowe umożliwia tworzenie ostrych narożników wewnętrznych o promieniu 0,1 mm. Tradycyjne frezowanie nie może osiągnąć tak małych promieni z uwagi na rozmiar frezu. Szczeliny o szerokości równej średnicy drutu są wykonywane z pełną precyzją.

Kontury wewnętrzne o złożonej geometrii są cięte bez ograniczeń kształtu. Drut może poruszać się swobodnie pod kontrolą systemu CNC, wykonując dowolne ścieżki. Pochylone powierzchnie o zmiennym kącie są realizowane przez programowanie ruchu w pięciu osiach.

Kanały chłodzące w formach wtryskowych mogą być wykonane w dowolnej konfiguracji. Systemy przepływu konforemnego zwiększają wydajność chłodzenia formy. Elektrodrążenie drutowe pozwala na realizację projektów niemożliwych do wykonania innymi metodami.

Otwory kształtowe o nieregularnych przekrojach są wycinane z pełną dokładnością. Elementy przestrzenne o zmiennej geometrii wzdłuż wysokości są standardowym zastosowaniem. Technologia umożliwia wykonanie detali, które wcześniej wymagały montażu kilku części.

Brak sił skrawania i naprężeń w materiale

Proces elektrodrążenia drutowego nie wywołuje sił mechanicznych działających na obrabiany przedmiot. Brak nacisku narzędzia eliminuje odkształcenia cienkich ścianek i delikatnych elementów. Naprężenia mechaniczne nie są wprowadzane do struktury materiału podczas obróbki.

Elementy o grubości poniżej 1 mm mogą być wycinane bez ryzyka deformacji. Cienkie blaszki zachowują płaskość przez cały proces obróbki. Materiały sprężynujące nie powodują problemów z dokładnością wymiarową.

Delikatne struktury przestrzenne zachowują integralność podczas cięcia. Elementy ażurowe o skomplikowanej geometrii są wycinane bez uszkodzeń. Brak wibracji zapewnia najwyższą jakość krawędzi cięcia.

Hartowane elementy nie wymagają ponownej obróbki cieplnej po cięciu. Właściwości mechaniczne materiału pozostają niezmienione przez cały proces. Eliminacja naprężeń termicznych zapobiega odkształceniom po obróbce.

Wskazówka: Elementy o ekstremalnie cienkiej ściance powinny być obrabiane z dodatkowym wsparciem płyty podkładowej, którą później można oddzielić przez lekkie cięcie wykańczające.

Porównanie elektrodrążenia drutowego z toczeniem CNC i frezowaniem

Wybór odpowiedniej technologii obróbki zależy od właściwości materiału, geometrii elementu oraz wymagań jakościowych. Każda metoda ma swoje mocne strony i ograniczenia. Analiza kosztów i czasu realizacji jest kluczowa dla optymalizacji procesu produkcyjnego.

Toczenie CNC doskonale sprawdza się w produkcji elementów obrotowych o dużych seriach. Frezowanie zapewnia wszechstronność kształtowania powierzchni przestrzennych. Elektrodrążenie drutowe excelle w precyzyjnej obróbce twardych materiałów i skomplikowanych geometrii.

Różnice w mechanizmie usuwania materiału

Frezowanie usuwa materiał poprzez mechaniczne skrawanie obrotowym narzędziem. Ostrze frezu wchodzi w bezpośredni kontakt z materiałem, generując siły skrawania. Twardość materiału bezpośrednio wpływa na zużycie narzędzia i możliwości obróbki.

Toczenie wykorzystuje ruch obrotowy przedmiotu obrabianego i posuwisty narzędzia. Nóż tokarski skrawa materiał poprzez mechaniczną penetrację krawędzi tnącej. Proces generuje wysokie temperatury w strefie skrawania, co ogranicza możliwości obróbki niektórych materiałów.

Elektrodrążenie drutowe usuwa materiał poprzez erozję elektryczną bez kontaktu fizycznego. Wyładowania elektryczne topią i odparowują mikroskopijne cząstki metalu. Twardość materiału nie ma wpływu na proces, ponieważ nie występują siły mechaniczne.

Porównanie mechanizmów obróbki:

• Frezowanie wymaga przewyższenia twardości materiału przez narzędzie skrawające
• Toczenie generuje wióry ciągłe lub łamane usuwane z obszaru obróbki
• Elektrodrążenie tworzy mikroskopijne kratery wypłukiwane cieczą dielektryczną
• CNC wykorzystuje energię mechaniczną ruchu obrotowego narzędzia
• WEDM stosuje energię elektryczną kontrolowanych wyładowań iskrowych

Chłodzenie w metodach mechanicznych służy obniżeniu temperatury i usuwaniu wiórów. Ciecz dielektryczna w elektrodrążeniu pełni rolę izolatora elektrycznego i medium chłodzącego. Różnica fundamentalna leży w naturze oddziaływania narzędzia z materiałem.

Zakres grubości i wymiarów obrabianych detali

Frezowanie CNC obsługuje elementy od kilku milimetrów do kilku metrów wymiarów. Możliwości obróbki są ograniczone rozmiarami stołu roboczego i zasięgiem osi maszyny. Duże elementy konstrukcyjne są rutynowo frezowane na wielkowymiarowych centrach obróbczych.

Toczenie nadaje się do elementów obrotowych o średnicach od kilku milimetrów do kilku metrów. Długość obrabianego elementu jest ograniczona odległością między kłami tokarki. Wały długie wymagają dodatkowego podparcia przez lunetę dla zapewnienia dokładności.

Elektrodrążenie drutowe obsługuje elementy o grubości od kilku milimetrów do 300 mm standardowo. Wysokość cięcia jest ograniczona długością roboczą drutu między prowadnicami. Elementy większe wymagają maszyn specjalnych o zwiększonym skoku osi Z.

Precyzja mikrometryczna jest domeną elektrodrążenia drutowego przy grubościach poniżej 50 mm. Frezowanie osiąga lepszą wydajność przy elementach większych wymiarów. Toczenie dominuje w produkcji wielkośriennej elementów obrotowych.

Wybór odpowiedniej technologii w zależności od zastosowania

Materiały o twardości powyżej 50 HRC wymagają elektrodrążenia drutowego dla ekonomicznej obróbki. Frezowanie takich materiałów powoduje ekstremalne zużycie narzędzi i wysokie koszty. Obróbka CNC jest ekonomiczna dla materiałów miękkich i średniotwardych.

Elementy o skomplikowanych konturach wewnętrznych są idealnym zastosowaniem elektrodrążenia. Frezowanie nie może wykonać ostrych narożników wewnętrznych poniżej promienia frezu. Toczenie ogranicza się do powierzchni obrotowych symetrycznych.

Serie produkcyjne powyżej 100 sztuk faworyzują metody mechaniczne z uwagi na szybkość. Elektrodrążenie jest optymalne dla małych serii i prototypów precyzyjnych. Produkcja jednostkowa skomplikowanych form wykorzystuje WEDM dla oszczędności czasu programowania.

Tworzywa sztuczne, kompozyty i materiały nieprzewodzące wymagają metod mechanicznych. Elektrodrążenie ogranicza się wyłącznie do materiałów przewodzących prąd elektryczny. Aluminium i miedź są obrabiane wszystkimi metodami z różną efektywnością.

Wskazówka: Konsultacja z doświadczonym technologiem przed wyborem metody obróbki może zaoszczędzić znaczne koszty i czas realizacji projektu.

Ograniczenia i wady metody elektrodrążenia drutowego

Elektrodrążenie drutowe pomimo licznych zalet posiada również istotne ograniczenia technologiczne. Świadomość tych ograniczeń pozwala na właściwy wybór metody obróbki. Analiza wad technologii jest niezbędna dla realistycznej oceny kosztów i czasu realizacji.

Niektóre projekty nie nadają się do realizacji metodą elektrodrążenia drutowego. Alternatywne technologie mogą okazać się bardziej efektywne w konkretnych zastosowaniach. Zrozumienie ograniczeń pomaga uniknąć błędnych decyzji technologicznych.

Długi czas obróbki pojedynczych elementów

Prędkość cięcia elektrodrążeniem drutowym jest znacznie niższa niż w metodach mechanicznych. Grube materiały wymagają proporcjonalnie dłuższego czasu obróbki. Element o grubości 100 mm może wymagać kilku godzin cięcia jednego konturu.

Wieloprzejściowa strategia obróbki dodatkowo wydłuża czas realizacji. Przejście zgrubne usuwa materiał z prędkością 20-30 mm²/min. Przejścia wykańczające pracują z prędkością 5-10 mm²/min dla osiągnięcia najwyższej jakości powierzchni.

Frezowanie CNC osiąga prędkości usuwania materiału wielokrotnie wyższe przy odpowiednich warunkach. Produkcja wielkoseryjna prostych elementów jest ekonomiczniejsza metodami konwencjonalnymi. Elektrodrążenie sprawdza się w małych seriach i skomplikowanych geometriach.

Przygotowanie maszyny i nawleczenie drutu zajmuje od 10 do 20 minut przed rozpoczęciem cięcia. Czas programowania złożonych konturów może przekroczyć czas samej obróbki. Automatyzacja procesu pozwala na pracę w godzinach nocnych bez nadzoru.

Konieczność przewodności elektrycznej materiału

Elektrodrążenie drutowe wymaga materiału przewodzącego prąd elektryczny dla zaistnienia procesu. Tworzywa sztuczne, kompozyty i ceramika nieprzewodząca nie mogą być obrabiane tą metodą. Materiały izolacyjne całkowicie uniemożliwiają proces wyładowań elektrycznych.

Drewno, guma oraz materiały organiczne nie nadają się do elektrodrążenia. Kompozyty z włóknem węglowym mogą być obrabiane tylko przy odpowiedniej przewodności warstwy powierzchniowej. Laminaty nieprzewodzące wymagają alternatywnych metod obróbki.

Minimalna przewodność elektryczna materiału musi przekraczać określony próg dla stabilnego procesu. Niektóre stopy aluminium o niskiej przewodności mogą powodować problemy z wydajnością. Test przewodności przed rozpoczęciem projektu jest niezbędny.

Powłoki izolacyjne na powierzchni materiału muszą być usunięte przed obróbką. Farby, lakiery oraz warstwy ochronne uniemożliwiają przepływ prądu. Materiały lakierowane wymagają mechanicznego usunięcia powłoki w obszarze cięcia.

Koszty zużycia drutu i dielektryka

Drut roboczy jest zużywany w sposób ciągły podczas całego procesu obróbki. Koszt drutu mosiężnego wynosi od 50 do 150 złotych za kilogram w zależności od średnicy. Drut molibdenowy o specjalnych właściwościach kosztuje znacznie więcej.

Zużycie drutu na metr cięcia zależy od grubości materiału i parametrów obróbki. Element wymagający 10 metrów cięcia może zużyć kilkaset metrów drutu. Koszty materiałów eksploatacyjnych stanowią istotną część całkowitych kosztów obróbki.

Szacunkowe koszty eksploatacyjne:

• Drut mosiężny standardowy od 50 do 100 złotych za kilogram
• Drut powlekany cynkiem od 100 do 150 złotych za kilogram
• Wymiana filtrów cieczy dielektrycznej co 200-300 godzin pracy
• Żywice jonowymienne regenerowane co 500-1000 godzin obróbki
• Energia elektryczna około 5-10 kW podczas aktywnej obróbki

Ciecz dielektryczna wymaga regularnej kontroli przewodności i wymiany. System filtracji usuwa cząstki erozji, lecz wymaga okresowej konserwacji. Żywice jonowymienne odnawiające właściwości wody mają określoną żywotność.

Koszty utrzymania czystości cieczy dielektrycznej wpływają na ekonomikę procesu. Zanieczyszczona ciecz pogarsza stabilność wyładowań i jakość obróbki. Regularna wymiana elementów filtrujących jest koniecznością operacyjną.

Wskazówka: Prowadzenie ewidencji zużycia drutu i cieczy dielektrycznej pozwala dokładnie kalkulować koszty obróbki poszczególnych projektów.

Usługi elektrodrążenia drutowego WEDM w firmie CNC Partner

CNC Partner specjalizuje się w zaawansowanej technologii elektrodrążenia drutowego WEDM. Firma zapewnia precyzyjną obróbkę materiałów przewodzących elektryczność przy użyciu nowoczesnych maszyn. Technologia umożliwia wykonywanie elementów o ekstremalnej twardości do 64 HRC z mikrometryczną dokładnością. Park maszynowy obejmuje dwie elektroerozyjne wycinarki drutowe marki +GF+ CUT 300SP z 2016 roku.

Przedsiębiorstwo realizuje zamówienia zarówno na pojedyncze prototypy, jak i serie produkcyjne liczące tysiące sztuk. Lokalizacja w Bydgoszczy oraz sprawna logistyka umożliwiają obsługę klientów z całej Polski i krajów Unii Europejskiej. Doświadczenie zdobyte przez ponad 30 lat działalności przekłada się na najwyższą jakość świadczonych usług obróbki metali.

Zaawansowana technologia cięcia elektroerozyjnego

Elektrodrążenie drutowe w CNC Partner wykorzystuje drut mosiężny jako elektrodę roboczą. Kontrolowane wyładowania elektryczne między drutem a materiałem powodują precyzyjną erozję metalu. Proces przebiega w wodzie demineralizowanej, która odprowadza wysoką temperaturę generowaną podczas obróbki. Maksymalna wysokość cięcia osiąga 400 mm na dostępnych maszynach.

Technologia eliminuje siły skrawania działające na obrabiany przedmiot, co chroni delikatne elementy przed uszkodzeniem. Równoległość cięcia sięga poniżej 5 mikrometrów. Jakość powierzchni osiąga poziom Ra ≤ 0,15 mikrometra. Metoda pozwala na wykonanie ostrych narożników wewnętrznych niemożliwych do uzyskania przy frezowaniu czy toczeniu.

Wszechstronne możliwości obróbki materiałów

Firma obrabía materiały o bardzo wysokiej twardości, w tym stale narzędziowe oraz trudnoobrabialne stopy metali. Elektrodrążenie drutowe znajduje zastosowanie w produkcji form wtryskowych, matryc oraz stempli do wykrojników. CNC Partner wykorzystuje wysokojakościowe materiały takie jak stale narzędziowe, stale do nawęglania oraz zaawansowane stale proszkowe.

Możliwość cięcia pod dowolnym kątem umożliwia realizację elementów o skomplikowanej geometrii przestrzennej. Precyzja wykonania sprawia, że technologia znajduje zastosowanie w przemyśle lotniczym, medycznym oraz motoryzacyjnym. Tolerancje wymiarowe osiągają poziom 1 mikrometra, co spełnia wymagania najbardziej wymagających projektów.

Kompleksowa oferta usług obróbczych

CNC Partner uzupełnia elektrodrążenie drutowe szerokim zakresem technologii obróbki metali. Frezowanie CNC realizowane jest na czterech nowoczesnych centrach obróbczych. Toczenie CNC odbywa się na zaawansowanej tokarce z napędzanymi narzędziami. Szlifowanie CNC zapewnia wykończenie powierzchni o jakości Ra 0,63.

Wyceny zamówień są przygotowywane w ciągu 2 do 48 godzin od zgłoszenia. Realizacja zleceń trwa od 3 do 45 dni zależnie od stopnia skomplikowania projektu. Dostawa na terenie Polski następuje w ciągu 48 godzin. Większe kontrakty są obsługiwane własnym transportem firmy bezpośrednio do odbiorcy.

Zapraszamy do kontaktu w celu zamówienia usług elektrodrążenia drutowego WEDM oraz innych metod obróbki metali CNC. Zespół doświadczonych specjalistów udzieli profesjonalnych konsultacji technicznych oraz przygotuje szczegółową wycenę projektu. Sprawdź aktualne ceny usług oraz możliwości realizacji indywidualnych zamówień. CNC Partner zapewnia wsparcie na każdym etapie produkcji, od projektu przez wykonanie aż po terminową dostawę gotowych elementów.

Praktyczne zastosowania technologii WEDM w przemyśle

Elektrodrążenie drutowe znajduje szerokie zastosowanie w przemyśle wymagającym najwyższej precyzji obróbki. Technologia umożliwia realizację projektów niemożliwych do wykonania metodami konwencjonalnymi. Branże zaawansowane technologicznie opierają produkcję krytycznych komponentów na elektrodrążeniu.

Rozwój technologii WEDM otworzył nowe możliwości w projektowaniu elementów mechanicznych. Ograniczenia geometryczne tradycyjnych metod obróbki zostały przełamane. Inżynierowie mogą projektować komponenty optymalizowane pod kątem funkcjonalności bez kompromisów produkcyjnych.

Produkcja form wtryskowych i stempli wykrojników

Formy wtryskowe do tworzyw sztucznych wymagają ekstremalnej precyzji geometrii gniazd formujących. Elektrodrążenie drutowe umożliwia wykonanie skomplikowanych konturów z dokładnością mikrometryczną. Kanały chłodzące o nieregularnych kształtach zwiększają wydajność produkcji.

Stale narzędziowe hartowane do 60-64 HRC są standardowo stosowane w formach. Obróbka po hartowaniu eliminuje odkształcenia termiczne i zapewnia dokładność wymiarową. Elektrodrążenie drutowe pozwala na cięcie zahartowanej stali bez degradacji właściwości.

Wykrojniki dla przemysłu opakowaniowego i motoryzacyjnego są wytwarzane metodą WEDM. Ostrze tnące wykrojnika wymaga precyzyjnego profilu i odpowiedniej jakości powierzchni. Powtarzalność wymiarów w produkcji seryjnej wykrojników jest gwarantowana przez technologię CNC.

Matryce do wytłaczania i tłoczenia elementów metalowych wykorzystują elektrodrążenie drutowe. Skomplikowane kształty matryc są wycinane z pełnej precyzji geometrycznej. Twardość materiału matrycy nie stanowi ograniczenia dla technologii elektrodrążenia.

Wytwarzanie narzędzi skrawających o złożonych kształtach

Frezy o specjalnych profilach są wytwarzane metodą elektrodrążenia drutowego. Rowki wiórowe i krawędzie skrawające wymagają precyzyjnej geometrii. Węgliki spiekane stosowane w narzędziach skrawających są idealnym materiałem dla WEDM.

Wiertła stopniowe o zmiennej średnicy wzdłuż długości roboczej są produkowane tą technologią. Rowki spiralne o precyzyjnym skoku zapewniają efektywne odprowadzanie wiórów. Elektrodrążenie pozwala na wykonanie geometrii niemożliwych do szlifowania.

Narzędzia do obróbki plastycznej metali wymagają ekstremalnej twardości i precyzji kształtu. Stemple do kucia matrycowego są hartowane do maksymalnej twardości przed cięciem. WEDM umożliwia obróbkę wykańczającą po hartowaniu bez ryzyka pęknięć.

Noże przemysłowe o skomplikowanych kształtach ostrza są wycinane z dokładnością wymiarową. Kąt ostrza i geometria krawędzi tnącej są kontrolowane z precyzją mikrometryczną. Powtarzalność wymiarów zapewnia jednakową jakość cięcia wszystkich noży w serii.

Obróbka komponentów dla przemysłu lotniczego i medycznego

Przemysł lotniczy wymaga komponentów o ekstremalnej niezawodności i minimalnej masie. Elektrodrążenie drutowe pozwala na wytwarzanie elementów o złożonych geometriach przestrzennych. Stopy tytanu i Inconel są rutynowo obrabiane dla silników lotniczych.

Łopatki turbin o precyzyjnych profilach aerodynamicznych są produkowane metodą WEDM. Chłodzenie wewnętrzne łopatek wymaga kanałów o skomplikowanych kształtach. Technologia eliminuje strefy wpływu ciepła krytyczne dla właściwości mechanicznych.

Elementy układów podwozia wymagają najwyższej dokładności wymiarowej i jakości powierzchni. Tolerancje montażowe poniżej 0,01 mm są standardem w konstrukcjach lotniczych. Elektrodrążenie drutowe zapewnia powtarzalność wymiarów w całej serii produkcyjnej.

Implanty medyczne takie jak stenty i endoprotezy wymagają biokompatybilności i precyzji. Stal chirurgiczna i stopy tytanu są obrabiane bez wprowadzania naprężeń mechanicznych. Gładkość powierzchni implantów jest krytyczna dla biokompatybilności.

Narzędzia chirurgiczne o skomplikowanych kształtach są wytwarzane z precyzją mikrometryczną. Ostrza skalpeli i nożyczek chirurgicznych wymagają idealnej geometrii krawędzi tnącej. Elektrodrążenie pozwala na masową produkcję instrumentów o jednakowej jakości.

Wskazówka: Dokumentacja procesu obróbki komponentów lotniczych i medycznych musi spełniać rygorystyczne normy ISO 9001 i AS9100 dla zachowania pełnej identyfikowalności.

FAQ: Często zadawane pytania

Jaka jest maksymalna grubość materiału, którą można ciąć elektrodrążeniem drutowym?

Standardowe maszyny WEDM obsługują materiały o grubości od kilku milimetrów do 300 mm. Wysokość cięcia zależy od odległości między górnymi oraz dolnymi prowadnicami drutu roboczego. Specjalistyczne maszyny przemysłowe umożliwiają obróbkę elementów grubszych, osiągając nawet 500 mm przy odpowiedniej konfiguracji. Grubość materiału wpływa bezpośrednio na prędkość oraz czas obróbki.

Materiały cieńsze poniżej 50 mm są cięte szybciej i z większą precyzją wymiarową. Elementy grube wymagają wielokrotnych przejść wykańczających dla osiągnięcia gładkiej powierzchni. Każdy dodatkowy milimetr grubości wydłuża proces cięcia proporcjonalnie. Prędkość usuwania materiału wynosi zazwyczaj od 20 do 50 mm² na minutę, zależnie od twardości stopu oraz parametrów wyładowań elektrycznych.

Optymalna grubość dla elektrodrążenia drutowego mieści się między 10 a 100 mm. Elementy bardzo grube mogą wymagać zwiększonej średnicy drutu oraz modyfikacji parametrów obróbki. Stabilność procesu maleje wraz ze wzrostem grubości, dlatego materiały powyżej 200 mm wymagają szczególnej uwagi operatora.

Jakie są najczęstsze problemy podczas obróbki WEDM i jak je rozwiązać?

Zerwanie drutu roboczego stanowi najbardziej powszechny problem operacyjny maszyn elektrodrążących. Przyczyny obejmują nadmierne napięcie drutu, zanieczyszczoną ciecz dielektryczną oraz niewłaściwe parametry wyładowań. System automatycznego nawlekania drutu minimalizuje przestoje, lecz każde zerwanie wydłuża czas realizacji zamówienia. Kontrola napięcia drutu oraz jakości cieczy dielektrycznej zapobiega większości awarii.

Typowe przyczyny problemów operacyjnych:

• Zanieczyszczona ciecz dielektryczna o podwyższonej przewodności elektrycznej
• Zbyt wysokie napięcie drutu powodujące mechaniczne przeciążenie
• Nieprawidłowe parametry prądu oraz częstotliwości impulsów
• Uszkodzone prowadnice drutu zakłócające jego ruch
• Niedostateczny przepływ cieczy dielektrycznej w szczelinie roboczej

Niestabilność wyładowań elektrycznych prowadzi do pogorszenia jakości powierzchni oraz dokładności wymiarowej. Problem rozwiązuje się poprzez zmianę parametrów procesu oraz wymianę zużytych filtrów cieczy. Regularna konserwacja maszyny według zaleceń producenta eliminuje większość usterek technicznych.

Jakie średnice drutu są stosowane w elektrodrążeniu oraz od czego zależy ich wybór?

Drut roboczy występuje w średnicach od 0,02 mm do 0,33 mm, zależnie od zastosowania. Standardowa średnica 0,25 mm sprawdza się w większości zastosowań przemysłowych. Cienkie druty poniżej 0,1 mm służą do mikroobróbki precyzyjnych elementów oraz biżuterii. Grube druty powyżej 0,3 mm są stosowane do cięcia materiałów o dużej grubości oraz w aplikacjach wymagających większej wydajności.

Wybór średnicy drutu zależy od kilku czynników technologicznych. Grubość materiału obrabianego determinuje minimalną średnicę drutu zapewniającą stabilność procesu. Wymagana dokładność wymiarowa oraz jakość powierzchni wpływają na decyzję o średnicy. Mniejsze druty pozwalają na wykonanie ostrzejszych narożników wewnętrznych oraz węższych szczelin.

Druty o mniejszej średnicy wymagają niższego napięcia oraz delikatniejszych parametrów wyładowań. Prędkość cięcia maleje wraz ze zmniejszeniem średnicy drutu roboczego. Koszt drutu wzrasta proporcjonalnie do jego cienności z uwagi na trudności produkcyjne. Materiał drutu również ma znaczenie, gdyż mosiądz, molibden oraz druty powlekane oferują różne właściwości cięcia.

Ile kosztuje godzina pracy elektrodrążarki drutowej w Polsce?

Koszt godziny obróbki elektrodrążeniem drutowym waha się od 150 do 250 złotych. Cena zależy od klasy maszyny, jej precyzji oraz możliwości technologicznych. Nowoczesne elektrodrążarki z automatycznym nawlekaniem drutu są droższe w eksploatacji. Koszty obejmują amortyzację maszyny, zużycie drutu, cieczy dielektrycznej oraz energii elektrycznej.

Złożoność geometrii obrabianego elementu wpływa bezpośrednio na cenę usługi. Proste kontury są tańsze niż skomplikowane kształty wymagające wielokrotnych przejść wykańczających. Twardość materiału nie wpływa znacząco na koszty, ponieważ elektrodrążenie usuwa materiał niezależnie od twardości mechanicznej.

Składniki kosztów operacyjnych:

• Zużycie drutu mosiężnego od 50 do 150 złotych za kilogram
• Energia elektryczna około 5 do 10 kW podczas aktywnej obróbki
• Filtracja oraz regeneracja cieczy dielektrycznej co 300 godzin pracy
• Konserwacja prowadnic drutu oraz wymiana zużytych elementów
• Praca operatora oraz programowanie ścieżek cięcia CNC

Serie produkcyjne powyżej 10 sztuk pozwalają na obniżenie kosztu jednostkowego elementu. Programowanie jest wykonywane jednokrotnie, a koszt rozkłada się na całą serię. Prototypy jednostkowe są proporcjonalnie droższe z uwagi na pełny czas przygotowania maszyny. Konsultacja z doświadczonym wykonawcą pozwala zoptymalizować projekt pod kątem kosztów produkcji.

Jak długo trwa proces cięcia jednego elementu elektrodrążeniem drutowym?

Czas cięcia zależy od wielu czynników technologicznych oraz geometrycznych elementu. Prędkość usuwania materiału wynosi zazwyczaj od 20 do 50 mm² na minutę podczas cięcia zgrubnego. Przejścia wykańczające pracują znacznie wolniej, osiągając 5 do 15 mm² na minutę. Element o długości cięcia 500 mm oraz grubości 50 mm może wymagać od 2 do 4 godzin obróbki. Wielokrotne przejścia wykańczające dodatkowo wydłużają czas realizacji.

Programowanie ścieżek cięcia oraz przygotowanie maszyny zajmuje od 20 do 60 minut przed rozpoczęciem obróbki. Automatyczne nawlekanie drutu skraca czas przestojów po zerwaniu. Skomplikowane geometrie wewnętrzne wymagają wykonania otworów startowych, co dodatkowo wydłuża proces. Strategia obróbki ma istotny wpływ na całkowity czas realizacji projektu.

Grubość materiału powyżej 100 mm proporcjonalnie wydłuża czas cięcia pojedynczego konturu. Materiały o wysokiej przewodności cieplnej, takie jak miedź oraz aluminium, mogą być obrabiane szybciej. Precyzja wymiarowa poniżej 0,005 mm wymaga dodatkowych przejść wykańczających, co zwiększa czas o 30 do 50 procent. Automatyzacja procesu pozwala na pracę w trybie ciągłym bez nadzoru operatora przez całą dobę.

Podsumowanie

Elektrodrążenie drutowe WEDM stanowi przełomową technologię w obróbce precyzyjnych elementów przemysłowych. Metoda wykorzystuje kontrolowane wyładowania elektryczne do usuwania materiału bez kontaktu mechanicznego. Dokładność wymiarowa osiąga tolerancje mikrometryczne, niedostępne dla tradycyjnych metod skrawania.

Technologia eliminuje ograniczenia związane z twardością materiału obrabianego. Stale hartowane do 65 HRC są rutynowo cięte bez ryzyka uszkodzenia narzędzia. Brak sił mechanicznych zapobiega odkształceniom delikatnych elementów i wprowadzaniu naprężeń. Złożone geometrie wewnętrzne o ostrych narożnikach są wykonywane z pełną precyzją.

Zastosowania przemysłowe obejmują produkcję form wtryskowych, matryc oraz narzędzi skrawających. Przemysł lotniczy i medyczny wykorzystuje WEDM do wytwarzania krytycznych komponentów. Powtarzalność wymiarów i jakość powierzchni spełniają najwyższe standardy jakościowe. Proces wymaga przewodności elektrycznej materiału, co ogranicza zakres stosowalności do metali i stopów.

Ograniczenia technologii obejmują wolniejszą prędkość obróbki niż metody mechaniczne. Koszty zużycia drutu i cieczy dielektrycznej wpływają na ekonomikę procesu. Elektrodrążenie drutowe pozostaje niezastąpionym rozwiązaniem dla precyzyjnej obróbki twardych materiałów i skomplikowanych kształtów. Rozwój technologii CNC i automatyzacji stale zwiększa wydajność i dostępność metody WEDM.

Źródła:

1. https://en.wikipedia.org/wiki/Electrical_discharge_machining
2. https://www.sciencedirect.com/topics/materials-science/wire-electrical-discharge-machining
3. https://www.sciencedirect.com/topics/engineering/dielectric-fluid
4. https://www.imeko.info/publications/tc14-2007/IMEKO-TC14-2007-71.pdf
5. http://jmacheng.not.pl/pdf-130399-58869?filename=Comparative+Analysis+of.pdf
6. https://reliableedm.com/Complete%20EDM%20Handbook/Complete%20EDM%20Handbook_5.pdf
7. https://www.metalopedia.pl/artykul/charakterystyka-elektrodrazenia-drutowego-271634
