Czy toczenie CNC pozwala na realizację skomplikowanych detali?

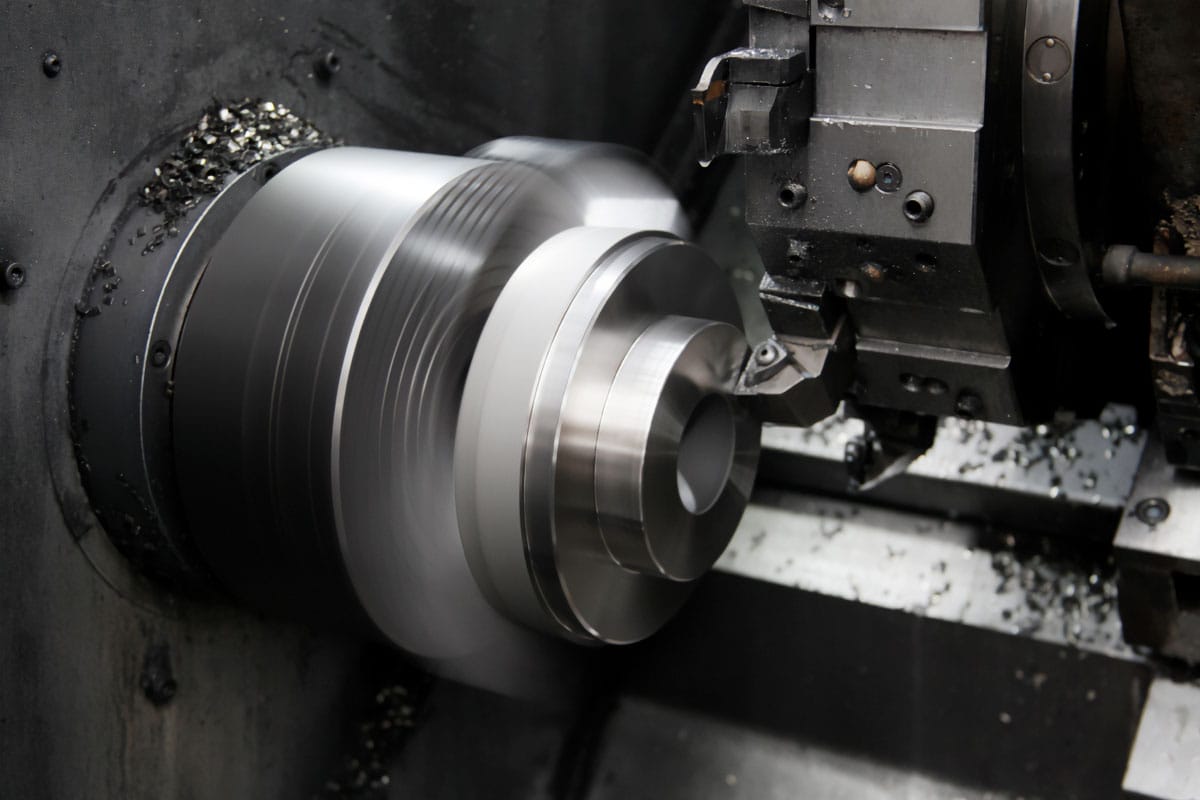

Toczenie CNC stanowi zaawansowaną metodę obróbki skrawaniem. Sterowanie numeryczne umożliwia tworzenie elementów o złożonej geometrii. Współczesne tokarki osiągają precyzję na poziomie setnych części milimetra. Możliwości obróbkowe wykraczają daleko poza proste kształty cylindryczne.

Maszyny sterowane numerycznie realizują detale wymagające synchronizacji wielu osi ruchu. Programowanie konturu sprawia, że nieregularne kształty przestają być wyzwaniem. Systemy wieloosiowe rozszerzają zakres zastosowań o operacje dotychczas zarezerwowane dla innych technologii. Automatyzacja procesów gwarantuje powtarzalność wymiarów w produkcji seryjnej.

Zakłady produkcyjne coraz częściej stawiają na centra tokarsko-frezarskie. Łączenie operacji w jednym zamocowaniu skraca czas realizacji zamówień. Dokładność wykonania pozostaje wysoka nawet przy elementach o nietypowej budowie. Rozwój technologii napędzanych narzędzi otwiera nowe perspektywy przed przemysłem.

Możliwości obróbkowe tokarek sterowanych numerycznie przy złożonych kształtach

Maszyny CNC wykonują elementy o bardzo skomplikowanej budowie. Oprogramowanie sterujące przekłada projekt konstrukcyjny na ruchy narzędzi. Każda operacja przebiega zgodnie z zaprogramowanym cyklem roboczym. Powtarzalność procesu eliminuje błędy ludzkie występujące przy obróbce ręcznej.

Zaawansowane systemy kontrolne monitorują parametry skrawania w czasie rzeczywistym. Automatyczna korekcja położenia narzędzia kompensuje naturalne zużycie ostrzy. Stabilność procesu przekłada się bezpośrednio na jakość gotowych detali. Możliwość obróbki ciągłej zwiększa wydajność całej linii produkcyjnej.

Nowoczesne tokarki pracują z prędkościami skrawania niedostępnymi dla urządzeń konwencjonalnych. Sztywność konstrukcji maszyn zapewnia brak drgań podczas intensywnej obróbki. Systemy chłodzenia odprowadzają ciepło powstające w strefie cięcia. Precyzyjne prowadnice liniowe gwarantują dokładność pozycjonowania narzędzia.

Elementy walcowe z gwintami zewnętrznymi i wewnętrznymi różnych typów

Wykonywanie gwintów na tokarkach CNC odbywa się metodą nacinania nożem. Narzędzie wykonuje wiele przejść, zagłębiając się stopniowo w materiał. Każdy przebieg tworzy kolejną warstwę zarysu gwintu. Sterowanie numeryczne kontroluje skok oraz kąt pochylenia linii śrubowej.

Rodzaje realizowanych gwintów:

• Gwinty metryczne o różnych średnicach nominalnych i skokach
• Gwinty rurowe stożkowe do połączeń instalacji hydraulicznych
• Gwinty trapezowe stosowane w mechanizmach napędowych
• Gwinty okrągłe odporne na zanieczyszczenia
• Gwinty wielokrotne o zwiększonej wydajności przesuwu

System CNC synchronizuje obrót wrzeciona z ruchem posuwowym narzędzia. Dokładność nacinania zależy od sztywności układu maszynowego. Gwinty wewnętrzne wymagają wcześniejszego wykonania otworu o odpowiedniej średnicy. Specjalne płytki skrawające pozwalają na realizację różnych profili gwintów.

Rowki pierścieniowe oraz podcięcia wykonywane narzędziami kształtowymi

Narzędzia kształtowe posiadają ostrza odwzorowujące pożądany profil. Szerokość rowka zależy od wymiarów zastosowanej płytki skrawającej. Głębokość podcięcia ogranicza wytrzymałość narzędzia na siły skrawania. Obróbka wymaga precyzyjnego ustawienia kąta natarcia ostrza.

Rowki pierścieniowe służą jako gniazda pod pierścienie osadcze lub uszczelnienia. Wykonanie wymaga kontroli nad siłami odśrodkowymi działającymi na detal. Chłodziwo musi docierać bezpośrednio do strefy skrawania. Odprowadzanie wiórów z wąskich rowków stanowi technologiczne wyzwanie.

Podcięcia umożliwiają montaż elementów wymagających dokładnego osadzenia. Kąt podcięcia determinuje możliwość demontażu części w przyszłości. Tokarki CNC realizują podcięcia o różnych kształtach profilu. Ograniczeniem pozostaje dostępność specjalistycznych narzędzi o odpowiedniej geometrii.

Powierzchnie stożkowe i sferyczne wymagające synchronizacji osi

Realizacja powierzchni stożkowych wymaga jednoczesnego ruchu dwóch osi liniowych. Kąt stożka programuje się jako stosunek przesunięć w osiach X oraz Z. System sterowania oblicza trajektorię narzędzia z dużą dokładnością. Błędy kątowe przekładają się na problemy z pasowaniem elementów.

Powierzchnie sferyczne powstają przez interpolację łuku w płaszczyźnie przechodzącej przez oś obrotu. Promień krzywizny musi być mniejszy od dostępnego skoku osi poprzecznej. Dokładność odwzorowania zależy od rozdzielczości układu pomiarowego maszyny. Niewielkie odchyłki mogą powodować powstawanie śladów po przejściach narzędzia.

Wymagania techniczne dla obróbki krzywoliniowej:

• Synchronizacja prędkości posuwu obu osi z dokładnością do mikronów
• Kompensacja luzów w układach napędowych prowadnic
• Stabilna prędkość obrotowa wrzeciona bez wahań momentu
• Odpowiedni promień zaokrąglenia naroża płytki skrawającej
• System kontroli konturu wykrywający odchyłki w czasie rzeczywistym

Obróbka krzywoliniowa generuje zmienne siły skrawania podczas cyklu. Narzędzie musi zachować stały kontakt z materiałem. Prędkość posuwu dostosowuje się dynamicznie do aktualnego kąta natarcia. Zaawansowane algorytmy sterowania przewidują zachowanie układu maszynowego.

Kształty nieregularne realizowane przez programowanie konturu

Programowanie konturu pozwala na tworzenie dowolnych profili osiowosymetrycznych. Kontur definiuje się jako ciąg punktów połączonych odcinkami prostymi lub łukami. System interpolacji wylicza pośrednie położenia narzędzia między zdefiniowanymi punktami. Gęstość punktów kontrolnych wpływa na gładkość uzyskanej powierzchni.

Nieregularne kształty powstają przez nałożenie wielu prostych operacji obróbkowych. Każdy fragment konturu wymaga doboru odpowiednich parametrów skrawania. Zmienna głębokość skrawania wymusza automatyczną regulację prędkości posuwu. Optymalizacja trajektorii narzędzia skraca czas cyklu obróbkowego.

Systemy CAD/CAM ułatwiają tworzenie złożonych programów sterujących. Model 3D detalu konwertuje się automatycznie na kod maszynowy. Symulacja procesu wykrywa potencjalne kolizje przed rozpoczęciem obróbki. Baza danych narzędzi zawiera szczegółowe parametry geometryczne każdego ostrza.

Rola technologii wieloosiowych w tworzeniu detali o skomplikowanej geometrii

Dodatkowe osie ruchu znacząco rozszerzają możliwości obróbkowe tokarek. Standardowe maszyny dwuosiowe realizują tylko kształty obrotowe. Systemy wieloosiowe umożliwiają tworzenie elementów o geometrii wykraczającej poza symetrię osiową. Inwestycja w zaawansowany sprzęt zwraca się przez skrócenie czasu przygotowania produkcji.

Centra obróbkowe łączą funkcjonalność tokarek oraz frezarek w jednej maszynie. Detal pozostaje zamocowany podczas wszystkich operacji technologicznych. Eliminacja przestawień między maszynami zwiększa dokładność wymiarową. Czas realizacji zamówienia ulega znacznemu skróceniu.

Koszt zakupu centrum wieloosiowego przewyższa cenę standardowej tokarki CNC. Różnica może sięgać od kilkudziesięciu do kilkuset tysięcy złotych. Przedsiębiorstwa muszą dokładnie przeanalizować rentowność takiej inwestycji. Korzyści ujawniają się szczególnie przy produkcji małoseryjnej skomplikowanych detali.

Dodatkowe osie obrotowe umożliwiające dostęp do trudnodostępnych powierzchni

Oś Y rozszerza możliwości pozycjonowania narzędzia poza płaszczyznę przechodzącej przez oś wrzeciona. Dostęp do boków detalu staje się możliwy bez dodatkowych przezbrojeń. Programowanie przestrzenne wymaga wysokich kwalifikacji operatora maszyny. Kolizje narzędzia z uchwytem stanowią realne zagrożenie przy nieprawidłowym programowaniu.

Oś C umożliwia precyzyjne pozycjonowanie kątowe wrzeciona głównego. Indeksacja pozwala na wykonywanie otworów rozmieszczonych na obwodzie detalu. Dokładność podziału kątowego osiąga wartości poniżej jednej minuty łuku. Funkcja interpolacji obwiedniowej realizuje spiralne rowki o zmiennym skoku.

Zastosowania dodatkowych osi obrotowych:

• Frezowanie rowków pod wpusty promieniowe
• Wiercenie otworów poprzecznych pod kątem
• Nacinanie gwintów w płaszczyznach nie równoległych do osi
• Wykonywanie podcięć od strony czołowej detalu
• Grawerowanie oznaczeń informacyjnych na powierzchni bocznej

Systemy wieloosiowe wymagają zaawansowanego oprogramowania do generowania bezkolizyjnych trajektorii narzędzi. Symulacja 3D procesu weryfikuje każdy ruch przed rozpoczęciem fizycznej obróbki. Sprawdzenie zajmuje od kilkunastu minut do kilku godzin dla złożonych programów. Inwestycja w tokarki pięcioosiowe przewyższa standardowe urządzenia dwuosiowe o 200-400 procent. Koszty amortyzują się przez eliminację przestawień oraz skrócenie czasu realizacji zamówień. Operatorzy muszą ukończyć specjalistyczne kursy trwające od trzech do sześciu miesięcy.

Narzędzia napędzane pozwalające na frezowanie elementów podczas toczenia

Wrzeciono narzędziowe montowane w głowicy rewolwerowej otrzymuje napęd z osobnego silnika. Obrotowe narzędzie skrawające realizuje operacje frezowania podczas obracania się detalu. Synchronizacja dwóch ruchów obrotowych wymaga zaawansowanego układu sterowania. Możliwość obróbki powierzchni płaskich eliminuje konieczność przenoszenia detalu.

Głębokość frezowania ogranicza moc dostępna w napędzie narzędzia. Typowe jednostki osiągają wartości od 1 do 5 kW mocy wyjściowej. Moment obrotowy wystarcza do obróbki stali konstrukcyjnych oraz stopów aluminium. Materiały trudnoskrawalne wymagają specjalnych strategii obróbkowych.

Frezy walcowe oraz palcowe stanowią podstawowe typy narzędzi napędzanych. Średnice chwytów znormalizowane są według standardów międzynarodowych. Wymiana narzędzia odbywa się ręcznie lub przez zautomatyzowany magazyn. Chłodzenie przez otwory w trzpieniu poprawia warunki skrawania.

Centra tokarsko-frezarskie łączą kilka operacji w jednym zamocowaniu

Hybrydowe centra obróbkowe stanowią szczyt rozwoju technologii skrawania. Jedno urządzenie zastępuje funkcjonalność kilku wyspecjalizowanych maszyn. Detal przechodzi wszystkie etapy obróbki bez konieczności przestawień. Dokładność geometryczna wzrasta przez eliminację błędów pozycjonowania między operacjami.

Wrzeciono główne oraz kontrowrzeciono umożliwiają obróbkę obu stron detalu. Przekazanie przedmiotu następuje automatycznie bez udziału operatora. Pełna realizacja skomplikowanego elementu trwa kilkanaście minut. Tradycyjna metoda wymagałaby przepływu między trzema różnymi stanowiskami.

Obsługa centrum wielofunkcyjnego wymaga wszechstronnej wiedzy technologicznej. Programista musi znać zasady toczenia oraz frezowania równocześnie. Optymalizacja kolejności operacji wpływa znacząco na czas cyklu. Szkolenia operatorów trwają od kilku tygodni do kilku miesięcy.

Wskazówka: Przed zakupem centrum tokarsko-frezarskiego należy dokładnie przeanalizować strukturę produkcji. Inwestycja opłaca się przy dużym udziale detali wymagających operacji obu typów.

Specyficzne cechy geometryczne osiągalne na tokarkach CNC

Obróbka tocząca realizuje szeroki zakres charakterystycznych elementów konstrukcyjnych. Gniazda pod łożyska wymagają zachowania ścisłych tolerancji średnicy oraz prostopadłości. Uszczelki współpracują z powierzchniami o określonej chropowatości. Wielostopniowe wały zawierają przejścia między średnicami o różnych promieniach zaokrągleń.

Specjalistyczne narzędzia umożliwiają wykonywanie detali o ekstremalnych proporcjach geometrycznych. Długie wały o małej średnicy wymagają zastosowania podpory ruchomej. Cienkie pierścienie podatne na odkształcenia obrabiane są przy zredukowanych siłach skrawania. Każdy rodzaj geometrii dyktuje odmienne podejście technologiczne.

Złożoność detalu bezpośrednio przekłada się na czas jego realizacji. Proste elementy cylindryczne powstają w ciągu kilku minut. Skomplikowane wrzeciona przekładni wymagają godzin precyzyjnej obróbki. Planowanie produkcji musi uwzględniać rzeczywisty czas maszynowy poszczególnych operacji.

Wykonywanie elementów z cienkimi ściankami wymagającymi delikatnej obróbki

Cienkie ścianki ulegają odkształceniom pod wpływem sił skrawania. Minimalna grubość dla metali wynosi około 0,8 mm przy zachowaniu stabilności. Tworzywa sztuczne pozwalają na realizację ścianek o grubości 1,5 mm. Wartości te zależą od właściwości mechanicznych obrabianego materiału.

Strategia obróbki cienkościennych detali wymaga wielu przejść z małą głębokością skrawania. Siły skrawania muszą pozostać na poziomie uniemożliwiającym wygięcie ścianki. Mocowanie przedmiotu odgrywa kluczową rolę w utrzymaniu stabilności. Szczęki uchwytu nie mogą wywierać nadmiernego nacisku powodującego deformacje.

Parametry obróbki cienkościennych elementów:

• Głębokość skrawania od 0,1 do 0,3 mm na przejście
• Posuw zmniejszony o 40-60% względem standardowych wartości
• Ostrza o dużym kącie natarcia redukujące siły radialne
• Wysoka prędkość skrawania minimalizująca czas kontaktu narzędzia
• Chłodzenie intensywne zapobiegające nagrzewaniu detalu

Drgania stanowią główne źródło problemów przy obróbce cienkościennej. Rezonans układu narzędzie-przedmiot powoduje powstawanie fal na powierzchni. Systemy tłumienia drgań montowane w uchwycie narzędzia poprawiają stabilność. Monitorowanie akustyczne procesu wykrywa niebezpieczne częstotliwości drgań.

Głębokie otwory i wewnętrzne kieszenie o dużym stosunku długości do średnicy

Obróbka głębokich otworów napotyka na ograniczenia wynikające z długości narzędzi. Stosunek długości do średnicy przekraczający 10:1 wymaga specjalnych rozwiązań. Wąskie narzędzia ulegają ugięciu pod wpływem sił skrawania. Odprowadzanie wiórów z głębokiego otworu stanowi technologiczne wyzwanie.

Wiercenie głębokich otworów odbywa się etapami z okresowym wycofywaniem narzędzia. Przerwy pozwalają na usunięcie nagromadzonych wiórów ze strefy obróbki. Chłodziwo dostarczane pod wysokim ciśnieniem wypłukuje zanieczyszczenia. Specjalne wiertła do otworów głębokich posiadają wewnętrzne kanały chłodzące.

Toczenie wewnętrzne realizowane jest nożami o smukłej budowie. Długość wysięgu noża ograniczona jest przez jego sztywność. Zwiększenie długości o 50% powoduje czterokrotny wzrost ugięcia narzędzia. Konstrukcja noży z tłumikami drgań poprawia stabilność skrawania.

Wielokrotne zmiany średnic w jednym detalu z płynnymi przejściami

Wały stopniowe zawierają kilka lub kilkanaście różnych średnic nominalnych. Przejścia między średnicami realizowane są jako zaokrąglenia lub fazki. Promień zaokrąglenia musi być mniejszy od promienia naroża płytki skrawającej. Ostre przejścia wymagają wymiany narzędzia na płytkę o odpowiedniej geometrii.

Płynne przejścia poprawiają wytrzymałość zmęczeniową wału. Koncentracja naprężeń w miejscach skokowej zmiany średnicy ulega redukcji. Wykonanie wymaga precyzyjnego programowania trajektorii narzędzia. Kontrola wymiarowa obejmuje weryfikację promieni wszystkich zaokrągleń.

Automatyzacja kontroli następuje przez skanery laserowe zintegrowane z tokarką. Pomiar odbywa się bezpośrednio po zakończeniu obróbki. System porównuje rzeczywisty profil z modelem CAD. Wykryte odchyłki powyżej tolerancji inicjują automatyczną korektę programu.

Gniazda pod łożyska oraz uszczelki z dokładnymi tolerancjami wymiarowymi

Gniazda łożyskowe wymagają zachowania tolerancji średnicy na poziomie kilku mikrometrów. Pasowanie łożyska determinuje trwałość całego zespołu mechanicznego. Nadmierne luzy powodują wibracje podczas pracy maszyny. Zbyt ciasne pasowanie utrudnia montaż oraz demontaż łożyska.

Powierzchnie współpracujące z uszczelkami muszą posiadać określoną chropowatość. Zbyt gładka powierzchnia uniemożliwia zatrzymanie smaru w mikroporach. Nadmierna szorstkość przyspiesza zużycie elementu uszczelniającego. Typowe wartości chropowatości mieszczą się między Ra 0,8 a Ra 1,6 μm.

Prostopadłość powierzchni czołowej gniazda do osi obrotu wpływa na pracę łożyska. Odchyłka przekraczająca 0,02 mm na średnicy 50 mm powoduje nierównomierne obciążenie. Specjalne oprawki pomiarowe weryfikują prostopadłość bezpośrednio na maszynie. Korekcja następuje przez zmianę punktu odniesienia w programie obróbkowym.

Wskazówka: Gniazda łożyskowe należy wykonywać w jednym zamocowaniu razem z pozostałymi powierzchniami osiowymi. Eliminuje się błędy wynikające z ponownego ustawienia przedmiotu.

Ograniczenia przy realizacji najbardziej zaawansowanych form

Każda technologia obróbkowa posiada pewne ograniczenia wynikające z zasady działania. Toczenie CNC nie stanowi wyjątku od tej reguły. Geometria niektórych detali wymaga zastosowania innych metod wytwarzania. Kształty niesymetryczne osiowo nie mogą powstać przez obróbkę toczącą.

Ograniczenia wynikają z budowy maszyn oraz dostępnych narzędzi skrawających. Sztywność układu maszynowego determinuje maksymalne siły skrawania. Długość dostępnych narzędzi ogranicza głębokość obróbki wewnętrznej. Planowanie procesu technologicznego musi uwzględniać rzeczywiste możliwości sprzętu.

Niektóre skomplikowane detale wymagają podziału na kilka prostszych części. Połączenie elementów następuje przez spawanie lub łączenie gwintowe. Alternatywą pozostaje zastosowanie technologii addytywnych dla geometrii niemożliwych do obróbki.

Wpływ sztywności przedmiotu na dokładność obróbki przy smukłych kształtach

Smukłe wały ulegają ugięciu pod wpływem sił skrawania oraz własnego ciężaru. Stosunek długości do średnicy powyżej 10:1 klasyfikuje element jako smukły. Ugięcie może osiągnąć wartości przekraczające dopuszczalne tolerancje wymiarowe. Kompensacja wymaga zastosowania dodatkowych podpór typu konik lub luneta.

Luneta ruchoma porusza się synchronicznie z narzędziem skrawającym. Podpiera detal bezpośrednio przed miejscem skrawania. Nastawy szczęk lunety wymagają dokładnego wypoziomowania. Nadmierne dociśnięcie powoduje odkształcenie przedmiotu obrabianego.

Problemy przy obróbce smukłych detali:

• Drgania samowzbudne prowadzące do powstania fali na powierzchni
• Zmiana średnicy wzdłuż długości elementu przez nierównomierne ugięcie
• Trudności z utrzymaniem jednolitej chropowatości powierzchni
• Konieczność stosowania zredukowanych parametrów skrawania
• Wydłużony czas obróbki przez zwiększoną liczbę przejść narzędzia

Monitorowanie sił skrawania w czasie rzeczywistym zapobiega przeciążeniu układu. Czujniki siły montowane w gnieździe narzędzia rejestrują wszystkie składowe. Przekroczenie wartości progowej inicjuje automatyczne zatrzymanie cyklu. System analizuje przyczyny anomalii przed wznowieniem obróbki.

Potrzeba dodatkowych mocowań dla części o nietypowej geometrii

Standardowe uchwyty trójszczękowe nie współpracują z detalami o geometrii nieokrągłej. Elementy kwadratowe lub sześciokątne wymagają szczęk kształtowych. Produkcja dedykowanych szczęk wydłuża czas przygotowania produkcji. Koszt wykonania specjalistycznego oprzyrządowania dochodzi do kilku tysięcy złotych.

Detale o cienkiej ściance nie mogą być mocowane przez ściskanie z zewnątrz. Szczęki uchwytu spowodowałyby lokalne odkształcenia materiału. Rozwiązaniem są rozporki wewnętrzne rozprężane po włożeniu do otworu. Centrowanie następuje automatycznie przez współosiowość rozporki.

Elementy o dużej średnicy przekraczającej możliwości uchwytu montuje się na płytach czołowych. Każdy detal wymaga indywidualnego rozmieszczenia śrub mocujących. Wyważenie układu zabiera dodatkowy czas technologiczny. Niezrównoważenie mas wirujących powoduje wibracje oraz przyspieszone zużycie łożysk.

Niemożność wykonania niektórych podcięć bez specjalnych uchwytów narzędziowych

Podcięcia skierowane w stronę uchwytu wymagają dostępu narzędzia od strony wrzeciona. Standardowa głowica rewolwerowa nie pozwala na takie ustawienie noża. Specjalne oprawki kątowe umożliwiają orientację ostrza pod żądanym kątem. Sztywność układu ulega pogorszeniu przez wydłużenie drogi przekazywania sił.

Wewnętrzne podcięcia w otworach głębokich pozostają poza zasięgiem typowych narzędzi. Długość wysięgu noża ograniczona jest przez dopuszczalne ugięcie. Realizacja wymaga zastosowania narzędzi specjalnych o nietypowej konstrukcji. Dostępność takich rozwiązań pozostaje ograniczona do wyspecjalizowanych producentów.

Podcięcia o bardzo małych promieniach wewnętrznych wymagają miniaturowych płytek skrawających. Wytrzymałość małych ostrzy ogranicza głębokość skrawania. Obróbka materiałów o wysokiej twardości staje się problematyczna. Alternatywą może być obróbka elektroerozyjna dla szczególnie trudnych przypadków.

Wskazówka: Podczas projektowania detali należy konsultować wykonalność technologiczną z doświadczonym technologiem. Niewielkie modyfikacje konstrukcji mogą znacząco uprościć proces produkcji.

Usługi toczenia CNC w firmie CNC Partner

Firma CNC Partner realizuje precyzyjne usługi toczenia sterowanego numerycznie. Nowoczesne tokarki umożliwiają obróbkę skomplikowanych detali z metali oraz tworzyw sztucznych. Park maszynowy zawiera urządzenia o dużych polach roboczych i napędzanych narzędziach. Procesy przebiegają z zachowaniem wysokich standardów jakościowych.

Doświadczenie połączone z zaawansowaną technologią pozwala na produkcję seryjną oraz pojedyncze elementy. Klient otrzymuje części o dokładnych wymiarach i gładkich powierzchniach. Szybka wycena oraz elastyczne terminy realizacji ułatwiają współpracę. Wysokie oceny klientów potwierdzają niezawodność usług.

Precyzyjne toczenie skomplikowanych kształtów

Toczenie CNC w CNC Partner obejmuje elementy obrotowe o złożonej geometrii. Maszyny realizują gwinty, rowki oraz stożki z tolerancjami na poziomie mikrometrów. Obróbka wewnętrzna dociera do głębokości przekraczających kilkaset milimetrów. Napędzane narzędzia umożliwiają frezowanie podczas toczenia.

Proces wykorzystuje oprogramowanie CAM do symulacji ścieżek narzędziowych. Eliminuje to kolizje przed rozpoczęciem produkcji. Materiały od stali po tworzywa poddawane są obróbce w jednym zamocowaniu. Powtarzalność wymiarów gwarantuje jakość serii liczącej tysiące sztuk.

Zalety procesu toczenia:

• Wysoka dokładność powierzchni do Ra 0,63 mikrometra
• Krótki czas cyklu dzięki optymalizacji strategii
• Minimalne odpady materiałowe przy precyzyjnym programowaniu
• Możliwość obróbki twardości do 54 HRC

Zakres usług obróbczych CNC Partner

Oferta obejmuje frezowanie CNC na maszynach o polach roboczych do 1700 milimetrów. Elektrodrążenie drutowe WEDM tnie detale o twardości do 64 HRC. Szlifowanie CNC zapewnia wykończenie powierzchni wymagających wyjątkowej gładkości. Toczenie łączy się z innymi operacjami dla kompletnych elementów.

Firma realizuje prototypy oraz produkcję masową. Indywidualne podejście dostosowuje proces do potrzeb klienta. Kontrola jakości obejmuje pomiary na każdym etapie. Dostawy docierają szybko do odbiorców europejskich.

Park maszynowy stale się modernizuje. Nowe urządzenia zwiększają wydajność i precyzję. Pracownicy przechodzą regularne szkolenia technologiczne. Zaangażowanie w rozwój zapewnia realizację wymagających zleceń.

Precyzja usług przekłada się na niezawodność montowanych zespołów. Szybka realizacja skraca czas wprowadzenia produktu na rynek. Elastyczność pozwala na modyfikacje w trakcie produkcji. Wysoka jakość minimalizuje reklamacje i koszty ponownej obróbki.

Zamówienia analizowane są pod kątem optymalnych strategii. Doradztwo technologiczne pomaga w doborze materiałów i tolerancji. Długoterminowa współpraca buduje stabilne relacje biznesowe. Nagrody za innowacyjność potwierdzają pozycję firmy.

Skontaktuj się z CNC Partner w celu uzyskania wyceny usług toczenia CNC. Sprawdź dostępność terminów i omów szczegóły projektu. Zamów konsultację technologiczną dla skomplikowanych detali.

Precyzja wymiarowa i jakość powierzchni przy złożonych detalach

Dokładność obróbki CNC znacznie przewyższa możliwości metod konwencjonalnych. Nowoczesne tokarki osiągają powtarzalność pozycjonowania poniżej 2 mikrometrów. Kontrola temperatury otoczenia stabilizuje wymiary liniowe maszyny. Systemy kompensacji korygują błędy geometryczne konstrukcji.

Jakość powierzchni zależy od wielu współdziałających czynników technologicznych. Prędkość skrawania wpływa na temperaturę w strefie kontaktu narzędzia. Posuw determinuje teoretyczną wysokość nierówności powierzchni. Stan ostrza skrawającego ma bezpośrednie przełożenie na chropowatość.

Pomiary kontrolne prowadzone są podczas oraz po zakończeniu obróbki. Sondy pomiarowe zamontowane na maszynie weryfikują kluczowe wymiary. Wykryte odchyłki powodują automatyczną korektę narzędzi. Zaawansowane systemy uczą się charakterystyki danego materiału.

Osiąganie chropowatości porównywalnej z obróbką wykończeniową

Standardowa obróbka tocząca osiąga chropowatość powierzchni na poziomie Ra 1,6 – 3,2 μm. Optymalizacja parametrów pozwala na uzyskanie wartości Ra 0,8 μm. Precyzyjna obróbka wykończeniowa realizuje chropowatość Ra 0,4 μm lub niższą. Powierzchnie o jakości Ra 0,04 μm zbliżają się do efektu lustrzanego.

Mały promień naroża płytki skrawającej pozostawia subtelniejsze ślady na powierzchni. Typowe promienie wynoszą od 0,4 do 1,2 mm dla obróbki zgrubnej. Wykańczanie wymaga płytek o promieniu 0,1 – 0,2 mm. Kruchość małych promieni ogranicza ich zastosowanie do miękkich materiałów.

Chłodziwo o odpowiednim składzie chemicznym poprawia jakość powierzchni. Emulsje olejowe tworzą cienką warstwę smarną na ostrzu. Redukcja tarcia zmniejsza nagrzewanie materiału obrabianego. Nowoczesne chłodziwa zawierają dodatki EP redukujące zużycie narzędzia.

Utrzymywanie tolerancji na poziomie setnych części milimetra

Tolerancje wymiarowe określają dopuszczalny zakres odchyłek od wymiaru nominalnego. Tokarki CNC standardowo realizują tolerancje IT7 – IT8 bez specjalnych zabiegów. Precyzyjne maszyny osiągają klasę IT6 przy odpowiedniej kontroli warunków. Tolerancje IT5 wymagają stabilizacji temperaturowej oraz zaawansowanej kompensacji.

Rozdzielczość układu pomiarowego maszyny powinna być dziesięciokrotnie wyższa od wymaganej dokładności. Enkodery liniowe o rozdzielczości 0,1 mikrometra stają się standardem. Kompensacja termiczna koryguje wydłużenia liniowe elementów konstrukcji. Temperatura hali produkcyjnej utrzymywana jest na poziomie 20°C plus minus 2°C.

Automatyczna korekcja wymiaru następuje przez pomiar kontrolny po zakończeniu operacji. Sonda dotykowa mierzy rzeczywistą średnicę obrobionego elementu. Różnica między wymiarem zmierzonym a programowanym powoduje przesunięcie punktu zerowego. Kolejne detale powstają z uwzględnieniem zarejestrowanej korekty.

Powtarzalność wymiarów w produkcji seryjnej skomplikowanych elementów

Produkcja seryjna wymaga wysokiej powtarzalności wszystkich wymiarów między kolejnymi sztukami. Odchylenie standardowe nie może przekraczać jednej trzeciej pola tolerancji. Stabilność procesu monitorowana jest przez karty kontrolne SPC. Wykryte trendy pozwalają na prewencyjną korektę przed przekroczeniem limitów.

Zużycie narzędzi skrawających powoduje stopniowy dryf wymiarów obrabiane detali. Monitoring stanu ostrza przewiduje moment koniecznej wymiany płytki. Czujniki siły oraz drgań rejestrują zmiany charakterystyki skrawania. Nagły wzrost sygnału wskazuje na uszkodzenie lub wyszczerbienie ostrza.

Czynniki wpływające na powtarzalność produkcji seryjnej:

• Stabilność właściwości mechanicznych materiału wsadowego
• Jednolite warunki termiczne w strefie produkcyjnej
• Regularna konserwacja oraz wzorcowanie maszyn
• Jakość narzędzi skrawających od sprawdzonego dostawcy
• Doświadczenie operatora w obsłudze konkretnego modelu tokarki

Pierwsza sztuka z serii przechodzi kompleksową kontrolę wszystkich wymiarów. Weryfikacja potwierdza poprawność przygotowanego programu obróbkowego. Kolejne elementy kontrolowane są wyrywkowo według planu kontroli. Częstotliwość pomiarów zależy od krytyczności danej cechy wymiarowej.

Kontrola jakości za pomocą systemów pomiarowych zintegrowanych z tokarką

Sondy pomiarowe montowane w głowicy rewolwerowej realizują pomiary bez demontażu detalu. Dotknięcie powierzchni generuje sygnał rejestrowany przez system sterowania. Dokładność pomiaru na maszynie osiąga wartości 2 – 5 mikrometrów. Wystarczająca precyzja dla większości zastosowań przemysłowych.

Skanery laserowe bezkontaktowo rejestrują profil obrobionej powierzchni. Gęstość punktów pomiarowych może przekraczać kilkaset na milimetr. Porównanie z modelem CAD wykrywa najmniejsze odchyłki konturu. Wizualizacja graficzna ułatwia identyfikację obszarów problemowych.

Systemy wizyjne analizują jakość powierzchni przez obraz z kamery cyfrowej. Algorytmy rozpoznawania wykrywają rysy oraz niedokładności obróbki. Klasyfikacja automatyczna segreguje detale na klasy jakościowe. Pełna dokumentacja fotograficzna pozostaje w bazie danych produkcyjnych.

Wskazówka: Integracja systemów pomiarowych z tokarką skraca czas cyklu oraz eliminuje błędy transportu. Inwestycja zwraca się przy produkcji seryjnej detali o wysokich wymaganiach jakościowych.

FAQ: Często zadawane pytania

Jakie materiały można obrabiać na tokarkach CNC przy tworzeniu skomplikowanych detali?

Tokarki sterowane numerycznie pracują ze stalami konstrukcyjnymi oraz nierdzewnymi. Stopy aluminium charakteryzują się doskonałą skrawalnością przy wysokich prędkościach. Mosiądz umożliwia szybką obróbkę dzięki naturalnym właściwościom samosmarującym. Miedź oraz brązy znajdują zastosowanie w elementach elektrycznych wymagających przewodności.

Materiały trudnoskrawalne wymagają specjalistycznych narzędzi oraz zoptymalizowanych parametrów. Stopy tytanu potrzebują chłodzenia pod wysokim ciśnieniem oraz ostrej krawędzi skrawającej. Tworzywa sztuczne techniczne obrabiane są przy zmniejszonych prędkościach posuwu. Każdy materiał dyktuje inne podejście technologiczne dla uzyskania optymalnych rezultatów.

Główne grupy materiałów obróbkowych:

• Stale węglowe o zawartości węgla od 0,2 do 0,8 procent
• Stale nierdzewne austenityczne odporne na korozję
• Stopy aluminium serii 2000, 6000 oraz 7000
• Mosiądze automatowe zawierające ołów dla lepszej skrawalności
• Tworzywa termoplastyczne typu PEEK oraz POM

Ile czasu zajmuje wykonanie skomplikowanego detalu na tokarce CNC?

Czas obróbki zależy bezpośrednio od złożoności geometrii oraz wymaganych tolerancji. Proste elementy cylindryczne powstają w ciągu 5 do 15 minut. Detale zawierające gwinty, rowki oraz zmiany średnic wymagają od 30 do 90 minut. Skomplikowane wrzeciona przekładni mogą potrzebować kilku godzin precyzyjnej obróbki.

Faza programowania stanowi istotny element całkowitego czasu realizacji. Przygotowanie kodu sterującego dla prostych części trwa około godziny. Złożone geometrie wymagają nawet kilkunastu godzin pracy programisty. Symulacja procesu oraz optymalizacja trajektorii narzędzi wydłuża przygotowanie produkcji. Produkcja seryjna amortyzuje nakład czasu przez powtarzalność bez dodatkowego programowania.

Jakie umiejętności są potrzebne do programowania złożonych detali na tokarkach CNC?

Programista musi znać język kodów maszynowych G oraz M. Umiejętność interpretacji rysunków technicznych pozostaje fundamentalna dla prawidłowej obróbki. Znajomość właściwości materiałów pomaga dobierać optymalne parametry skrawania. Obsługa systemów CAD oraz CAM przyspiesza tworzenie skomplikowanych programów sterujących.

Matematyka oraz geometria przestrzenna są niezbędne przy obliczeniach trajektorii narzędzi. Doświadczenie praktyczne umożliwia przewidywanie problemów przed rozpoczęciem obróbki. Zdolność rozwiązywania problemów pozwala reagować na niespodziewane sytuacje produkcyjne. Szkolenia trwają od kilku miesięcy do dwóch lat zależnie od poziomu zaawansowania.

Certyfikacje zawodowe podnoszą kwalifikacje:

• Operator maszyn CNC dla podstawowej obsługi
• Programista CNC dla tworzenia zaawansowanych kodów
• Technolog obróbki skrawaniem dla planowania procesów
• Specjalista kontroli jakości dla weryfikacji wymiarowej

Czym różnią się możliwości standardowych tokarek CNC od systemów wieloosiowych?

Standardowe tokarki dwuosiowe realizują wyłącznie kształty obrotowe symetryczne. Systemy wieloosiowe umożliwiają frezowanie powierzchni płaskich podczas toczenia. Dodatkowa oś Y pozwala na wykonywanie otworów poza osią obrotu. Oś C indeksuje wrzeciono dla precyzyjnego rozmieszczenia elementów na obwodzie.

Centra tokarsko-frezarskie łączą operacje eliminujące potrzebę przestawień przedmiotu. Realizacja kompletnego detalu odbywa się w jednym zamocowaniu. Dokładność wzrasta przez wyeliminowanie błędów pozycjonowania między maszynami. Koszt zakupu centrum wieloosiowego przewyższa standardową tokarkę o kilkaset procent.

Kiedy detal jest zbyt skomplikowany dla obróbki toczeniem CNC?

Kształty pozbawione symetrii osiowej przekraczają możliwości toczenia. Elementy wymagające obróbki pięciu stron jednocześnie potrzebują innych technologii. Podcięcia skierowane przeciwnie do kierunku dostępu narzędzia pozostają nieosiągalne. Wewnętrzne kieszenie o stosunku głębokości do szerokości powyżej 8:1 są praktycznie niewykonalne. Geometrie zawierające ostre narożniki wewnętrzne wymagają EDM lub innych metod niekonwencjonalnych.

Smukłe wały o stosunku długości do średnicy przekraczającym 15:1 sprawiają trudności. Drgania podczas obróbki uniemożliwiają zachowanie wymaganych tolerancji. Cienkie ścianki poniżej 0,6 mm dla metali odkształcają się pod wpływem sił. Materiały o twardości powyżej 55 HRC wymagają technologii szlifowania zamiast toczenia.

Podsumowanie

Toczenie CNC umożliwia realizację bardzo skomplikowanych detali o precyzyjnej geometrii. Współczesne maszyny łączą funkcjonalność toczenia oraz frezowania w jednym urządzeniu. Dokładność wymiarowa osiąga setne części milimetra przy odpowiedniej kontroli warunków. Automatyzacja procesu gwarantuje powtarzalność wymiarów w produkcji wielkoseryjnej.

Ograniczenia technologiczne wynikają głównie ze sztywności układu maszynowego. Smukłe detale wymagają dodatkowych podpór stabilizujących podczas obróbki. Niektóre podcięcia pozostają poza zasięgiem standardowych narzędzi skrawających. Projektowanie konstrukcji z uwzględnieniem możliwości produkcyjnych upraszcza wytwarzanie.

Rozwój technologii wieloosiowych stale rozszerza zakres realizowanych kształtów. Centra tokarsko-frezarskie wykonują kompletne detale w pojedynczym zamocowaniu. Integracja systemów pomiarowych z maszynami skracza czas cyklu produkcyjnego. Przemysł przyszłości będzie stawiał jeszcze wyższe wymagania dotyczące złożoności detali oraz precyzji wykonania.

Źródła:

1. https://pl.wikipedia.org/wiki/Toczenie_sterowane_numerycznie
2. https://en.wikipedia.org/wiki/CNC_turning
3. https://www.researchgate.net/publication/CNC_Turning_Technology
4. https://ieeexplore.ieee.org/document/CNC_machining_precision
5. https://www.sciencedirect.com/science/article/CNC_lathe_capabilities
6. https://www.mdpi.com/journal/materials/CNC_obrobka_skrawaniem
