Czym jest toczenie CNC i jak różni się od tradycyjnego toczenia?

Toczenie CNC stanowi zaawansowaną metodę obróbki skrawaniem, gdzie proces sterowany jest komputerowo. W tej technologii obrabiany przedmiot obraca się wokół własnej osi, a narzędzie skrawające porusza się zgodnie z zaprogramowanymi instrukcjami. Obróbka CNC (Computerized Numerical Control) zapewnia wysoką precyzję, powtarzalność oraz wydajność produkcji. Materiał jest usuwany z obracającego się elementu za pomocą noża tokarskiego, który porusza się wzdłuż osi X i Z, formując pożądany kształt.

Proces toczenia CNC zaczyna się od stworzenia modelu 3D w programie CAD (Computer-Aided Design), który następnie przekształcany jest w kod G przez oprogramowanie CAM (Computer-Aided Manufacturing). Kod ten zawiera instrukcje dla maszyny CNC dotyczące ruchów narzędzia, prędkości obrotowej, głębokości skrawania oraz innych parametrów. Tokarki CNC mogą wykonywać różnorodne operacje, takie jak toczenie zewnętrzne i wewnętrzne, gwintowanie, rowkowanie czy wiercenie.

Technologia znalazła zastosowanie w wielu gałęziach przemysłu – od motoryzacji, przez lotnictwo, medycynę, aż po elektronikę. Umożliwia produkcję elementów o skomplikowanych kształtach z zachowaniem najwyższych standardów jakościowych. Toczenie CNC zrewolucjonizowało produkcję przemysłową, pozwalając na automatyzację procesów wytwórczych oraz znaczne skrócenie czasu realizacji zamówień.

Podstawowe zasady działania tokarek CNC i konwencjonalnych

Tokarki CNC oraz konwencjonalne służą do obróbki skrawaniem materiałów, jednak różnią się znacząco sposobem działania i możliwościami technicznymi. Zrozumienie tych różnic pozwala lepiej dobrać odpowiednią technologię do konkretnych potrzeb produkcyjnych.

Zasada działania tokarek konwencjonalnych

Tokarki konwencjonalne wymagają bezpośredniej obsługi przez wykwalifikowanego operatora. Operator ręcznie ustawia parametry obróbki, takie jak prędkość obrotowa wrzeciona czy posuw narzędzia. Sterowanie odbywa się za pomocą kół ręcznych i dźwigni, co wymaga dużego doświadczenia i umiejętności manualnych.

Proces obróbki na tokarce konwencjonalnej polega na zamocowaniu obrabianego przedmiotu w uchwycie tokarskim, a następnie ręcznym prowadzeniu narzędzia skrawającego wzdłuż materiału. Operator musi stale kontrolować proces, dokonywać pomiarów i korygować ustawienia maszyny. Precyzja obróbki zależy głównie od umiejętności i doświadczenia operatora.

Ciekawostka: Pierwsze tokarki konwencjonalne powstały już w starożytności i były napędzane siłą ludzkich mięśni lub zwierząt pociągowych. Dopiero rewolucja przemysłowa przyniosła napęd mechaniczny, a później elektryczny.

Zasada działania tokarek CNC

Tokarki CNC działają na podstawie zaprogramowanych instrukcji sterujących. Proces rozpoczyna się od zaprojektowania części w systemie CAD, a następnie wygenerowania kodu sterującego w systemie CAM. Kod ten zawiera wszystkie informacje potrzebne do wykonania detalu – od prędkości obrotowej wrzeciona, przez posuw narzędzia, aż po głębokość skrawania.

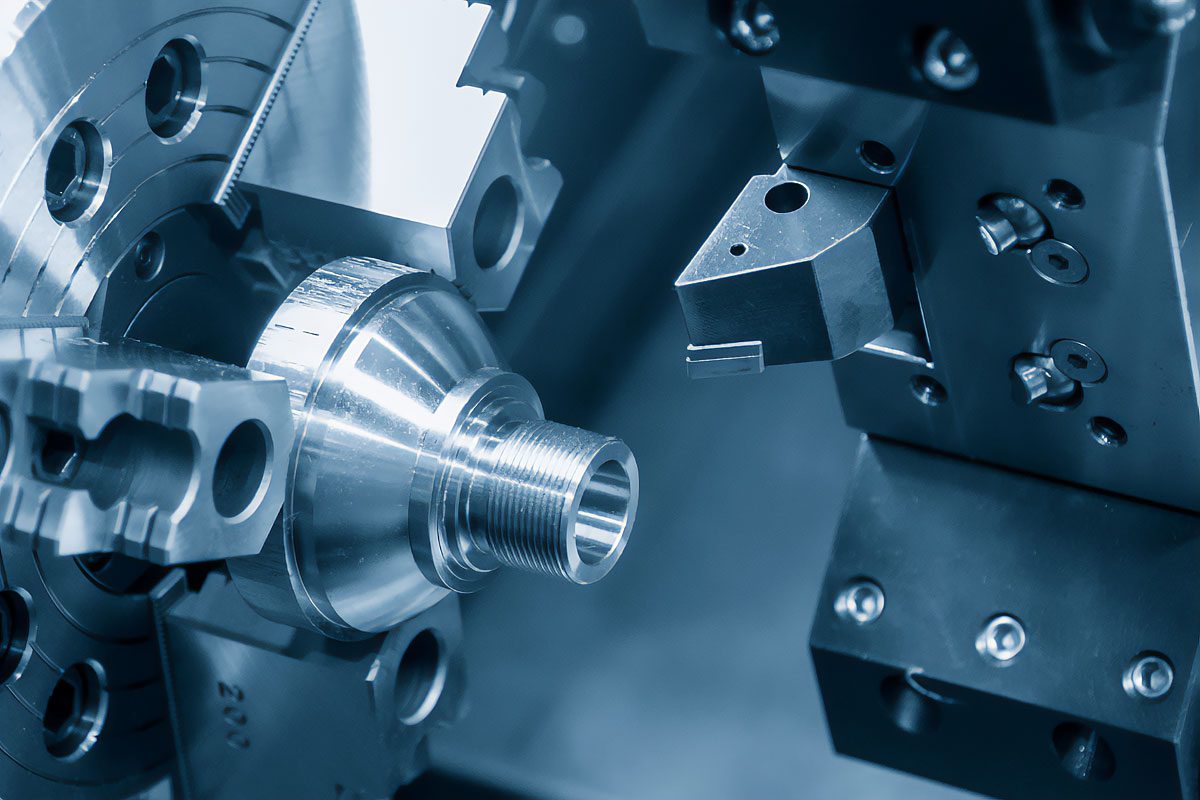

W tokarkach CNC przedmiot obrabiany mocowany jest w uchwycie tokarskim, podobnie jak w tokarkach konwencjonalnych. Jednak cały proces obróbki przebiega automatycznie, zgodnie z zaprogramowanymi instrukcjami. Maszyna samodzielnie dobiera narzędzia, ustawia parametry obróbki i wykonuje zaplanowane operacje.

Nowoczesne tokarki CNC wyposażone są w:

• Automatyczne systemy wymiany narzędzi
• Wieloosiowe układy sterowania (najczęściej 2-6 osi)
• Zaawansowane systemy chłodzenia
• Systemy monitorowania procesu obróbki
• Możliwość pracy bez nadzoru operatora

Kluczowe różnice w sterowaniu

Główna różnica między tokarkami CNC a konwencjonalnymi polega na sposobie sterowania. W tokarkach konwencjonalnych operator musi ręcznie kontrolować każdy ruch narzędzia, co ogranicza możliwości wykonywania skomplikowanych kształtów. Tokarki CNC pozwalają na realizację złożonych operacji obróbczych dzięki precyzyjnemu sterowaniu komputerowemu.

Tokarki konwencjonalne sprawdzają się przy prostych operacjach i małych seriach produkcyjnych. Tokarki CNC natomiast dominują w produkcji seryjnej i masowej, gdzie liczy się powtarzalność, precyzja oraz wydajność.

Precyzja i powtarzalność produkcji w obu metodach obróbki

Precyzja i powtarzalność stanowią kluczowe parametry w procesach obróbki skrawaniem. Oba te czynniki bezpośrednio wpływają na jakość końcowego produktu oraz efektywność produkcji.

Dokładność obróbki w toczeniu konwencjonalnym

Toczenie konwencjonalne opiera się głównie na umiejętnościach operatora. Doświadczony tokarz może osiągnąć dokładność na poziomie ±0,01 mm, jednak utrzymanie takiej precyzji przy większej liczbie detali staje się trudne. Każdy element wymaga indywidualnego podejścia, pomiarów oraz korekt.

Na dokładność toczenia konwencjonalnego wpływają:

• Umiejętności i doświadczenie operatora
• Stan techniczny maszyny
• Jakość narzędzi skrawających
• Stabilność mocowania obrabianego przedmiotu
• Warunki środowiskowe (temperatura, drgania)

Powtarzalność w przypadku toczenia konwencjonalnego jest ograniczona ze względu na czynnik ludzki. Nawet najlepszy operator nie jest w stanie wykonać dwóch identycznych detali z dokładnością mikrometryczną.

Precyzja toczenia CNC

Toczenie CNC oferuje znacznie wyższą precyzję obróbki. Nowoczesne tokarki CNC mogą osiągać dokładność na poziomie ±0,001 mm, a nawet lepszą. System komputerowy kontroluje każdy ruch narzędzia z mikrometryczną dokładnością, eliminując błędy ludzkie.

Najnowocześniejsze tokarki CNC wykorzystują lasery do pomiaru wymiarów obrabianych części w czasie rzeczywistym, co pozwala na automatyczną korektę parametrów obróbki.

Na precyzję toczenia CNC wpływają:

• Jakość oprogramowania CAD/CAM
• Dokładność mechaniki maszyny
• Sztywność układu obrabiarka-przedmiot-narzędzie
• Systemy kompensacji błędów
• Zaawansowane układy pomiarowe

Powtarzalność produkcji

Największą przewagą toczenia CNC nad konwencjonalnym jest powtarzalność. Po zaprogramowaniu maszyny, każdy kolejny detal będzie wykonany z taką samą dokładnością jak pierwszy. Ma to ogromne znaczenie w produkcji seryjnej, gdzie wszystkie elementy muszą być identyczne.

Porównanie powtarzalności:

Wysoka precyzja i powtarzalność toczenia CNC przekładają się na mniejszą liczbę braków produkcyjnych, co obniża koszty produkcji i skraca czas realizacji zamówień. Elementy wykonane na tokarkach CNC rzadziej wymagają dodatkowej obróbki wykańczającej, co również wpływa na efektywność procesu produkcyjnego.

Zastosowanie toczenia CNC w produkcji masowej i jednostkowej

Toczenie CNC znajduje zastosowanie zarówno w produkcji masowej, jak i jednostkowej, oferując różne korzyści w zależności od skali produkcji. Elastyczność tej technologii sprawia, że sprawdza się ona w wielu branżach przemysłowych.

Toczenie CNC w produkcji masowej

Produkcja masowa wymaga wysokiej wydajności, powtarzalności oraz minimalizacji kosztów jednostkowych. Toczenie CNC doskonale spełnia te wymagania, umożliwiając szybką i precyzyjną obróbkę dużej liczby identycznych elementów.

W produkcji masowej toczenie CNC zapewnia:

• Krótki czas cyklu produkcyjnego
• Identyczną jakość każdego elementu
• Możliwość pracy ciągłej (24/7)
• Niski koszt jednostkowy przy dużych seriach
• Minimalizację odpadów materiałowych

Branże korzystające z toczenia CNC w produkcji masowej:

1. Motoryzacja – produkcja wałków, sworzni, tulei
2. Elektronika – obudowy, radiatory, elementy łączące
3. AGD – osie, wałki, elementy mocujące
4. Hydraulika – zawory, złączki, króćce

Nowoczesne centra tokarskie CNC często integrowane są z systemami automatycznego podawania materiału oraz robotami przemysłowymi, co pozwala na pełną automatyzację procesu produkcyjnego. Takie rozwiązania znacząco zwiększają wydajność produkcji masowej.

Toczenie CNC w produkcji jednostkowej

Wbrew pozorom, toczenie CNC sprawdza się również doskonale w produkcji jednostkowej i małoseryjnej. Elastyczność programowania oraz możliwość szybkiej zmiany parametrów obróbki pozwalają na efektywne wytwarzanie prototypów i unikatowych części.

W produkcji jednostkowej coraz częściej wykorzystuje się systemy CAD/CAM z symulacją 3D, które pozwalają na wirtualne sprawdzenie procesu obróbki przed wykonaniem rzeczywistego detalu.

Zalety toczenia CNC w produkcji jednostkowej:

• Możliwość szybkiego przygotowania programu obróbczego
• Łatwość modyfikacji parametrów
• Wykonanie skomplikowanych kształtów niemożliwych do uzyskania metodami konwencjonalnymi
• Wysoka dokładność już przy pierwszym detalu
• Możliwość zapisania programu do późniejszego wykorzystania

Obszary zastosowania toczenia CNC w produkcji jednostkowej:

• Przemysł lotniczy – części prototypowe
• Medycyna – implanty dostosowane do indywidualnych potrzeb pacjenta
• Przemysł zbrojeniowy – części specjalistyczne
• Przemysł narzędziowy – narzędzia specjalne

Elastyczność produkcyjna

Jedną z największych zalet toczenia CNC jest możliwość szybkiego przestawienia produkcji. Zmiana produkowanego detalu wymaga jedynie wczytania nowego programu oraz wymiany narzędzi i oprzyrządowania. W przypadku tokarek konwencjonalnych taka zmiana wiąże się z czasochłonnym procesem ustawiania maszyny i wykonywania próbnych detali.

Elastyczność toczenia CNC pozwala na realizację strategii produkcji just-in-time, gdzie elementy wytwarzane są dokładnie wtedy, gdy są potrzebne, co minimalizuje koszty magazynowania i zwiększa efektywność całego łańcucha produkcyjnego.

Usługi toczenia CNC w CNC Partner

CNC Partner to firma specjalizująca się w zaawansowanych usługach obróbki metali, oferująca kompleksowe rozwiązania w zakresie toczenia CNC. Przedsiębiorstwo wykorzystuje najnowocześniejsze technologie i maszyny, zapewniając najwyższą jakość wykonywanych detali.

CNC Partner świadczy usługi toczenia CNC dla różnorodnych branż przemysłowych. Firma specjalizuje się w obróbce skrawaniem brył obrotowych, umożliwiając precyzyjne odkształcanie materiału w celu uzyskania pożądanych kształtów i wymiarów.

Zakres usług toczenia CNC obejmuje:

• Toczenie zewnętrzne i wewnętrzne
• Gwintowanie
• Rowkowanie
• Wiercenie
• Frezowanie przy użyciu napędzanych narzędzi

Firma oferuje toczenie pojedynczych elementów oraz produkcję seryjną, specjalizując się w obróbce elementów o skomplikowanych kształtach. Wszystkie usługi wykonywane są z najwyższą starannością, co gwarantuje pełne zadowolenie klientów.

Park maszynowy

CNC Partner dysponuje nowoczesnym parkiem maszynowym, który umożliwia realizację nawet najbardziej wymagających zleceń. W zakresie toczenia CNC firma wykorzystuje zaawansowaną tokarkę HAAS SL-30THE.

Parametry techniczne tokarki HAAS SL-30THE:

• Przelot: fi 76 mm
• Maksymalna średnica toczenia: fi 482 mm
• Maksymalna długość toczenia: 864 mm
• Napędzane narzędzia, w tym głowice kątowe

Maszyna wyposażona jest w napędzane narzędzia, co znacznie rozszerza możliwości obróbcze. Pozwala to na wykonywanie nie tylko standardowych operacji toczenia, ale również frezowania, wiercenia i gwintowania bez konieczności przekładania detalu na inną maszynę.

Ciekawostka: Tokarka HAAS SL-30THE umożliwia obróbkę elementów o wadze do 770 kg, co pozwala na realizację zleceń związanych z dużymi i ciężkimi detalami.

Kompleksowa oferta usług obróbczych

Oprócz toczenia CNC firma CNC Partner oferuje również inne usługi obróbcze, tworząc kompleksową ofertę dla klientów:

1. Frezowanie CNC – firma dysponuje czterema centrami obróbczymi:

• +GF+ Mikron VCE 1600 Pro (pole robocze: 1700 x 900 x 800 mm)
• +GF+ Mikron VCE 800 (pole robocze: 800 x 500 x 540 mm)
• AVIA VMC 800 V (pole robocze: 1000 x 550 x 600 mm)
• AVIA VMC 650 V (pole robocze: 800 x 550 x 600 mm)

1. Elektrodrążenie drutowe WEDM – maszyny +GF+ CUT 300SP z polem roboczym 550 x 350 x 400 mm

2. Szlifowanie CNC – maszyna +JUNG z polem roboczym 2000 x 1000 mm

Tak szeroki zakres usług pozwala CNC Partner na kompleksową realizację zleceń, bez konieczności angażowania podwykonawców. Firma może przeprowadzić cały proces produkcyjny – od projektu, przez obróbkę, aż po kontrolę jakości.

Jakość i zadowolenie klientów

CNC Partner stawia na najwyższą jakość świadczonych usług, co potwierdzają liczne pozytywne opinie klientów.

Kluczowe cechy toczenia CNC w CNC Partner:

• Precyzja i dokładność – możliwość osiągania wyjątkowej precyzji i dokładności
• Powtarzalność – każda kolejna część ma dokładnie takie same wymiary jak część pierwotna
• Szybkość produkcji – automatyzacja procesu pozwala na szybką produkcję dużych ilości części
• Wszechstronność – możliwość obróbki różnych materiałów, w tym metali i tworzyw sztucznych

CNC Partner oferuje precyzyjne toczenie z dużą powtarzalnością wymiarów. Automatyzacja pozwala na szybką realizację zleceń. Firma obrabia różne materiały, w tym metale i tworzywa. Klienci chwalą wysoką jakość usług oraz niezawodność wykonania.

Różnice w kosztach i opłacalności między toczeniem CNC a manualnym

Wybór między toczeniem CNC a manualnym często sprowadza się do analizy kosztów i opłacalności. Każda z tych technologii ma swoje zalety ekonomiczne w określonych warunkach produkcyjnych.

Koszty początkowe

Inwestycja w technologię toczenia stanowi znaczący wydatek dla przedsiębiorstw produkcyjnych. Koszty początkowe różnią się znacząco między toczeniem CNC a manualnym.

Toczenie manualne wymaga mniejszych nakładów początkowych. Podstawowa tokarka konwencjonalna kosztuje od około 3000 EUR, podczas gdy prosta tokarka CNC to wydatek rzędu 5000 EUR. Bardziej zaawansowane centra tokarskie CNC mogą kosztować nawet kilkaset tysięcy dolarów.

Oprócz samej maszyny, toczenie CNC wymaga dodatkowych inwestycji:

• Oprogramowanie CAD/CAM
• Szkolenia personelu
• Narzędzia i oprzyrządowanie
• Systemy pomiarowe

Koszty operacyjne

Koszty operacyjne obejmują wydatki związane z bieżącą eksploatacją maszyn. W przypadku toczenia konwencjonalnego głównym składnikiem kosztów operacyjnych są wynagrodzenia wykwalifikowanych operatorów. Toczenie CNC wymaga mniejszego zaangażowania pracowników, ale generuje wyższe koszty energii elektrycznej i konserwacji.

Porównanie kosztów operacyjnych:

Opłacalność w różnych scenariuszach produkcyjnych

Opłacalność toczenia CNC i manualnego zależy od skali produkcji, złożoności detali oraz wymagań jakościowych.

Mała skala produkcji

Przy małych seriach produkcyjnych lub produkcji jednostkowej prostych detali, toczenie konwencjonalne może być bardziej opłacalne. Nie wymaga czasu na programowanie i ustawianie maszyny CNC, a doświadczony operator może szybko wykonać niewielką liczbę części.

Próg opłacalności dla toczenia CNC w małej skali produkcji zależy od:

• Złożoności detalu
• Wymagań dotyczących dokładności
• Dostępności wykwalifikowanych operatorów
• Możliwości ponownego wykorzystania programów CNC

Produkcja seryjna i masowa

W produkcji seryjnej i masowej toczenie CNC zdecydowanie wygrywa pod względem opłacalności.

Wyższe koszty początkowe szybko się zwracają:

• Krótszym czasom cyklu produkcyjnego
• Mniejszej liczbie braków
• Możliwości pracy ciągłej
• Niższym kosztom robocizny

Toczenie CNC jest 75-300% szybsze niż toczenie manualne, co przekłada się na znacznie wyższą wydajność produkcji.

Całkowity koszt wytworzenia

Analizując opłacalność, należy brać pod uwagę całkowity koszt wytworzenia detalu, który obejmuje:

• Koszt materiału
• Koszt robocizny
• Koszt narzędzi
• Koszt energii
• Koszt kontroli jakości
• Koszt poprawek i braków

Toczenie CNC generuje mniej odpadów materiałowych i mniej braków produkcyjnych, co obniża całkowity koszt wytworzenia. Wyższa jakość detali wykonanych na tokarkach CNC może zmniejszyć koszty montażu i serwisowania gotowych produktów.

Wpływ złożoności projektów na wybór metody toczenia

Złożoność projektów stanowi jeden z kluczowych czynników wpływających na wybór między toczeniem CNC a konwencjonalnym. Różne typy detali wymagają odmiennego podejścia do procesu obróbki.

Obróbka prostych elementów

Proste elementy obrotowe, takie jak wałki, tuleje czy tarcze, mogą być efektywnie wykonywane zarówno metodą konwencjonalną, jak i CNC. W przypadku nieskomplikowanych kształtów i niewielkich serii produkcyjnych, toczenie konwencjonalne często okazuje się wystarczające i ekonomicznie uzasadnione.

Cechy prostych elementów:

• Regularne kształty
• Niewielka liczba operacji obróbczych
• Standardowe tolerancje wymiarowe
• Brak skomplikowanych konturów

Dla takich elementów decydującym czynnikiem przy wyborze metody toczenia będzie najczęściej wielkość serii produkcyjnej oraz wymagana dokładność. Przy małych seriach i standardowych tolerancjach toczenie konwencjonalne może być bardziej opłacalne.

Ciekawostka: Nawet przy prostych elementach, toczenie CNC może przynieść korzyści w postaci lepszej jakości powierzchni, co może eliminować potrzebę dodatkowej obróbki wykańczającej.

Złożone projekty i zaawansowana geometria

Elementy o skomplikowanej geometrii, takie jak części z wieloma stopniami, konturami, rowkami czy gwintami, praktycznie wymagają zastosowania toczenia CNC. Wykonanie takich detali metodą konwencjonalną byłoby niezwykle trudne, czasochłonne, a często wręcz niemożliwe.

Cechy złożonych elementów wymagających toczenia CNC:

• Nieregularne kontury
• Precyzyjne przejścia między powierzchniami
• Skomplikowane profile gwintów
• Elementy cienkościenne
• Wysokie wymagania dotyczące jakości powierzchni

Toczenie CNC umożliwia realizację złożonych projektów poprzez:

1. Precyzyjne sterowanie ruchami narzędzia w wielu osiach
2. Automatyczną zmianę parametrów obróbki w trakcie procesu
3. Możliwość wykonania wielu operacji na jednym mocowaniu
4. Kontrolę sił skrawania dla zachowania dokładności wymiarowej

Wpływ tolerancji wymiarowych

Wymagane tolerancje wymiarowe mają istotny wpływ na wybór metody toczenia. Toczenie CNC pozwala na osiągnięcie znacznie wyższych dokładności niż toczenie konwencjonalne.

Porównanie możliwych do uzyskania tolerancji:

Przy wymaganiach dotyczących wysokiej dokładności wymiarowej, toczenie CNC staje się jedynym racjonalnym wyborem. Dotyczy to szczególnie elementów współpracujących, gdzie dokładne dopasowanie części ma kluczowe znaczenie dla funkcjonalności całego mechanizmu.

Materiały trudnoobrabialne

Rodzaj obrabianego materiału również wpływa na wybór metody toczenia. Materiały trudnoobrabialne, takie jak stopy tytanu, stale nierdzewne czy stopy niklu, wymagają precyzyjnej kontroli parametrów skrawania, co jest łatwiejsze do osiągnięcia przy użyciu tokarek CNC.

Toczenie CNC umożliwia:

• Precyzyjną kontrolę prędkości skrawania
• Optymalizację posuwu narzędzia
• Kontrolowane chłodzenie strefy skrawania
• Monitorowanie sił skrawania

Możliwości sprawiają, że toczenie CNC jest preferowaną metodą obróbki materiałów trudnoobrabialnych, nawet przy prostych kształtach detali.

Podsumowanie

Toczenie CNC stanowi nowoczesną alternatywę dla tradycyjnego toczenia konwencjonalnego, oferując znacznie wyższą precyzję, powtarzalność oraz wydajność produkcji. Technologia ta zrewolucjonizowała przemysł obróbki skrawaniem, umożliwiając automatyzację procesów wytwórczych oraz realizację złożonych projektów.

Wybór między toczeniem CNC a konwencjonalnym zależy od wielu czynników, takich jak skala produkcji, złożoność detali, wymagane tolerancje wymiarowe czy rodzaj obrabianego materiału. Toczenie CNC dominuje w produkcji seryjnej i masowej oraz przy wykonywaniu skomplikowanych elementów, podczas gdy toczenie konwencjonalne może być bardziej opłacalne przy prostych detalach i małych seriach produkcyjnych.

Firma CNC Partner, specjalizująca się w usługach toczenia CNC, oferuje kompleksowe rozwiązania w zakresie obróbki skrawaniem, wykorzystując nowoczesne maszyny i technologie. Szeroki zakres usług, wysoka jakość wykonania oraz zadowolenie klientów sprawiają, że firma stanowi godnego zaufania partnera dla przedsiębiorstw poszukujących profesjonalnych usług obróbczych.

W miarę rozwoju technologii, toczenie CNC będzie zyskiwać na znaczeniu, oferując coraz większe możliwości w zakresie precyzji, wydajności oraz automatyzacji procesów produkcyjnych. Jednocześnie toczenie konwencjonalne pozostanie ważną technologią w określonych zastosowaniach, szczególnie w małych warsztatach i przy produkcji jednostkowej.
