Dlaczego elektrodrążenie drutowe WEDM jest kluczowe dla produkcji pojazdów elektrycznych?

Przemysł motoryzacyjny przechodzi obecnie największą transformację od dekad. Pojazdy elektryczne wymagają komponentów o precyzji, która przewyższa tradycyjne rozwiązania spalinowe. Elektrodrążenie drutowe WEDM (Wire Electrical Discharge Machining) stało się technologią niezbędną dla producentów, którzy dążą do spełnienia rygorystycznych norm jakościowych.

Metoda ta wykorzystuje wyładowania elektryczne do kształtowania materiałów przewodzących. Drut elektrody, często miedziany, nigdy nie styka się fizycznie z obrabianym elementem. Iskry elektryczne o temperaturze przekraczającej 10 000 stopni Celsjusza topią i wyparowują mikroskopijne cząstki metalu. Proces zachodzi w dielektryku, zazwyczaj wodzie dejonizowanej, która odprowadza ciepło i usuwa zużyty materiał.

Sektor pojazdów elektrycznych stawia przed inżynierami wyzwania niemożliwe do rozwiązania konwencjonalnymi metodami. Magnesy neodymowe w silnikach elektrycznych, obudowy baterii litowo-jonowych czy precyzyjne przekładnie wymagają dokładności mierzonej w mikrometrach. Technologia WEDM spełnia te wymagania, eliminując jednocześnie naprężenia mechaniczne charakterystyczne dla obróbki skrawaniem.​

Precyzja elektrodrążenia drutowego w produkcji silników elektrycznych

Silniki elektryczne stanowią serce każdego pojazdu bezemisyjnego. Ich sprawność przekracza 95%, ale osiągnięcie takiej wydajności wymaga komponentów wykonanych z nadzwyczajną precyzją. Wirnik i stojan muszą współpracować ze sobą przy minimalnych szczelinach powietrznych. Każda odchyłka wymiarowa bezpośrednio wpływa na straty magnetyczne i generację ciepła.

Proces elektroerozyjny pozwala na wytwarzanie elementów bez bezpośredniego kontaktu narzędzia z materiałem. Eliminacja sił mechanicznych zapobiega odkształceniom i pęknięciom kruchych materiałów. Producenci osiągają tolerancje niemożliwe do uzyskania frezowaniem czy toczeniem. Struktura metalograficzna pozostaje nienaruszona, co przekłada się na długowieczność komponentów.​

Wymagania tolerancyjne elementów wirnika i stojana

Wirniki silników elektrycznych zawierają rowki na uzwojenia, których geometria determinuje charakterystykę momentu obrotowego. Tolerancje wymiarowe tych rowków nie mogą przekraczać ±0,02 mm. Odstępstwa prowadzą do nierównomiernego rozkładu pola magnetycznego, co generuje wibracje i hałas podczas pracy silnika.

Kluczowe parametry wirnika:

• Równoległość powierzchni czołowych (maksymalnie 5 μm)
• Symetria rowków względem osi obrotu
• Chropowatość powierzchni Ra ≤ 0,15 μm
• Bicie promieniowe poniżej 10 μm

Stojany wymagają analogicznej precyzji. Pakiety blach magnetycznych składają się z setek warstw grubości 0,35 mm. Każda warstwa musi być wycięta identycznie, aby zapewnić właściwy przepływ strumienia magnetycznego. Elektroerozja drutowa gwarantuje powtarzalność kształtu między poszczególnymi elementami.​

Łożyska toczne w silnikach pracują przy prędkościach obrotowych osiągających 20 000 obrotów na minutę. Gniazda łożyskowe wymagają dokładności osiowania lepszej niż 15 μm. Technologia WEDM realizuje takie wymagania bez ryzyka wprowadzenia naprężeń własnych do materiału. Obszary wpływu ciepła pozostają minimalne, co zapobiega zmianie właściwości mechanicznych.​

Obróbka magnetów neodymowych o tolerancji ±0,05 mm

Magnesy trwałe z neodym-żelazo-bor (NdFeB) generują najsilniejsze dostępne komercyjnie pole magnetyczne. Ich energia maksymalna przekracza 400 kJ/m³, ale krucha struktura spieku utrudnia obróbkę mechaniczną. Konwencjonalne metody powodują wykruszanie krawędzi i powstawanie mikropęknięć, które degradują właściwości magnetyczne.​

Elektrodrążenie drutowe nie wywołuje obciążeń mechanicznych podczas kształtowania. Wyładowania elektryczne odparowują materiał bez kontaktu z narzędziem. Technologia osiąga tolerancje w zakresie ±0,01 do ±0,05 mm dla magnetów spiekanych. Precyzja ta zapewnia właściwe osadzenie magnesów w wirnikach silników elektrycznych.​

Temperatura w strefie wyładowania przekracza punkt topnienia neodymowych stopów, ale bardzo krótki czas impulsu ogranicza wpływ ciepła. Warstwa przetopiona nie przekracza grubości 10 μm. Struktura krystaliczna spieku pozostaje stabilna poza wąską strefą obróbki. Właściwości magnetyczne zachowują parametry projektowe bez konieczności dodatkowego wyżarzania.

Proces wymaga stosowania elektrod drutowych o średnicy 0,10 do 0,30 mm. Mniejsze średnice pozwalają na kształtowanie ostrych narożników wewnętrznych. Kąty zaokrąglenia mogą być minimalizowane do wartości niemal równych promieniowi drutu. Producenci realizują skomplikowane geometrie magnetów bez naruszenia tolerancji wymiarowych.​

Zachowanie struktury metalograficznej materiałów przewodzących

Mikrostruktura metali determinuje ich właściwości mechaniczne i elektryczne. Obróbka skrawaniem wprowadza naprężenia ścinające, które odkształcają ziarna krystaliczne. Strefy zgniecenia rozciągają się na głębokość 50-200 μm poniżej powierzchni obrobionej. Materiały utwardzają się miejscowo, co może prowadzić do powstawania pęknięć podczas eksploatacji.

Elektrodrążenie eliminuje te problemy. Brak kontaktu mechanicznego oznacza zerowe siły skrawania. Struktura ziaren pozostaje niezmieniona. Orientacja krystalograficzna zachowuje stan wyjściowy materiału. Jedyną zmianą jest cienka warstwa przetopiona o grubości mikrometrów, która zwykle bywa usuwana podczas finalnych przejść obróbkowych.​

Parametry zachowania struktury:

• Głębokość wpływu cieplnego (2-15 μm)
• Brak deformacji plastycznej ziaren
• Zachowanie tekstury krystalograficznej
• Stabilność właściwości elektrycznych

Materiały przewodzące, takie jak miedź elektrolityczna w złączach baterii, wymagają przewodności przekraczającej 58 MS/m. Odkształcenia mechaniczne mogą obniżyć tę wartość o 5-10% przez wprowadzenie defektów sieciowych. Proces WEDM zachowuje pierwotną przewodność, co ma kluczowe znaczenie dla efektywności systemów energetycznych pojazdów elektrycznych.​

Technologia WEDM w wytwarzaniu komponentów baterii pojazdów elektrycznych

Baterie litowo-jonowe stanowią najtrudniejszy element konstrukcji pojazdu elektrycznego. Jednostki o pojemności 60-100 kWh zawierają tysiące pojedynczych ogniw. Zarządzanie termiczne tych układów decyduje o bezpieczeństwie i żywotności całego pakietu. Komponenty muszą odprowadzać ciepło generowane podczas szybkiego ładowania i intensywnego rozładowania.

Obudowy baterii wykonuje się z aluminiowych stopów serii 6xxx i 7xxx. Materiały te łączą niską gęstość z wysoką wytrzymałością, ale ich obróbka tradycyjnymi metodami sprawia trudności. Elektroerozja drutowa pozwala na tworzenie skomplikowanych kanałów chłodzących o przekrojach nieregularnych. Ściany grubości 1,5 mm oddzielają poszczególne kanały, zachowując wytrzymałość konstrukcji.​

Obudowy i systemy chłodzenia ogniw litowo-jonowych

Temperatura pracy ogniwa litowo-jonowego nie powinna przekraczać 45°C podczas normalnej eksploatacji. Wzrost do 60°C przyspiesza degradację elektrolitu i skraca żywotność o 20-30%. Systemy chłodzenia cieczowego stanowią preferowane rozwiązanie dla dużych pakietów trakcyjnych.​

Płyty chłodzące zawierają meandrujące kanały o szerokości 3-5 mm. Glikol propylenowy przepływa przez te przewody, odbierając ciepło od ogniw. Geometria kanałów musi zapewnić równomierny przepływ przy minimalnym oporze hydraulicznym. Ostra krawędź wewnętrzna może powodować turbulencje, które obniżają efektywność wymiany ciepła.

Zalety elektroerozji w produkcji płyt chłodzących:

• Kształtowanie kanałów o promieniach 0,5 mm
• Zachowanie stałej grubości ścianki międzykanałowej
• Obróbka stopów trudnoskrawalnych bez zadziorów
• Precyzyjne pozycjonowanie otworów montażowych

Moduły baterii zawierają dodatkowo separator termiczne wykonane ze stopów tytanu lub ceramiki technicznej. Materiały te posiadają niską przewodność cieplną, izolując ogniwa od siebie nawzajem. Technologia WEDM umożliwia cięcie tych kruchych materiałów bez ryzyka pęknięć mechanicznych.​

Testy laboratoryjne wykazały, że zintegrowane systemy łączące chłodzenie cieczowe z modułami termoelektrycznymi i materiałami zmiennofazowymi obniżają temperaturę baterii o 9-14% w porównaniu z konwekcją naturalną. Precyzyjne komponenty wykonane metodą elektrodrążenia umożliwiają realizację takich zaawansowanych rozwiązań.​

Precyzyjne złącza elektryczne o wysokiej przewodności

Każde ogniwo w pakiecie baterii musi być połączone szeregowo lub równolegle. Złącza międzyogniwowe przenoszą prądy osiągające 300-500 amperów podczas przyspieszania pojazdu. Rezystancja elektryczna pojedynczego połączenia nie może przekraczać 0,1 mΩ. Wyższe wartości generują straty mocy i lokalnie podgrzewają układ.

Złącza wykonuje się z miedzi elektrolitycznej o czystości 99,95% lub stopów miedź-beryl. Powierzchnie styku muszą być płaskie z odchyłką maksymalnie 20 μm. Elektrodrążenie drutowe zapewnia taką płaskość bez wprowadzania naprężeń, które mogłyby odkształcić cienkie elementy.​

Grubość typowego złącza wynosi 0,5-1,0 mm. Konwencjonalne tłoczenie może powodować zgnioty i mikropęknięcia przy tak małych grubościach. Proces WEDM realizuje kształtowanie bez odkształceń plastycznych. Krawędzie pozostają ostre, co ułatwia późniejsze spawanie laserowe lub zgrzewanie ultradźwiękowe.

Wskazówka: Stosowanie elektrod drutowych o średnicy 0,10 mm pozwala na wycinanie złączy z tolerancją pozycjonowania otworów montażowych ±0,005 mm, co eliminuje potrzebę dodatkowego kalibrowania podczas montażu pakietu baterii.

Zalety elektroerozji drutowej przy obróbce materiałów zaawansowanych

Współczesne pojazdy elektryczne wykorzystują materiały, których obróbka stanowiła wyzwanie jeszcze dekadę temu. Węgliki spiekane w przekładniach, stopy tytanu w elementach nośnych czy supertwarde stopy w łożyskach wymagają nietypowych metod wytwarzania. Konwencjonalne narzędzia skrawające zużywają się po kilku minutach pracy przy takich materiałach.

Elektroerozja nie zależy od twardości obrabianego przedmiotu. Proces bazuje wyłącznie na przewodności elektrycznej materiału. Węglik spiekany o twardości 1800 HV jest obrabiany równie łatwo jak stal konstrukcyjna. Nie występuje zużycie narzędzia w konwencjonalnym rozumieniu, ponieważ drut elektrody jest stale przewijany z rolki zasilającej.​

Możliwości kształtowania węglików spiekanych i stopów tytanu

Węgliki spiekane zawierają cząstki węglika wolframu połączone spoiwem kobaltowym. Materiał ten osiąga twardość przewyższającą ceramikę techniczną. Zastosowanie w przekładniach pojazdów elektrycznych wynika z wyjątkowej odporności na zużycie ścierne. Zęby kół zębatych wykonane z węglików zachowują profil ewolwentowy nawet po przebiegu wynoszącym 500 000 km.

Frezowanie węglików wymaga narzędzi diamentowych, których koszt przekracza 2000 PLN za sztukę. Żywotność takiego frezu nie przekracza 2-3 godzin przy parametrach produktywnych. Elektroerozja drutowa eliminuje ten problem całkowicie. Koszt drutu miedzianego wynosi około 50-80 PLN za kilogram, co wystarcza na dziesiątki godzin obróbki.​

Parametry obróbki materiałów trudnoskrawalnych:

• Węglik spiekany: prędkość cięcia 15-25 mm²/min
• Stop tytanu Ti-6Al-4V: prędkość cięcia 30-45 mm²/min
• Stal narzędziowa utwardzona: prędkość cięcia 40-60 mm²/min

Stopy tytanu znajdują zastosowanie w elementach podwozia pojazdów elektrycznych. Stop Ti-6Al-4V łączy wysoką wytrzymałość z niską gęstością (4,43 g/cm³). Obróbka skrawaniem powoduje intensywne nagrzewanie strefy cięcia, co prowadzi do adhezji materiału do ostrza. Technologia WEDM nie generuje takich problemów, osiągając prędkości skrawania 2-3 razy wyższe niż frezowanie.​

Eliminacja naprężeń mechanicznych podczas procesu obróbki

Naprężenia własne w komponentach mechanicznych skracają ich żywotność. Obszary poddane naprężeniom rozciągającym stają się miejscem inicjacji pęknięć zmęczeniowych. Komponenty układów napędowych pracują w cyklach obciążeniowych, które po latach mogą prowadzić do katastroficznego zniszczenia.

Proces elektroerozji nie wprowadza sił mechanicznych do obrabianego przedmiotu. Energia wyładowań elektrycznych jest rozproszona w bardzo małej objętości materiału. Każdy impuls trwa mikrosekundy, co ogranicza przepływ ciepła do głębszych warstw. Naprężenia termiczne są znikome w porównaniu z metodami konwencjonalnymi.​

Badania metalograficzne wykazują, że strefa wpływu ciepła (HAZ) w procesie WEDM wynosi 5-20 μm. Dla porównania, szlifowanie generuje HAZ o głębokości 50-150 μm. Mniejsza strefa wpływu oznacza lepsze właściwości zmęczeniowe gotowego komponentu. Wytrzymałość zmęczeniowa elementów po elektrodrążeniu jest wyższa o 10-15% niż po szlifowaniu.​

Zastosowanie elektrod drutowych o średnicy od 0,10 do 0,30 mm

Średnica drutu elektrody determinuje minimalny promień krzywizny, który może być realizowany podczas obróbki. Cienkie druty pozwalają na kształtowanie ostrych narożników wewnętrznych i wąskich szczelin. Grubsze elektrody zapewniają większą stabilność podczas szybkiego cięcia prostych odcinków.

Najczęściej stosowane są druty miedziane o średnicy 0,25 mm. Materiał ten łączy dobrą przewodność elektryczną z odpowiednią wytrzymałością mechaniczną. Druty miedziowo-wolframowe znajdują zastosowanie przy obróbce materiałów o wysokiej przewodności, ponieważ zwykła miedź powodowałaby w takich warunkach nadmierne zużycie. ​

Napięcie drutu podczas obróbki musi być kontrolowane z dokładnością ±1 N. Zbyt niskie napięcie powoduje wibracje, które pogarszają chropowatość powierzchni. Nadmierne napięcie może prowadzić do zerwania drutu, szczególnie przy ostrych zmianach kierunku. Nowoczesne systemy sterowania automatycznie dostosowują napięcie do aktualnych warunków obróbki.​

Dokładność wymiarowa na poziomie kilku mikrometrów

Precyzja pozycjonowania układów CNC w maszynach WEDM osiąga rozdzielczość 0,1 μm. Powtarzalność pozycjonowania mieści się w zakresie ±0,5 μm. Tak wysoka dokładność mechaniczna przekłada się bezpośrednio na tolerancje wymiarowe obrabianych elementów. Równoległość przeciwległych powierzchni może być utrzymana w granicach 2-5 μm na długości 100 mm.​

Szczelina iskrowa między drutem a materiałem wynosi 0,01-0,05 mm, zależnie od parametrów wyładowań. Szerokość ta jest stała podczas całego procesu, co zapewnia jednolitość wymiarową. Programowanie obróbki uwzględnia tę szczelinę, kompensując jej wartość automatycznie. Gotowy element nie wymaga korekcji wymiarowej.​

Chropowatość powierzchni po finalnym przejściu elektrodrążenia osiąga Ra = 0,15-0,30 μm. Wartości te są porównywalne ze szlifowaniem precyzyjnym. Wiele komponentów może być stosowanych bezpośrednio po elektrodrążeniu, bez dodatkowej obróbki wykończeniowej. Eliminacja operacji szlifowania skraca czas produkcji o 20-30%.​

Wskazówka: Zastosowanie strategii wieloprzejściowej, gdzie pierwsze przejście usuwa większość materiału a kolejne trzy realizują wykończenie, pozwala osiągnąć dokładność wymiarową ±0,002 mm przy jednoczesnym zachowaniu ekonomicznej prędkości obróbki.

Rola automatyzacji procesu WEDM w sektorze motoryzacyjnym

Produkcja pojazdów elektrycznych wymaga skali niemożliwej do osiągnięcia metodami manualnymi. Fabryki wytwarzają setki tysięcy jednostek rocznie. Każdy pojazd zawiera tysiące precyzyjnych komponentów, których jakość musi być identyczna. Automatyzacja procesu elektrodrążenia stała się koniecznością dla spełnienia wymagań rynku.

Nowoczesne maszyny WEDM pracują w trybie nienadzorowanym przez 20-22 godziny na dobę. Automatyczna wymiana przedmiotów obrabianych odbywa się za pomocą robotów przemysłowych. Systemy paletowe przygotowują kolejne partie materiału podczas gdy maszyna realizuje bieżące zlecenie. Czas przestoju został zredukowany do minimum niezbędnego na konserwację.

Systemy sterowania CNC w produkcji komponentów pojazdów elektrycznych

Kontrolery numeryczne najnowszej generacji wykorzystują procesory wielordzeniowe o mocy obliczeniowej przekraczającej 10 GFLOPS. Obliczenia trajektorii drutu odbywają się w czasie rzeczywistym z częstotliwością 1 kHz. Adaptacyjne sterowanie dostosowuje parametry wyładowań do aktualnych warunków, kompensując zużycie drutu i zmiany właściwości dielektryka.​

Programowanie obróbki odbywa się w środowiskach CAM zintegrowanych z systemami CAD. Inżynier projektuje komponent w programie 3D, a oprogramowanie automatycznie generuje ścieżki narzędzia. Symulacja procesu pozwala wykryć potencjalne kolizje i optymalizować kolejność operacji przed rozpoczęciem fizycznej obróbki.

Możliwości nowoczesnych systemów CNC:

• Pięcioosiowa interpolacja ruchu drutu elektrody
• Automatyczna korekcja temperaturowa wymiarów
• Monitoring stanu drutu i wymiana przed zerwaniem
• Kompensacja drgań konstrukcji maszyny
• Archiwizacja parametrów każdego wytworzonego elementu

Systemy wizyjne kontrolują jakość obróbki podczas procesu. Kamery CCD o rozdzielczości 5 megapikseli rejestrują profil przedmiotu po każdym przejściu. Algorytmy przetwarzania obrazu wykrywają odchyłki wymiarowe większe niż 5 μm. Automatyczna korekcja następuje natychmiast, eliminując produkcję wadliwych elementów.

Redukcja odpadów materiałowych i optymalizacja kosztów wytwarzania

Efektywność wykorzystania materiału w procesie WEDM przekracza 85%. Szerokość szczeliny iskrowej wynosi jedynie 0,3-0,5 mm, co pozwala na gęste rozmieszczenie wycinanych elementów na arkuszu materiału. Optymalizacja nestingu odbywa się automatycznie, minimalizując ilość resztek.​

Odpady powstające podczas elektrodrążenia mają postać drobnych cząstek o średnicy 1-10 μm zawieszonych w dielektryku. System filtracji odzyskuje te cząstki, które następnie mogą być przetapiane i ponownie wykorzystywane. Recykling materiału obniża koszty surowcowe o 5-8% w skali rocznej produkcji.

Brak zużycia narzędzi skrawających eliminuje koszty ich zakupu i regeneracji. Tradycyjne centrum obróbkowe zużywa narzędzia o wartości 15-25 PLN na godzinę pracy. Maszyna WEDM wykorzystuje drut kosztujący 3-5 PLN na godzinę. Oszczędności bezpośrednie przekraczają 70% w kategorii materiałów eksploatacyjnych.

Integracja z technologiami Przemysłu 4.0 w zakładach produkcyjnych

Koncepcja Przemysłu 4.0 zakłada pełne połączenie wszystkich maszyn i systemów w zakładzie produkcyjnym. Maszyny WEDM wyposażone w interfejsy komunikacyjne przesyłają dane eksploatacyjne do nadrzędnych systemów MES i ERP. Śledzenie produkcji odbywa się w czasie rzeczywistym.​

Czujniki IoT monitorują parametry krytyczne procesu. Temperatura dielektryka, napięcie drutu, natężenie wyładowań i położenie głowicy są rejestrowane z częstotliwością 10 Hz. Algorytmy uczenia maszynowego analizują te dane, przewidując zużycie komponentów. Konserwacja predykcyjna redukuje nieplanowane przestoje o 40-50%.

Cyfrowe bliźniaki maszyn pozwalają symulować proces przed fizycznym uruchomieniem. Model matematyczny uwzględnia właściwości materiału, geometrię elementu i parametry obróbki. Optymalizacja w środowisku wirtualnym skraca czas przygotowania produkcji z kilku dni do kilku godzin. Wirtualne uruchomienie eliminuje ryzyko uszkodzenia kosztownego materiału podczas prób.

Wskazówka: Implementacja systemu zbierania danych OEE (Overall Equipment Effectiveness) dla parku maszyn WEDM pozwala identyfikować wąskie gardła produkcyjne i optymalizować harmonogramy, zwiększając wykorzystanie maszyn o 15-20% bez inwestycji w dodatkowe urządzenia.

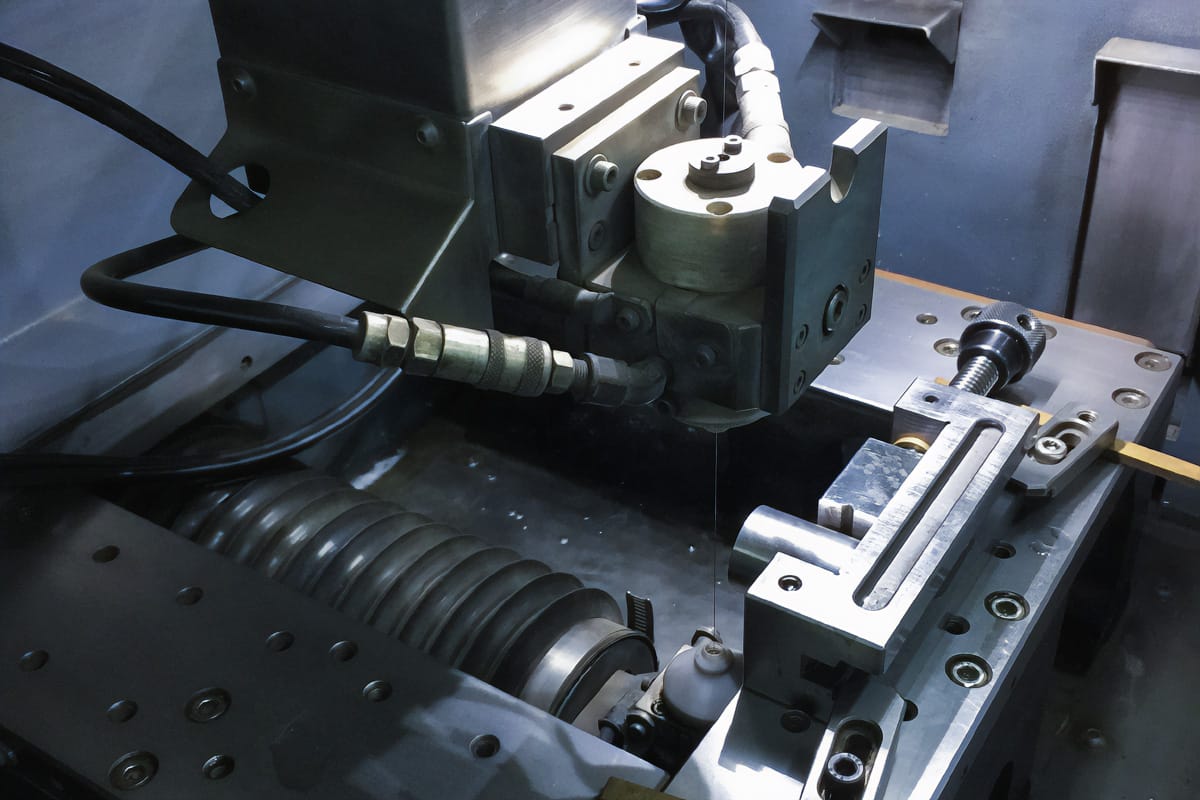

Usługi elektrodrążenia drutowego WEDM w firmie CNC Partner

CNC Partner specjalizuje się w technologii elektrodrążenia drutowego WEDM, oferując precyzyjną obróbkę materiałów przewodzących. Firma wykorzystuje zaawansowane maszyny +GF+ CUT 300SP, które umożliwiają realizację najbardziej wymagających projektów przemysłowych. Maksymalna wysokość cięcia osiąga 400 mm, co pozwala na obróbkę gabarytu elementów stosowanych w przemyśle motoryzacyjnym i lotniczym.

Doświadczenie wynoszące blisko 30 lat w obróbce metali oraz nowoczesny park maszynowy gwarantują najwyższą jakość wykonania. Precyzja wymiarowa poniżej 5 mikrometrów i chropowatość powierzchni Ra ≤ 0,15 μm spełniają rygorystyczne normy produkcyjne. Klienci z Polski i krajów Europy Zachodniej wybierają CNC Partner dla pewności terminowej realizacji zleceń.

Zakres usług elektrodrążenia w produkcji komponentów

Elektroerozja drutowa w CNC Partner obejmuje szerokie spektrum zastosowań przemysłowych. Obróbka stali narzędziowych o twardości do 64 HRC odbywa się bez wprowadzania naprężeń mechanicznych. Możliwość kształtowania ostrych narożników wewnętrznych wyróżnia metodę WEDM spośród konwencjonalnych technik obróbkowych.

Firma realizuje produkcję matryc, stempli oraz precyzyjnych elementów układów napędowych. Wycinanie elektroerozyjne umożliwia tworzenie skomplikowanych geometrii w stalach proszkowych, materiałach do nawęglania oraz trudnoskrawalnych stopach. Każdy element przechodzi rygorystyczną kontrolę jakości przed wysyłką do klienta.

Realizowane projekty obejmują:

• Matryce i stemple dla przemysłu obróbki plastycznej
• Komponenty form wtryskowych o złożonych kształtach
• Części przekładni i układów hamulcowych
• Elementy precyzyjne dla przemysłu medycznego
• Prototypy konstrukcyjne dla biur projektowych

Zespół doświadczonych specjalistów analizuje każde zlecenie indywidualnie. Wycena zamówienia jest przygotowywana w ciągu 2 do 48 godzin. Czas realizacji wynosi od 3 do 45 dni, zależnie od skomplikowania projektu. Dostawa na terenie Polski następuje w maksymalnie 48 godzin od zakończenia produkcji.

Kompleksowa oferta obróbki metali CNC

CNC Partner oferuje pełen zakres usług obróbki metali CNC. Oprócz elektrodrążenia drutowego, dostępne są usługi frezowania CNC, toczenia CNC oraz szlifowania CNC. Integracja różnych metod pozwala na kompleksową realizację projektów wymagających wieloetapowej obróbki.

Zaawansowany park maszynowy obejmuje frezarki +GF+ Mikron VCE, tokarki HAAS oraz szlifierki JUNG. Wszystkie urządzenia są regularnie modernizowane, aby spełniać najnowsze standardy przemysłowe. Klienci otrzymują wsparcie techniczne na każdym etapie realizacji zlecenia.

Firma obsługuje zamówienia seryjne oraz jednostkowe. Produkcja pojedynczych prototypów przebiega równie sprawnie jak realizacja serii liczących tysiące sztuk. Pozytywne opinie klientów z oceną 5.0 potwierdzają niezawodność i profesjonalizm CNC Partner.

Skontaktuj się z zespołem CNC Partner, aby otrzymać szczegółową wycenę elektrodrążenia drutowego WEDM. Specjaliści udzielą profesjonalnej konsultacji technicznej oraz doradzą optymalne rozwiązania produkcyjne. Sprawdź aktualną dostępność terminów realizacji i zamów precyzyjne komponenty dla swojego projektu.

Komponenty układów napędowych pojazdów elektrycznych wykonywane metodą WEDM

Układy przeniesienia napędu w pojazdach elektrycznych różnią się znacząco od rozwiązań spalinowych. Elektryczny silnik generuje maksymalny moment obrotowy od zerowej prędkości obrotowej. Przekładnie muszą przekazywać moment przekraczający 300 Nm przy jednoczesnym zachowaniu cichej pracy. Precyzja wykonania zębów kół przekładniowych decyduje o kulturze pracy całego układu.

Systemy hamulcowe wymagają wyjątkowej niezawodności. Zaworki modulujące ciśnienie w układzie ABS interweniują dziesiątki razy podczas każdego hamowania. Geometria gniazd zaworowych musi być wykonana z tolerancją mikrometrów, aby zapewnić szczelność i właściwe czasy reakcji. Elektrodrążenie drutowe spełnia te wymagania przy zachowaniu ekonomicznej produktywności.​

Elementy przekładni automatycznych o modułach 1,5 do 4 mm

Moduł koła zębatego definiuje stosunek średnicy podziałowej do liczby zębów. Małe moduły charakteryzują koła o drobnych zębach, stosowane w szybkoobrotowych przekładniach. Pojazdy elektryczne wykorzystują jednostopniowe lub dwustopniowe reduktory o przełożeniach 8:1 do 12:1.

Zęby ewolwentowe wymagają precyzyjnego odwzorowania profilu teoretycznego, ponieważ odchyłki kształtu przekraczające 15 μm powodują koncentrację naprężeń oraz przyspieszone zużycie. Frezowanie kół zębatych narzędziami ślimakówkami osiąga dokładność klasy 6-7 według DIN 3962. Elektrodrążenie drutowe realizuje klasę dokładności 5-6, zapewniając cichszą pracę przekładni.​

Parametry kół zębatych wykonywanych metodą WEDM:

• Moduł: 1,5-4,0 mm (optymalne 2,0-3,0 mm)
• Liczba zębów: 15-80
• Dokładność profilu: klasa 5 według DIN 3962
• Chropowatość boku zęba: Ra 0,2-0,4 μm
• Twardość materiału: do 65 HRC bez ograniczeń

Materiały stosowane na koła zębate obejmują stale stopowe 16MnCr5 i 18CrNiMo7-6 po hartowaniu. Twardość powierzchni przekracza 58-62 HRC. Obróbka skrawaniem takich materiałów jest niemożliwa bez wcześniejszego odpuszczania. Proces WEDM kształtuje utwardzone koła bez konieczności obniżania twardości.

Przekładnie w pojazdach elektrycznych pracują w przedziale prędkości obrotowych 0-18 000 obr/min na wale silnika. Po redukcji odpowiada to 0-2000 obr/min na kołach jezdnych. Dynamiczne obciążenia wymagają precyzyjnego spasowania współpracujących elementów. Luz wierzchołkowy nie może przekraczać 0,15 mm, a luz boczny 0,05 mm dla zapewnienia cichej pracy.

Zaworki regulacji ciśnienia w systemach hamulcowych ABS

Układy zapobiegające blokowaniu kół podczas hamowania działają w pętli sprzężenia zwrotnego o częstotliwości 10-15 Hz. Czujniki prędkości obrotowej każdego koła przesyłają dane do sterownika. Zawory elektromagnetyczne modulują ciśnienie w poszczególnych obwodach hamulcowych, zapobiegając poślizgowi.

Gniazdo zaworka zawiera stożkową powierzchnię uszczelniającą o kącie 60 stopni. Osadzenie iglicy zaworowej musi być współosiowe z osią gniazda z dokładnością 10 μm. Odchyłki powodują nieszczelności i wydłużenie czasów reakcji układu. Technologia WEDM zapewnia wymaganą współosiowość przez cały cykl produkcyjny.​

Ciśnienie w układzie hamulcowym osiąga 180 bar podczas awaryjnego hamowania. Materiał zaworka musi wytrzymywać takie obciążenia przez minimum 10 lat eksploatacji. Stal nierdzewna X5CrNi18-10 łączy odporność korozyjną z odpowiednią wytrzymałością. Elektrodrążenie kształtuje geometrię zaworka bez wprowadzania naprężeń, które mogłyby inicjować pęknięcia korozyjne naprężeniowe.

Wskazówka: Zastosowanie strategii obróbki z kompensacją odkształceń termicznych, gdzie geometria jest korygowana w oparciu o pomiar temperatury materiału, pozwala utrzymać tolerancje wymiarowe ±3 μm nawet dla elementów o skomplikowanych kształtach przestrzennych, eliminując braki produkcyjne.

FAQ: Często zadawane pytania

Jakie materiały można obrabiać metodą WEDM podczas produkcji komponentów pojazdów elektrycznych?

Elektrodrążenie drutowe umożliwia kształtowanie wszystkich materiałów przewodzących prąd elektryczny. Minimalna przewodność wymagana do skutecznej obróbki wynosi około 10⁻² Ω⁻¹ cm⁻¹. Proces sprawdza się szczególnie dobrze przy stalach narzędziowych utwardzonych, stopach tytanu Ti-6Al-4V oraz węglikach spiekanych o twardości przekraczającej 1800 HV. Miedź elektrolityczna, aluminium lotnicze i stopy magnezu również podlegają obróbce elektrodrążeniem.

Metoda pozwala kształtować materiały niemożliwe do frezowania konwencjonalnego. Magnesy neodymowe, ceramika przewodząca oraz supertwarde stopy kobaltowe mogą być precyzyjnie wycinane bez ryzyka pęknięć. Twardość materiału nie wpływa na szybkość obróbki, ponieważ proces bazuje wyłącznie na wyładowaniach elektrycznych. Pojedyncze iskry topią i wyparowują mikroskopijne cząstki, niezależnie od właściwości mechanicznych obrabianego elementu.

Jaka dokładność wymiarowa jest osiągalna przy elektrodrążeniu komponentów motoryzacyjnych?

Nowoczesne maszyny WEDM osiągają tolerancje wymiarowe rzędu ±0,002 do ±0,005 mm przy odpowiednim doborze parametrów. Powtarzalność pozycjonowania układów CNC mieści się w zakresie ±0,5 μm. Równoległość przeciwległych powierzchni utrzymuje się na poziomie 2-5 mikrometrów na odcinku 100 mm. Chropowatość powierzchni po finalnym przejściu osiąga Ra 0,15-0,30 μm, co eliminuje konieczność dodatkowego szlifowania. Szczelina iskrowa między drutem a materiałem pozostaje stała podczas całego procesu, zapewniając jednolitość wymiarową gotowych elementów bez dodatkowych korekt.

Dlaczego elektrodrążenie przewyższa tradycyjne metody przy produkcji obudów baterii litowo-jonowych?

Systemy chłodzenia pakietów bateryjnych wymagają meandrujących kanałów o przekrojach nieregularnych. Frezowanie takich geometrii w stopach aluminium generuje duże siły skrawania, które odkształcają cienkie ścianki grubości 1,5-2,0 mm. Elektrodrążenie eliminuje obciążenia mechaniczne całkowicie, zachowując stabilność wymiarową delikatnych konstrukcji. Proces pozwala na tworzenie ostrych narożników wewnętrznych o promieniu 0,5 mm, niemożliwych do uzyskania frezami kulistymi.

Stopy aluminium serii 6xxx oraz 7xxx charakteryzują się lepkością, która powoduje przyklejanie się wiórów do ostrza podczas procesu skrawania. Technologia WEDM nie generuje wiórów w konwencjonalnym rozumieniu. Materiał jest odparowywany, a powstałe cząstki odprowadzane przez dielektryk. Złącza międzyogniwowe z miedzi elektrolitycznej zachowują przewodność przekraczającą 58 MS/m, ponieważ struktura krystaliczna pozostaje nienaruszona. Odkształcenia plastyczne charakterystyczne dla tłoczenia obniżyłyby przewodność o 5-10% przez wprowadzenie defektów sieciowych.

W jaki sposób proces elektrodrążenia eliminuje naprężenia własne w materiałach komponentów?

Naprężenia mechaniczne powstają podczas obróbki skrawaniem przez siły ścinające działające na materiał. Strefy zgniecenia rozciągają się na głębokość 50-200 mikrometrów poniżej powierzchni, powodując lokalne utwardzenie. Elektrodrążenie drutowe nie wywołuje kontaktu fizycznego między narzędziem a przedmiotem. Drut elektrody nigdy nie dotyka obrabianego elementu, eliminując siły mechaniczne całkowicie.

Energia wyładowań elektrycznych jest rozproszona w bardzo małej objętości. Każdy impuls trwa mikrosekundy, ograniczając przepływ ciepła do głębszych warstw materiału. Strefa wpływu ciepła wynosi 5-20 μm, podczas gdy szlifowanie generuje HAZ o głębokości 50-150 μm. Wytrzymałość zmęczeniowa komponentów po elektrodrążeniu przewyższa elementy szlifowane o 10-15%. Brak naprężeń własnych przedłuża żywotność części pracujących w cyklach obciążeniowych charakterystycznych dla układów napędowych pojazdów.

Jakie średnice drutów elektrodowych stosuje się przy obróbce elementów pojazdów elektrycznych?

Typowe średnice wahają się od 0,10 do 0,30 mm, zależnie od wymagań geometrycznych. Drut 0,25 mm stanowi uniwersalne rozwiązanie, łączące produktywność z precyzją. Elektrody o grubości od 0,10 do 0,15 mm znajdują zastosowanie przy produkcji mikrokomponentów oraz wykonywaniu szczelin o szerokości poniżej 0,3 mm. Grubsze druty 0,30 mm zapewniają większą stabilność podczas cięcia materiałów o grubości przekraczającej 50 mm.

Minimalny promień krzywizny zależy bezpośrednio od średnicy drutu. Elektroda 0,10 mm pozwala kształtować narożniki wewnętrzne o promieniu 0,08 mm. Materiał drutu ma znaczenie, miedź stosuje się standardowo, podczas gdy druty miedziowolframowe sprawdzają się przy obróbce materiałów o bardzo wysokiej przewodności. Napięcie drutu musi być kontrolowane z dokładnością ±1 N, aby uniknąć wibracji pogarszających chropowatość powierzchni. Nowoczesne systemy automatycznie dostosowują napięcie do aktualnych warunków cięcia.

Czy elektrodrążenie nadaje się do masowej produkcji komponentów motoryzacyjnych?

Automatyzacja procesu WEDM umożliwia pracę nienadzorowaną przez 20-22 godziny na dobę. Roboty przemysłowe wymieniają przedmioty obrabiane, podczas gdy systemy paletowe przygotowują kolejne partie materiału. Kontrolery CNC wielordzeniowe obliczają trajektorie w czasie rzeczywistym z częstotliwością 1 kHz. Adaptacyjne sterowanie kompensuje zużycie drutu i zmiany właściwości dielektryka, utrzymując stałą jakość przez całą serię produkcyjną.

Efektywność wykorzystania materiału przekracza 85% przez optymalizację rozmieszczenia elementów. Szerokość szczeliny iskrowej 0,3-0,5 mm pozwala na gęste pakowanie geometrii na arkuszu surowca. Brak zużycia narzędzi skrawających redukuje koszty eksploatacyjne o 70% w porównaniu z frezowaniem. Systemy wizyjne kontrolują wymiary podczas obróbki, eliminując wadliwe elementy. Integracja z technologiami Przemysłu 4.0 zapewnia śledzenie każdego komponentu, co spełnia wymagania norm jakościowych sektora motoryzacyjnego.

Podsumowanie

Elektrodrążenie drutowe WEDM stało się nieodzowną technologią dla przemysłu pojazdów elektrycznych. Precyzja mierzona w mikrometrach, możliwość obróbki materiałów zaawansowanych i eliminacja naprężeń mechanicznych czynią tę metodę idealną dla wymagających komponentów. Silniki elektryczne, baterie litowo-jonowe i układy napędowe wymagają jakości, której konwencjonalne metody nie są w stanie zagwarantować.

Automatyzacja procesu i integracja z technologiami Przemysłu 4.0 pozwalają na osiągnięcie skali produkcji odpowiadającej potrzebom rynku. Redukcja odpadów materiałowych i optymalizacja kosztów wytwarzania przekładają się na konkurencyjność ekonomiczną. Systemy sterowania CNC zapewniają powtarzalność jakości przy jednoczesnym skróceniu czasów przygotowania produkcji. Konserwacja predykcyjna minimalizuje przestoje, maksymalizując efektywność wykorzystania maszyn.

Rozwój elektromobilności będzie napędzał dalszy postęp w technologii elektrodrążenia. Coraz mniejsze komponenty, wyższe wymagania wydajnościowe i nowe materiały kompozytowe stawiają przed inżynierami kolejne wyzwania. Elektroerozja drutowa ewoluuje, oferując jeszcze większą precyzję i produktywność. Inwestycje w tę technologię stanowią strategiczną decyzję dla każdego producenta dążącego do pozycji lidera w sektorze pojazdów elektrycznych.
