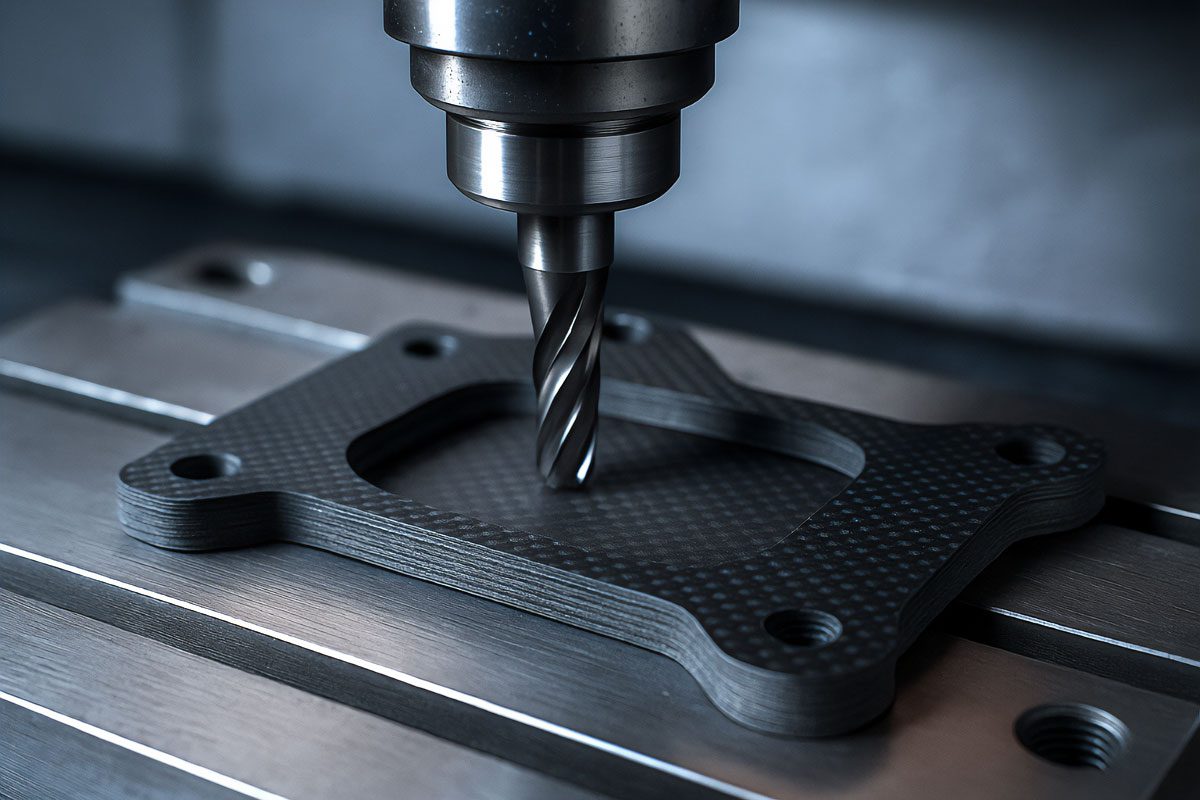

Jak precyzyjne frezowanie CNC zmienia sposób obróbki włókna węglowego czyli karbonu?

Współczesny przemysł stanął przed nowym wyzwaniem technologicznym w postaci efektywnej obróbki materiałów kompozytowych. Włókno węglowe, znane również jako karbon, zyskało status materiału przyszłości ze względu na swoje wyjątkowe właściwości mechaniczne. Jego niezrównana wytrzymałość przy minimalnej masie otwiera możliwości w branży lotniczej, motoryzacyjnej oraz medycznej.

Tradycyjne metody obróbki kompozytów węglowych napotykały liczne ograniczenia związane z delikatną strukturą warstwową materiału. Konwencjonalne narzędzia często powodowały rozwarstwienia, pęknięcia oraz nierównomierne wykończenie powierzchni. Problemy często skutkowały zwiększonymi stratami materiałowymi oraz wydłużonymi czasami produkcji.

Wprowadzenie precyzyjnego frezowania CNC rewolucjonizuje podejście do obróbki włókna węglowego. Komputerowo sterowane systemy umożliwiają dokładne kontrolowanie parametrów skrawania. Minimalizują ryzyko uszkodzeń struktury kompozytu. Automatyzacja procesu gwarantuje powtarzalność wymiarową oraz eliminuje błędy związane z czynnikiem ludzkim.

Właściwości fizyczne i chemiczne włókna węglowego w kontekście obróbki maszynowej

Włókno węglowe składa się z długich łańcuchów atomów węgla ułożonych w mikroskopijnych strukturach krystalicznych. Średnica pojedynczych włókien wynosi od 5 do 10 mikrometrów. Czyni je niezwykle delikatnymi podczas obróbki mechanicznej. Struktura warstwowa kompozytu wymaga specjalistycznego podejścia do parametrów skrawania.

Anizotropowa natura włókna węglowego oznacza różne właściwości mechaniczne w zależności od kierunku obciążenia. Wytrzymałość na rozciąganie wzdłuż włókien może osiągać wartości przekraczające 3500 MPa. W kierunku poprzecznym wynosi jedynie ułamek wartości. Wiedza o orientacji włókien w kompozycie stanowi kluczowy element planowania strategii obróbkowej.

Wyjątkowa wytrzymałość i sztywność materiału

Moduł Younga włókna węglowego osiąga wartości od 200 do 800 GPa. Przewyższa właściwości stali konstrukcyjnej. Wysoka sztywność materiału wymaga zastosowania narzędzi o odpowiedniej geometrii. Również kontrolowanej sile skrawania. Przekroczenie krytycznych wartości naprężeń może prowadzić do nieodwracalnych uszkodzeń struktury kompozytu.

Wytrzymałość właściwa włókna węglowego stanowi jego największą zaletę w zastosowaniach przemysłowych. Stosunek wytrzymałości do gęstości przewyższa inne materiały. Materiał osiąga wytrzymałość właściwą ponad dziesięciokrotnie wyższą niż stal. Umożliwia konstruowanie lekkich elementów o wysokiej nośności.

Główne zalety mechaniczne włókna węglowego:

• Wytrzymałość na rozciąganie: 3500-7000 MPa
• Moduł sprężystości: 200-800 GPa
• Gęstość właściwa: 1,6 g/cm³
• Wytrzymałość właściwa: ponad 2000 kNm/kg
• Odporność na zmęczenie: wysoka przy odpowiednim obciążeniu

Anizotropia mechaniczna kompozytu wymaga dostosowania strategii obróbki do orientacji włókien. Skrawanie równoległe do ułożenia włókien minimalizuje ryzyko delaminacji. Cięcie poprzeczne może prowadzić do wykruszania się materiału.

Niska gęstość i przewodnictwo cieplne jako wyzwanie obróbkowe

Gęstość włókna węglowego wynosi około 1,6 g/cm³. Stanowi jedną piątą gęstości stali. Niska masa właściwa oznacza minimalne siły bezwładności podczas obróbki. Jednocześnie zwiększa ryzyko drgań i niepożądanych przemieszczeń detalu.

Przewodnictwo cieplne kompozytów węglowych jest silnie uzależnione od kierunku. Wzdłuż włókien wartość może osiągać 1000 W/mK. W kierunku poprzecznym wynosi jedynie 1-10 W/mK. Niejednorodność termiczna wpływa na rozkład temperatury w strefie skrawania. Może powodować naprężenia termiczne.

Niska pojemność cieplna materiału oznacza szybkie nagrzewanie się w punktach koncentracji energii. Lokalne przegrzanie może prowadzić do degradacji żywicy łączącej włókna. Pogarsza właściwości mechaniczne kompozytu.

Stabilność termiczna podczas wysokoprędkościowego skrawania

Temperatura degradacji większości żywic epoksydowych wynosi około 300-400°C. Wysokoprędkościowe skrawanie generuje znaczne ilości ciepła. Może przekroczyć próg termiczny materiału. Kontrola temperatury w strefie obróbki stanowi kluczowy element zachowania integralności struktury.

Współczynnik rozszerzalności termicznej włókna węglowego jest bliski zeru w kierunku wzdłużnym. Może osiągać wartości 10-12 × 10⁻⁶/K w kierunku poprzecznym. Różnice w rozszerzalności termicznej między włóknami a żywicą mogą generować naprężenia wewnętrzne podczas nagrzewania.

Właściwości termiczne włókna węglowego:

1. Temperatura degradacji żywicy: 300-400°C
2. Przewodnictwo wzdłużne: do 1000 W/mK
3. Przewodnictwo poprzeczne: 1-10 W/mK
4. Rozszerzalność wzdłużna: bliska zeru
5. Rozszerzalność poprzeczna: 10-12 × 10⁻⁶/K

Stabilność wymiarowa kompozytów węglowych w wysokich temperaturach przewyższa właściwości metali konwencjonalnych. Zachowanie geometrii detalu podczas obróbki termicznej stanowi istotną zaletę w precyzyjnych zastosowaniach.

Odporność chemiczna wpływająca na wybór narzędzi

Włókno węglowe wykazuje wysoką odporność na większość rozpuszczalników organicznych oraz kwasów. Chemiczna inertność materiału ogranicza możliwości stosowania płynów obróbkowych zawierających agresywne składniki. Neutralne emulsje wodne stanowią najbezpieczniejszą opcję chłodzenia podczas skrawania.

Abrazyjny charakter włókna węglowego powoduje intensywne zużycie narzędzi skrawających. Twardość włókien węglowych osiąga 9-10 w skali Mohsa. Wymaga zastosowania narzędzi diamentowych lub węglikowych o specjalnej geometrii.

Właściwości elektrostatyczne kompozytów węglowych mogą wpływać na przyleganie wiórów do narzędzia. Nagromadzenie naładowanych cząstek w strefie skrawania może prowadzić do pogorszenia jakości powierzchni. Również zwiększonego zużycia ostrza.

Wskazówka: Podczas planowania obróbki kompozytów węglowych należy uwzględnić orientację włókien w materiale oraz zastosować odpowiednie parametry skrawania dostosowane do anizotropowych właściwości materiału.

Specjalistyczne narzędzia i parametry frezowania CNC dla karbonu

Obróbka włókna węglowego wymaga zastosowania specjalistycznych narzędzi skrawających dostosowanych do właściwości kompozytów. Konwencjonalne frezy stalowe nie są w stanie zapewnić odpowiedniej jakości powierzchni. Również żywotności podczas obróbki materiałów abrazyjnych. Wybór właściwego narzędzia determinuje efektywność procesu oraz końcową jakość elementu.

Geometria narzędzi do obróbki kompozytów różni się znacząco od standardowych rozwiązań metalowych. Specjalne kąty natarcia oraz ostrza o zmodyfikowanej konstrukcji minimalizują ryzyko rozwarstwienia materiału. Liczba ostrzy oraz ich rozmieszczenie wpływają na jakość wykończenia powierzchni. Również intensywność generowanego ciepła.

Frezy diamentowe i węglikowe w obróbce kompozytów

Polikrystaliczne narzędzia diamentowe (PCD) stanowią najefektywniejsze rozwiązanie do obróbki włókna węglowego. Twardość diamentu osiąga 10000 HV. Zapewnia długą żywotność narzędzia mimo abrazyjnego charakteru materiału. Koszt narzędzi diamentowych wynosi 2000-5000 PLN za sztukę. Ich żywotność przewyższa dziesięciokrotnie standardowe rozwiązania.

Węglikowe narzędzia z powłokami diamentowymi oferują kompromis między ceną a wydajnością. Grubość powłoki diamentowej wynosi 10-20 mikrometrów. Zapewnia ochronę przed zużyciem abrazyjnym przy utrzymaniu ostrości krawędzi skrawającej. Cena narzędzi węglikowych z powłoką diamentową wynosi 500-1500 PLN.

Parametry narzędzi do kompozytów węglowych:

• Kąt natarcia: 0° do +5°
• Kąt przyłożenia: 10° do 15°
• Promień naroża: 0,1-0,5 mm
• Liczba ostrzy: 1-3 dla frezów palcowych
• Geometria wiórołamacza: ostra krawędź bez fazowania

Zastosowanie odpowiedniej geometrii narzędzia ma kluczowe znaczenie dla jakości obróbki kompozytów węglowych. Ostra krawędź bez fazy minimalizuje rozwarstwienia materiału oraz ogranicza powstawanie mikropęknięć przy krawędziach cięcia. Dobór kąta natarcia oraz przyłożenia wpływa bezpośrednio na efektywność skrawania i stabilność procesu. Mały promień naroża redukuje ryzyko wykruszeń w strefie obróbki, a ograniczona liczba ostrzy ułatwia odprowadzanie wiórów, co jest szczególnie istotne przy obróbce materiałów o strukturze warstwowej.

Optymalizacja prędkości wrzeciona dla materiałów warstwowych

Prędkość obrotowa wrzeciona podczas obróbki włókna węglowego wynosi 15000-25000 obr/min. Dotyczy średnic narzędzi 6-12 mm. Wysokie prędkości skrawania minimalizują ryzyko wyrywania włókien. Zapewniają czyste krawędzie cięcia. Prędkość skrawania powinna mieścić się w zakresie 200-400 m/min. Zależy od grubości materiału.

Współzależność między prędkością wrzeciona a średnicą narzędzia wymaga precyzyjnego dostrojenia parametrów. Zbyt niska prędkość prowadzi do wyrywania włókien. Nadmierna prędkość może powodować przegrzanie żywicy łączącej. Optymalne parametry określa się eksperymentalnie dla każdego typu kompozytu.

Stabilność termiczna procesu wymaga monitorowania temperatury w strefie skrawania. Systemy chłodzenia sprężonym powietrzem lub mgłą olejową utrzymują temperaturę poniżej krytycznych wartości degradacji żywicy.

Kontrola parametrów posuwu minimalizująca rozwarstwienie

Prędkość posuwu podczas frezowania kompozytów węglowych wynosi 0,02-0,1 mm na ostrze. Zależy od głębokości skrawania. Nadmierny posuw może prowadzić do rozwarstwienia materiału. Również pogorszenia jakości powierzchni. Kontrola siły skrawania poprzez optymalizację posuwu stanowi kluczowy element procesu.

Głębokość skrawania nie powinna przekraczać 1-2 mm podczas obróbki zgrubnej. Wynosi 0,5 mm podczas wykończeniowej. Wieloprzejściowa strategia obróbki zapewnia minimalne naprężenia w materiale. Również wysoką jakość powierzchni. Radialny udział narzędzia powinien wynosić 30-50% średnicy frezu.

Zalecane parametry skrawania dla włókna węglowego:

1. Prędkość skrawania: 200-400 m/min
2. Posuw na ostrze: 0,02-0,1 mm
3. Głębokość skrawania: 0,5-2,0 mm
4. Radialny udział: 30-50% średnicy narzędzia
5. Kierunek obróbki: zgodny z ruchem wskazówek zegara

Dobór kierunku obróbki zgodnego z ruchem wskazówek zegara pozwala na skuteczniejsze odprowadzanie wiórów oraz zmniejszenie ryzyka wyrywania włókien. Skrawanie w tym kierunku umożliwia lepszą kontrolę siły oddziaływania narzędzia na materiał, co ma szczególne znaczenie przy strukturach warstwowych o wysokiej sztywności i niskiej odporności na rozwarstwienie. Utrzymanie stabilnych parametrów pracy w połączeniu z odpowiednią strategią przejść zapewnia powtarzalność procesu oraz ogranicza występowanie defektów powierzchniowych.

Wskazówka: Regularne sprawdzanie stanu ostrza narzędzia pozwala uniknąć pogorszenia jakości powierzchni spowodowanego stępieniem krawędzi skrawającej oraz przedłuża żywotność kosztownych narzędzi diamentowych.

Techniki skrawania zapobiegające uszkodzeniom struktury włókna

Zachowanie integralności struktury warstwowej podczas obróbki włókna węglowego wymaga zastosowania specjalistycznych technik skrawania. Konwencjonalne metody często prowadzą do rozwarstwienia kompozytu. Również pogorszenia właściwości mechanicznych gotowego elementu. Właściwa strategia obróbki minimalizuje naprężenia w materiale oraz zapewnia wysoką jakość powierzchni.

Kierunek skrawania względem orientacji włókien ma decydujący wpływ na jakość obróbki. Cięcie zgodne z układem włókien zapobiega ich wyrywaniu. Skrawanie poprzeczne może prowadzić do nieakceptowalnych uszkodzeń. Planowanie ścieżki narzędzia wymaga uwzględnienia struktury kompozytu.

Metoda wiercenia Peck dla precyzyjnych otworów

Technika wiercenia przerywanego polega na cyklicznym zagłębianiu wiertła z okresowymi wycofaniami. Służy usunięciu wiórów. Metoda zapobiega nagromadzeniu ciepła w strefie skrawania. Minimalizuje ryzyko delaminacji przy wyjściu narzędzia z materiału. Głębokość pojedynczego zagłębienia wynosi 0,5-1,5 mm. Zależy od średnicy otworu.

Wiertła do kompozytów węglowych charakteryzują się specjalną geometrią z ujemnym kątem natarcia. Mają ostre krawędzie skrawające. Średnica wiertła powinna odpowiadać wymaganemu otworowi. Rozwiercanie może prowadzić do uszkodzeń struktury. Prędkość wiercenia wynosi 3000-8000 obr/min dla średnic 3-12 mm.

Zalety metody Peck drilling:

• Redukcja nagromadzania ciepła o 40-60%
• Minimalizacja ryzyka delaminacji
• Poprawa jakości krawędzi otworu
• Wydłużenie żywotności wiertła
• Lepsza kontrola procesu wiercenia

Podparcie materiału podczas wiercenia eliminuje wykruszenia przy wyjściu narzędzia. Zastosowanie płyty podporowej z twardego materiału zapewnia czyste krawędzie otworu. Minimalizuje naprężenia w kompozycie.

Cięcie warstwowe redukujące naprężenia mechaniczne

Strategia cięcia warstwowego polega na stopniowym usuwaniu materiału w kolejnych przejściach o ograniczonej głębokości. Pierwsze przejście usuwa 30-40% całkowitej grubości przy zachowaniu minimalnych sił skrawania. Kolejne warstwy są usuwane z progresywnie zwiększaną dokładnością wymiarową.

Kierunek frezowania powinien być dostosowany do orientacji włókien w każdej warstwie kompozytu. Materiały wielokierunkowe wymagają zmiany strategii obróbki. Zależy od aktualnie obrabianej warstwy. Systemy CAM umożliwiają automatyczne dostosowanie parametrów do struktury materiału.

Minimalne siły skrawania uzyskuje się poprzez optymalizację kąta natarcia narzędzia. Również zastosowanie ostrej geometrii. Tępe narzędzia generują nadmierne naprężenia prowadzące do rozwarstwienia kompozytu.

Obróbka współbieżna zapewniająca gładkość powierzchni

Frezowanie współbieżne oznacza zgodność kierunku ruchu narzędzia z kierunkiem posuwu stołu. Zapewnia najlepszą jakość powierzchni kompozytów. Technika minimalizuje ryzyko wyrywania włókien. Tworzy gładkie wykończenie bez dodatkowych operacji.

Stabilność procesu podczas obróbki współbieżnej wymaga eliminacji luzów w układzie napędowym obrabiarki. Nawet minimalne błędy pozycjonowania mogą prowadzić do nierównomiernego skrawania. Również pogorszenia jakości powierzchni. Współczesne systemy CNC oferują kompensację luzów mechanicznych.

Zalety obróbki współbieżnej:

1. Redukcja sił skrawania o 20-30%
2. Poprawa jakości powierzchni
3. Minimalizacja drgań układu
4. Wydłużenie żywotności narzędzia
5. Zmniejszenie zużycia energii

Dodatkowym atutem frezowania współbieżnego jest ograniczenie efektu rozgrzewania strefy obróbki, co ma istotne znaczenie przy materiałach kompozytowych wrażliwych na wzrost temperatury. Niższe tarcie pomiędzy narzędziem a materiałem skutkuje mniejszym ryzykiem degradacji żywicy epoksydowej oraz ogranicza deformacje termiczne. Dzięki temu możliwe jest utrzymanie wysokiej precyzji wymiarowej nawet przy dłuższych cyklach pracy, co przekłada się na lepszą powtarzalność produkcji oraz mniejsze straty materiałowe.

Systemy chłodzenia i odpylania podczas skrawania

Chłodzenie strumieniem sprężonego powietrza stanowi najczęściej stosowaną metodę kontroli temperatury podczas obróbki kompozytów. Ciśnienie powietrza wynosi 4-6 barów. Strumień jest kierowany bezpośrednio na strefę skrawania. Chłodzenie powietrzem nie wprowadza wilgoci mogącej wpływać na właściwości żywicy.

Systemy odpylania przemysłowego muszą zapewnić skuteczne usuwanie pyłu węglowego o wielkości cząstek 0,1-10 mikrometrów. Pył kompozytowy może być szkodliwy dla zdrowia. Powoduje zużycie elementów obrabiarki. Wydajność systemu odpylania powinna wynosić minimum 1000 m³/h dla standardowego centrum obróbkowego.

Specyfikacja systemu chłodzenia:

• Ciśnienie powietrza: 4-6 barów
• Przepływ: 200-500 l/min
• Temperatura: pokojowa (20-25°C)
• Wilgotność: poniżej 50%
• Filtracja: klasa ISO 8573-1:2010

Właściwa konfiguracja systemu chłodzenia i odpylania odgrywa istotną rolę w utrzymaniu stabilnych warunków obróbki oraz ochronie operatora i maszyny. Zastosowanie suchego sprężonego powietrza zapobiega kondensacji wilgoci, która mogłaby osłabić strukturę kompozytu i wpłynąć na jakość krawędzi obróbczej. Jednocześnie skuteczna filtracja powietrza i pyłu, zgodna z normą ISO 8573-1:2010, zapewnia bezpieczne środowisko pracy oraz ogranicza osadzanie się zanieczyszczeń na prowadnicach i układach pomiarowych. Utrzymanie wysokiej czystości w strefie roboczej przekłada się bezpośrednio na dokładność procesu i trwałość komponentów obrabiarki.

Wskazówka: Regularne czyszczenie systemu odpylania oraz wymiana filtrów zapewnia efektywne usuwanie pyłu kompozytowego, co przekłada się na lepszą jakość obróbki oraz bezpieczeństwo operatora.

Porównanie tradycyjnych metod obróbki z frezowaniem CNC

Ewolucja technologii obróbki kompozytów węglowych przeszła długą drogę od ręcznych metod cięcia do zaawansowanych systemów sterowanych numerycznie. Tradycyjne techniki opierały się głównie na piłach tarczowych, nożycach hydraulicznych oraz frezach ręcznych. Charakteryzowały się ograniczoną precyzją oraz wysokim ryzykiem uszkodzeń materiału.

Ręczna obróbka kompozytów wymagała wysokich kwalifikacji operatora oraz znacznego doświadczenia w pracy z materiałami warstwowymi. Błędy ludzkie często prowadziły do strat materiałowych. Konieczność ponownego wykonania elementów. Czas obróbki pojedynczego detalu mógł być kilkukrotnie dłuższy niż w przypadku systemów zautomatyzowanych.

Automatyzacja procesu eliminująca błędy ludzkie

Systemy CNC eliminują wpływ czynnika ludzkiego na przebieg procesu obróbki poprzez precyzyjne sterowanie wszystkimi parametrami skrawania. Program obróbkowy uwzględnia właściwości materiału oraz optymalną ścieżkę narzędzia. Gwarantuje powtarzalne rezultaty niezależnie od umiejętności operatora.

Automatyczna kompensacja zużycia narzędzia zapewnia stałą jakość obróbki przez cały cykl produkcyjny. Systemy monitorowania stanu ostrza wykrywają nadmierne zużycie. Automatycznie korygują parametry skrawania lub sygnalizują konieczność wymiany narzędzia.

Możliwość programowania złożonych kształtów przestrzennych otwiera nowe możliwości konstrukcyjne niedostępne dla tradycyjnych metod. Obróbka 5-osiowa umożliwia wykonanie elementów o skomplikowanej geometrii w jednym mocowaniu. Eliminuje błędy narastające podczas wielokrotnych mocowań.

Powtarzalność wymiarowa w produkcji seryjnej

Precyzja pozycjonowania współczesnych obrabiarek CNC wynosi ±0,005 mm. Zapewnia wysoką powtarzalność wymiarową w produkcji seryjnej. Tradycyjne metody obróbki osiągały tolerancje rzędu ±0,1-0,5 mm. Często wymagały dodatkowych operacji wykończeniowych.

Automatyczna kontrola wymiarów podczas obróbki pozwala na bieżące korygowanie parametrów procesu. Systemy pomiarowe wbudowane w obrabiarkę monitorują wymiary krytyczne. Automatycznie dostrajają pozycję narzędzia w przypadku wykrycia odchyłek.

Porównanie precyzji obróbki:

Wysoka dokładność pozycjonowania oraz zintegrowana kontrola wymiarów ograniczają potrzebę stosowania kosztownych przyrządów pomiarowych poza maszyną. Pozwala to na skrócenie całkowitego czasu cyklu obróbki i zwiększenie efektywności produkcji. Obrabiarki CNC eliminują błędy wynikające z ręcznego ustawiania detalu i umożliwiają automatyczne kompensowanie odchyłek termicznych oraz mechanicznych. Przekłada się to na większą stabilność wymiarową, szczególnie w produkcji wielkoseryjnej, gdzie nawet niewielkie odchylenia mogą się kumulować i prowadzić do utraty zgodności wymiarowej.

Redukcja strat materiałowych poprzez precyzyjne programowanie

Optymalizacja ścieżki narzędzia w systemach CAM minimalizuje ilość usuwanego materiału. Maksymalizuje wykorzystanie surowca. Inteligentne algorytmy planują obróbkę w sposób minimalizujący odpady oraz czas cyklu obróbkowego. Redukcja strat materiałowych może osiągnąć 30-40% w porównaniu z metodami tradycyjnymi.

Symulacja procesu obróbki przed rozpoczęciem produkcji pozwala na wykrycie potencjalnych kolizji. Optymalizację parametrów skrawania. Wirtualne testowanie eliminuje ryzyko uszkodzenia kosztownego materiału. Również narzędzi podczas pierwszego uruchomienia programu.

Korzyści optymalizacji CAM:

1. Redukcja strat materiału o 30-40%
2. Skrócenie czasu cyklu obróbkowego
3. Eliminacja kolizji narzędzia
4. Optymalizacja wykorzystania surowca
5. Automatyczne się zagnieżdżanie elementów

Automatyczne się zagnieżdżanie elementów na arkuszu materiału maksymalizuje efektywność wykorzystania surowca. Systemy CAM uwzględniają geometrię detali. Minimalne odległości między elementami wymagane dla bezpiecznej obróbki.

Wskazówka: Inwestycja w systemy CAM z modułami optymalizacji wykorzystania materiału może przynieść oszczędności rzędu 20-30% kosztów surowca, co przy wysokiej cenie kompozytów węglowych przekłada się na znaczące korzyści ekonomiczne.

Zaawansowane technologie wspomagające obróbkę włókna węglowego

Rozwój technologii obróbki kompozytów węglowych nie ogranicza się jedynie do konwencjonalnego frezowania CNC. Współczesne zakłady produkcyjne implementują zaawansowane rozwiązania wspomagające tradycyjne metody skrawania. Technologie hybrydowe łączą różne metody obróbki w celu osiągnięcia optymalnych rezultatów. Zachowują integralność struktury materiału.

Integracja różnych technologii obróbkowych pozwala na wykorzystanie zalet każdej metody. Jednoczesna minimalizacja ich ograniczeń. Systemy wieloprocesowe umożliwiają kompleksową obróbkę elementów bez konieczności przemocowań. Transferu między różnymi stanowiskami roboczymi.

Zastosowanie wibracji ultradźwiękowych we frezowaniu

Technologia frezowania wspomaganego wibracjami ultradźwiękowymi wykorzystuje wysokoczęstotliwościowe drgania narzędzia o amplitudzie 1-10 mikrometrów. Częstotliwość wibracji wynosi 20-40 kHz. Przekracza próg słyszalności człowieka oraz eliminuje hałas podczas obróbki.

Mechanizm działania wibracji ultradźwiękowych polega na cyklicznym kontakcie i rozłączaniu narzędzia z materiałem. Przerywany charakter skrawania redukuje siły skrawania o 40-60%. Minimalizuje generowanie ciepła w strefie obróbki. Temperatura w strefie skrawania może być niższa o 100-150°C w porównaniu z obróbką konwencjonalną.

Korzyści wibracji ultradźwiękowych:

• Redukcja sił skrawania o 40-60%
• Obniżenie temperatury o 100-150°C
• Poprawa jakości powierzchni do Ra 0,2-0,8 μm
• Wydłużenie żywotności narzędzi
• Eliminacja hałasu podczas obróbki

Jakość powierzchni po obróbce ultradźwiękowej charakteryzuje się chropowatością Ra 0,2-0,8 μm. Często eliminuje konieczność dodatkowych operacji wykończeniowych. Redukcja naprężeń resztkowych w materiale poprawia właściwości zmęczeniowe gotowych elementów.

Obróbka wspomagana strumieniem wody pod wysokim ciśnieniem

Technologia Abrasive Water Jet wykorzystuje strumień wody pod ciśnieniem 3000-4000 barów z dodatkiem ścierniwa. Służy cięciu kompozytów węglowych. Metoda charakteryzuje się brakiem generowania ciepła. Możliwością cięcia materiałów o grubości do 200 mm bez ograniczeń geometrycznych.

Prędkość cięcia strumieniem wodno-ściernym wynosi 50-500 mm/min. Zależy od grubości materiału oraz wymaganej jakości krawędzi. Dokładność pozycjonowania głowicy tnącej osiąga ±0,025 mm. Zapewnia wysoką precyzję wymiarową gotowych elementów.

Parametry obróbki strumieniem wodno-ściernym:

1. Ciśnienie wody: 3000-4000 barów
2. Przepływ ścierniwa: 200-500 g/min
3. Średnica dyszy: 0,8-1,5 mm
4. Odległość dyszy od materiału: 2-5 mm
5. Prędkość cięcia: 50-500 mm/min

Zastosowanie technologii strumienia wodno-ściernego pozwala na uzyskanie gładkich krawędzi bez uszkodzeń warstw włókna i żywicy, co eliminuje konieczność dodatkowej obróbki wykańczającej. Brak obciążeń mechanicznych oraz minimalny wpływ cieplny sprawiają, że metoda ta jest szczególnie przydatna przy cięciu elementów o złożonej geometrii oraz cienkościennych struktur. Stabilność procesu i precyzja prowadzenia dyszy umożliwiają obróbkę zarówno pojedynczych komponentów, jak i większych serii produkcyjnych bez utraty jakości.

Technologia cięcia laserowego dla skomplikowanych kształtów

Cięcie laserowe kompozytów węglowych wymaga precyzyjnej kontroli mocy oraz prędkości przesuwu wiązki. Unika degradacji termicznej żywicy. Lasery CO₂ o mocy 1-5 kW zapewniają czyste cięcie materiałów o grubości do 25 mm. Przy minimalnej strefie wpływu ciepła.

Technologia cięcia laserowego umożliwia wykonanie elementów o złożonych konturach z dokładnością ±0,1 mm. Automatyczna regulacja mocy lasera w funkcji grubości materiału zapewnia stałą jakość krawędzi cięcia. Prędkość cięcia może osiągać 2000-5000 mm/min dla cienkich arkuszy kompozytowych.

Systemy chłodzenia pomocniczego gazami obojętnymi chronią strefę cięcia przed utlenianiem. Poprawiają jakość krawędzi. Azot lub argon pod ciśnieniem 5-10 barów wydmuchuje produkty spalania. Stabilizuje proces cięcia.

Wskazówka: Kombinacja różnych technologii obróbkowych w jednym cyklu produkcyjnym pozwala na wykorzystanie zalet każdej metody, co przekłada się na skrócenie czasu produkcji oraz poprawę jakości końcowej elementów kompozytowych.

Usługi frezowania CNC i obróbki włókna węglowego czyli karbonu w firmie CNC Partner

CNC Partner to wiodąca firma specjalizująca się w zaawansowanych technologiach obróbki metali oraz materiałów kompozytowych. Przedsiębiorstwo oferuje kompleksowe usługi frezowania CNC dostosowane do wymagań współczesnego przemysłu. Specjalizacja w obróbce włókna węglowego stanowi odpowiedź na rosnące zapotrzebowanie rynku na precyzyjne elementy kompozytowe.

Nowoczesny park maszynowy oraz doświadczona kadra techniczna umożliwiają realizację projektów o najwyższych standardach jakościowych. Firma obsługuje klientów z branży lotniczej, motoryzacyjnej, medycznej oraz innych sektorów wymagających najwyższej precyzji obróbki.

Zaawansowane technologie frezowania CNC

CNC Partner dysponuje nowoczesnym parkiem maszyn CNC obejmującym centra obróbkowe różnych wielkości oraz możliwości technicznych. Maszyny +GF+ Mikron VCE 1600 Pro z 2017 roku oferuje pole robocze 1700 x 900 x 800 mm. Urządzenie zapewnia precyzyjną obróbkę elementów o dużych gabarytach. Pozostałe maszyny w parku maszynowym to modele +GF+ Mikron VCE 800, AVIA VMC 800 V oraz AVIA VMC 650 V z polami roboczymi dostosowanymi do różnych wymagań produkcyjnych.

Komputerowo sterowane systemy minimalizują ryzyko błędów oraz zapewniają powtarzalność wymiarową na poziomie mikrometrów. Precyzyjne pozycjonowanie umożliwia wykonanie elementów o skomplikowanych geometriach. Automatyzacja procesów znacząco redukuje czas produkcji przy zachowaniu najwyższych standardów jakościowych.

Kluczowe możliwości techniczne:

• Tolerancje wymiarowe do kilku mikrometrów
• Obróbka materiałów od metali po kompozyty
• Produkcja serijska oraz prototypowa
• Obróbka 3-osiowa i wieloosiowa
• Zoptymalizowane programy CAM dla różnych materiałów

Firma wykorzystuje zaawansowane oprogramowanie CAM do optymalizacji ścieżek narzędzi oraz parametrów skrawania. Symulacja procesów przed rozpoczęciem produkcji eliminuje ryzyko błędów oraz maksymalizuje efektywność wykorzystania materiału.

Specjalizacja w obróbce kompozytów węglowych

Obróbka włókna węglowego wymaga specjalistycznego podejścia uwzględniającego unikalne właściwości materiału. CNC Partner stosuje dedykowane narzędzia oraz parametry skrawania dostosowane do anizotropowej struktury kompozytów. Kontrola temperatury w strefie obróbki zapobiega degradacji żywicy łączącej włókna.

Strategia obróbki uwzględnia orientację włókien w materiale oraz minimalizuje ryzyko rozwarstwienia kompozytu. Specjalne techniki chłodzenia oraz odpylania zapewniają bezpieczne warunki pracy. Systemy filtracji usuwają szkodliwy pył węglowy z obszaru obróbki.

Zalety obróbki kompozytów w CNC Partner:

1. Specjalistyczne narzędzia diamentowe oraz węglikowe
2. Parametry skrawania zoptymalizowane dla kompozytów
3. Kontrola jakości na każdym etapie produkcji
4. Minimalizacja strat materiałowych
5. Zachowanie właściwości mechanicznych kompozytu

Doświadczenie w pracy z różnymi gatunkami włókna węglowego pozwala na efektywną realizację projektów o zróżnicowanych wymaganiach technicznych. Firma obsługuje zarówno elementy prototypowe, jak i produkcję seryjną kompozytów węglowych.

Kompleksowa oferta usług obróbkowych

CNC Partner oferuje pełen zakres usług obróbki mechanicznej CNC obejmujący frezowanie, toczenie, elektrodrążenie drutowe oraz szlifowanie CNC. Kompleksowość oferty umożliwia realizację projektów wymagających różnych technologii obróbkowych. Klienci otrzymują produkty gotowe do montażu bez konieczności korzystania z usług innych firm.

Toczenie CNC realizowane na tokarce HAAS SL-30THE z 2008 roku umożliwia obróbkę elementów o średnicy maksymalnej 482 mm oraz długości do 864 mm. Maszyna wyposażona w napędzane narzędzia oraz głowice kątowe rozszerza możliwości technologiczne. Elektrodrążenie drutowe na maszynach +GF+ CUT 300SP zapewnia precyzyjne cięcie materiałów o twardości do 64 HRC.

Szlifowanie CNC wykonywane na szlifierce +JUNG z polem roboczym 2000 x 1000 mm pozwala na osiągnięcie chropowatości powierzchni Ra 0,63. Precyzyjne wykończenie powierzchni eliminuje konieczność dodatkowych operacji obróbkowych.

Dobór technologii obróbki kompozytów węglowych powinien uwzględniać charakterystykę materiału, precyzję wykonania oraz obciążenia, jakim będzie poddawany gotowy element. Konsultacja z inżynierami CNC Partner umożliwia precyzyjne dopasowanie parametrów procesu do konkretnego zastosowania, co przekłada się na wyższą jakość, mniejsze zużycie narzędzi oraz stabilność produkcji.

Firma zapewnia kompleksowe wsparcie techniczne od etapu projektowania po kontrolę jakości gotowych elementów. Doświadczeni inżynierowie doradzają w zakresie optymalizacji konstrukcji oraz wyboru najefektywniejszych metod obróbki. Skontaktuj się z CNC Partner w celu omówienia wymagań projektu oraz otrzymania profesjonalnej konsultacji technicznej dotyczącej obróbki włókna węglowego oraz innych materiałów kompozytowych.

Kontrola jakości i tolerancje wymiarowe w obróbce karbonu

Zapewnienie wysokiej jakości elementów z włókna węglowego wymaga implementacji zaawansowanych systemów kontroli na każdym etapie procesu produkcyjnego. Właściwości kompozytów, szczególnie ich anizotropowa natura oraz skomplikowana struktura warstwowa, stwarzają wyjątkowe wyzwania dla tradycyjnych metod pomiarowych. Współczesne systemy kontroli jakości muszą uwzględniać specyfikę materiałów kompozytowych.

Tolerancje wymiarowe elementów kompozytowych są często bardziej rygorystyczne niż w przypadku elementów metalowych. Wynikają z zastosowania w branżach o wysokich wymaganiach jakościowych. Przemysł lotniczy wymaga tolerancji rzędu ±0,025 mm dla elementów konstrukcyjnych. Sektor medyczny może wymagać precyzji ±0,01 mm.

Systemy pomiaru zapewniające dokładność ułamków milimetra

Współrzędnościowe maszyny pomiarowe wyposażone w specjalne głowice skanujące umożliwiają pomiar elementów kompozytowych z dokładnością ±0,002 mm. Technologia skanowania laserowego pozwala na szybką kontrolę geometrii złożonych powierzchni. Bez ryzyka uszkodzenia delikatnej struktury materiału.

Systemy pomiarowe wbudowane w obrabiarki CNC umożliwiają kontrolę wymiarów podczas procesu obróbki. Automatyczna korekta pozycji narzędzia na podstawie pomiarów w czasie rzeczywistym zapewnia utrzymanie tolerancji wymiarowych przez cały cykl produkcyjny.

Specyfikacja systemów pomiarowych:

• Dokładność pozycjonowania: ±0,001 mm
• Rozdzielczość pomiaru: 0,0001 mm
• Prędkość skanowania: 5-50 mm/s
• Powtarzalność: 0,0005 mm
• Zakres temperatury pracy: 18-22°C

Zastosowanie zintegrowanych systemów pomiarowych pozwala na wykrywanie i eliminowanie odchyleń już na etapie obróbki, co znacząco ogranicza liczbę braków i poprawia efektywność procesu. Precyzyjne dane pomiarowe są analizowane w czasie rzeczywistym, umożliwiając dynamiczne dostosowanie trajektorii narzędzia bez konieczności przerywania cyklu pracy. Takie podejście pozwala utrzymać stałą jakość produkcji nawet przy zmiennych warunkach otoczenia, a także przyspiesza wdrażanie nowych detali poprzez automatyczne dopasowanie parametrów technologicznych.

Sprawdzanie integralności struktury warstwowej po obróbce

Badania nieniszczące kompozytów węglowych wykorzystują techniki ultradźwiękowe, termograficzne oraz tomograficzne do wykrywania wewnętrznych defektów struktury. Ultrasonografia impulsowa pozwala na identyfikację delaminacji, pustek oraz włączeń obcych w głębi materiału. Zachowuje jego integralność.

Termografia w podczerwieni wykrywa nieciągłości struktury poprzez analizę rozkładu temperatury na powierzchni elementu. Poddany kontrolowanemu nagrzewaniu. Różnice w przewodnictwie cieplnym między obszarami zdrowymi a uszkodzonymi są widoczne jako anomalie termiczne.

Metody kontroli nieniszczącej:

1. Ultrasonografia: wykrywanie delaminacji i pustek
2. Termografia IR: identyfikacja nieciągłości struktury
3. Tomografia CT: analiza struktury wewnętrznej 3D
4. Penetracja kapilarna: detekcja pęknięć powierzchniowych
5. Badania radiograficzne: kontrola gęstości materiału

Tomografia komputerowa o wysokiej rozdzielczości umożliwia trójwymiarową analizę struktury wewnętrznej kompozytu z rozdzielczością rzędu mikrometrów. Metoda pozwala na dokładną ocenę jakości struktury warstwowej. Identyfikację mikropęknięć niewidocznych w badaniach powierzchniowych.

Metody wykrywania rozwarstwień i uszkodzeń mikroskopijnych

Mikroskopia elektronowa skaningowa umożliwia obserwację struktury kompozytu w powiększeniach od 10× do 100000×. Analiza mikrostruktury pozwala na ocenę jakości połączenia między włóknami a żywicą. Identyfikację mechanizmów uszkodzeń materiału podczas obróbki.

Spektroskopia w podczerwieni wykrywa zmiany chemiczne w żywicy spowodowane degradacją termiczną podczas obróbki. Analiza składu chemicznego powierzchni pozwala na optymalizację parametrów skrawania. Minimalizację uszkodzeń termicznych.

Metody kontroli jakości kompozytów:

Kontrola statystyczna procesu monitoruje kluczowe parametry jakości w czasie rzeczywistym. Sygnalizuje odchylenia od norm przed wystąpieniem produktów niezgodnych. Automatyczne systemy alarmowe zatrzymują produkcję w przypadku wykrycia przekroczeń tolerancji.

Podsumowanie

Precyzyjne frezowanie CNC fundamentalnie zmienia podejście do obróbki włókna węglowego. Wprowadza nowy standard jakości oraz efektywności produkcyjnej. Automatyzacja procesów eliminuje błędy związane z czynnikiem ludzkim. Jednocześnie zapewnia powtarzalność wymiarową na poziomie mikrometrów. Zaawansowane systemy sterowania uwzględniają anizotropowe właściwości kompozytów. Dostosowują parametry skrawania do orientacji włókien w strukturze materiału.

Implementacja specjalistycznych narzędzi diamentowych oraz węglikowych rewolucjonizuje efektywność obróbki kompozytów abrazyjnych. Optymalizacja prędkości skrawania oraz kontrola parametrów posuwu minimalizuje ryzyko rozwarstwienia. Zachowuje integralność struktury warstwowej. Systemy chłodzenia oraz odpylania zapewniają bezpieczne warunki pracy przy jednoczesnej kontroli temperatury w strefie obróbki.

Integracja zaawansowanych technologii wspomagających otwiera nowe możliwości kształtowania elementów o złożonej geometrii. Wibracje ultradźwiękowe czy obróbka strumieniem wodno-ściernym. Kombinacja różnych metod obróbkowych pozwala na maksymalne wykorzystanie zalet każdej technologii przy minimalizacji ich ograniczeń. Współczesne systemy kontroli jakości gwarantują spełnienie rygorystycznych wymagań przemysłu lotniczego oraz medycznego. Zapewniają tolerancje wymiarowe rzędu setnych części milimetra.

Źródła:

1. https://www.sciencedirect.com/science/article/pii/S2238785424023202
2. https://www.sciencedirect.com/science/article/pii/S2212827114009482
3. https://journals.sagepub.com/doi/full/10.1177/09673911211020620
4. https://bibliotekanauki.pl/articles/2181747
5. https://wim.put.poznan.pl/instytut-technologii-mechanicznej/projekty/DEC-2022/06/X/ST8/01712
6. https://winntbg.bg.agh.edu.pl/rozprawy2/11323/full11323.pdf
7. https://kompozyty.ptmk.net/pliczki/pliki/semVI_62.pdf
8. https://www.kompozyty.com.pl/wlokna_weglowe,s40.html
9. https://pl.hgcomposites.com/info/testing-methods-of-carbon-fiber-products-85710271.html
