Toczenie CNC stanowi jedną z najważniejszych technologii obróbki skrawaniem w nowoczesnym przemyśle. Metoda ta umożliwia wytwarzanie elementów cylindrycznych o różnorodnych kształtach, rozmiarach i stopniu skomplikowania. Precyzja wykonania osiąga tolerancje rzędu kilku mikrometrów, co czyni tę technologię niezastąpioną w produkcji wysokiej jakości komponentów.
Współczesne tokarki CNC pozwalają na obróbkę materiałów od miniaturowych detali elektronicznych po masywne elementy przemysłowe. Zakres możliwości obejmuje części o średnicach od kilku milimetrów do kilku metrów. Różnorodność materiałów obrabialnych sprawia, że toczenie CNC znajduje zastosowanie w niemal każdej branży przemysłowej, od elektroniki po przemysł ciężki.
Czym jest toczenie CNC i jak działa proces obróbki?
Toczenie CNC to zaawansowana metoda obróbki skrawaniem wykorzystująca komputerowe sterowanie numeryczne. Proces polega na obracaniu przedmiotu obrabianego wokół własnej osi podczas jednoczesnego przemieszczania narzędzia skrawającego. Sterowanie numeryczne zapewnia precyzyjną kontrolę wszystkich parametrów obróbki zgodnie z zaprogramowanym kodem.
Tokarka CNC składa się z kilku kluczowych elementów konstrukcyjnych. Wrzeciono główne napędza i obraca przedmiot obrabiany z określoną prędkością. Suport z narzędziami przemieszcza się w kierunkach osiowym i promieniowym według zaprogramowanych trajektorii. System sterowania CNC kontroluje wszystkie ruchy i parametry obróbki na podstawie wprowadzonego programu.
Podstawowe operacje toczenia CNC
Toczenie wzdłużne polega na usuwaniu materiału równolegle do osi obrotu przedmiotu. Operacja ta służy do nadawania kształtu zewnętrznym powierzchniom cylindrycznym oraz redukcji średnicy materiału wyjściowego. Toczenie poprzeczne wykonuje się prostopadle do osi obrotu. Służy ono do obróbki czół elementów oraz tworzenia rowków i podcięć.
Toczenie kształtowe umożliwia wykonywanie skomplikowanych profili powierzchni obrotowych. Narzędzia kształtowe lub precyzyjne sterowanie CNC pozwalają na tworzenie łuków, stożków i innych złożonych geometrii. Gwintowanie na tokarce CNC wykonuje się za pomocą specjalnych narzędzi gwintowniczych lub metodą interpolacji helikalnej.
Wytaczanie polega na powiększaniu otworów już istniejących w materiale. Operacja ta wymaga specjalnych noży wytaczarskich oraz wysokiej sztywności układu maszyna-narzędzie-przedmiot. Nacinanie rowków i podcięć realizuje się za pomocą wąskich noży kształtowych o odpowiedniej geometrii.
Zalety technologii CNC w toczeniu
Automatyzacja procesu znacznie zwiększa produktywność i powtarzalność wyników produkcyjnych. Operator programuje tokarkę jednokrotnie, a maszyna wykonuje identyczne operacje wielokrotnie bez utraty precyzji. Precyzja wymiarowa osiąga tolerancje rzędu kilku mikrometrów przy odpowiednim doborze parametrów skrawania. Chropowatość powierzchni można kontrolować poprzez optymalizację prędkości skrawania i posuwu.
Elastyczność produkcyjna pozwala na szybkie przejście między różnymi typami detali. Zmiana programu CNC umożliwia obróbkę odmiennych kształtów bez czasochłonnego przestawienia maszyny. Kompleksowość obróbki na jednej maszynie redukuje liczbę operacji technologicznych i skraca czas produkcji.
Jakie małe detale można wykonać metodą toczenia CNC?
Małe detale toczone charakteryzują się wymiarami nieprzekraczającymi kilkudziesięciu milimetrów średnicy. Precyzja wykonania takich elementów wymaga specjalistycznych tokarek o wysokiej sztywności i dokładności pozycjonowania. Branża elektroniczna, medyczna i precyzyjna mechanika najczęściej wykorzystuje tego typu komponenty w swoich produktach.
Miniaturyzacja urządzeń elektronicznych napędza zapotrzebowanie na coraz mniejsze detale o wysokiej precyzji. Tolerancje wymiarowe często nie przekraczają kilku mikrometrów przy jednoczesnych wymaganiach dotyczących jakości powierzchni. Materiały stosowane to głównie stale nierdzewne, mosiądz, aluminium oraz specjalistyczne tworzywa sztuczne.
Komponenty elektroniczne i elektryczne
Przemysł elektroniczny wymaga elementów o bardzo małych wymiarach i wyjątkowej precyzji wykonania. Tuleje izolacyjne chronią przewody elektryczne przed uszkodzeniami mechanicznymi i zapewniają odpowiednią izolację elektryczną. Dystanse między płytkami drukowanymi utrzymują właściwe odstępy między komponentami elektronicznymi oraz zapobiegają powstawaniu zwarć elektrycznych.
Elementy elektroniczne małogabarytowe:
- Tuleje izolacyjne dla przewodów o średnicach 0,5-5 mm
- Dystanse między płytkami drukowanymi o wysokościach 2-15 mm
- Gniazda i wtyki połączeń elektrycznych o precyzji ±0,01 mm
- Obudowy miniaturowych czujników temperatury i wilgotności
- Elementy łożyskowe dla mikro-silników krokowych
- Prowadnice dla przełączników suwakowych i obrotowych
- Korpusy diod LED wysokiej mocy z żebrami chłodzącymi
- Radiatory dla układów scalonych o powierzchni do 10 cm²
Gniazda i wtyki muszą charakteryzować się idealnym dopasowaniem dla zapewnienia niezawodności połączeń elektrycznych. Obudowy czujników wymagają szczelności i odporności na czynniki atmosferyczne. Elementy łożyskowe dla mikro-silników pracują przy wysokich obrotach wymagając minimalnych luzów łożyskowych.
Detale medyczne i dentystyczne
Branża medyczna stawia najwyższe wymagania jakościowe i sanitarne wobec produkowanych komponentów. Materiały muszą być biokompatybilne i odporne na wielokrotną sterylizację w wysokich temperaturach. Precyzja wykonania wpływa bezpośrednio na bezpieczeństwo pacjentów i skuteczność zabiegów medycznych. Stal nierdzewna chirurgiczna stanowi podstawowy materiał konstrukcyjny dla instrumentów medycznych.
Instrumenty chirurgiczne wymagają ostrzenia krawędzi skrawających oraz idealnej gładkości powierzchni. Komponenty implantów muszą charakteryzować się biokompatybiln ością i odpornością na korozję w środowisku organizmu ludzkiego. Precyzyjne elementy aparatów ortodontycznych wymagają indywidualnego dopasowania do anatomii pacjenta.
Wskazówka: Przy toczeniu małych detali medycznych kluczowe jest utrzymanie sterylności procesu produkcyjnego oraz dokumentowanie każdego etapu obróbki zgodnie z normami ISO 13485.
Które średnie części powstają w procesie toczenia CNC?
Średnie części toczone obejmują elementy o średnicach od kilku centymetrów do około pół metra. Kategoria ta stanowi największą grupę produkowanych detali w przemyśle maszynowym i motoryzacyjnym. Części te często pełnią funkcje konstrukcyjne i wymagają wysokiej wytrzymałości mechanicznej oraz odporności na zużycie.
Produkcja średnich części charakteryzuje się większą stabilnością procesu obróbki w porównaniu z detalami miniaturowymi. Możliwość zastosowania większych sił skrawania pozwala na wyższą wydajność produkcji. Materiały konstrukcyjne obejmują stale węglowe, stale stopowe, żeliwa oraz aluminium i jego stopy.
Elementy przemysłu motoryzacyjnego
Przemysł motoryzacyjny stanowi jeden z największych odbiorców średnich części toczonych. Wały napędowe przenoszą moment obrotowy między różnymi podzespołami pojazdu wymagając wysokiej precyzji wykonania i wytrzymałości na skręcanie. Tłoki silników spalinowych muszą charakteryzować się idealną cylindrycznością oraz odpornością na wysokie temperatury i ciśnienia.
Elementy układu kierowniczego wymagają precyzyjnego wykonania dla zapewnienia bezpieczeństwa jazdy. Komponenty układu hamulcowego muszą spełniać rygorystyczne normy bezpieczeństwa i wytrzymałości. Części zawieszenia pojazdu pracują w trudnych warunkach obciążeń dynamicznych i korozji.
Komponenty motoryzacyjne średniej wielkości:
- Wały napędowe o średnicach 20-80 mm i długościach do 500 mm
- Tłoki silników spalinowych z rowkami na pierścienie tłokowe
- Elementy układu kierowniczego – czopy i tuleje kierownicze
- Komponenty układu hamulcowego – tłoki i cylindry hamulcowe
- Części zawieszenia – tuleje amortyzatorów i stabilizatorów
- Koła zębate przekładni mechanicznych o modułach 2-8 mm
- Wałki rozrządu z krzywkami o precyzyjnych profilach
- Elementy sprzęgieł – tarcze dociskowe i pierścienie synchronizacyjne
Koła zębate przekładni wymagają wysokiej precyzji wykonania zębów dla zapewnienia cichej pracy i długiej żywotności. Wałki rozrządu z krzywkami muszą charakteryzować się precyzyjnymi profilami krzywek wpływającymi na pracę silnika.
Części przemysłu maszynowego
Przemysł maszynowy wykorzystuje średnie części toczone jako komponenty konstrukcyjne maszyn i urządzeń przemysłowych. Wrzeciona obrabiarek wymagają najwyższej precyzji wykonania i wyważenia dynamicznego. Elementy hydrauliczne pracują pod wysokimi ciśnieniami wymagając szczelności i wytrzymałości.
Komponenty pneumatyczne muszą charakteryzować się gładkością powierzchni wewnętrznych dla minimalizacji oporów przepływu. Części pomp i kompresorów wymagają odporności na zużycie i korozję. Elementy przekładni mechanicznych przenoszą duże obciążenia wymagając wysokiej twardości powierzchni.
Wskazówka: Średnie części przemysłowe często wymagają obróbki cieplnej po toczeniu dla uzyskania odpowiedniej twardości i wytrzymałości mechanicznej.
Jakie duże elementy można wytaczać na tokarkach CNC?
Duże elementy toczone charakteryzują się wymiarami przekraczającymi pół metra średnicy lub długości. Obróbka takich części wymaga specjalistycznych tokarek o dużych wymiarach roboczych i wysokiej mocy napędowej. Przemysł stoczniowy, energetyczny i górniczy stanowią głównych odbiorców tego typu komponentów.
Wyzwania technologiczne obróbki dużych elementów obejmują zapewnienie sztywności układu technologicznego oraz kontrolę odkształceń termicznych. Długie wały wymagają podparcia koników lub lunet dla zapobiegania ugięciom podczas obróbki. Masywne elementy generują duże siły skrawania wymagające odpowiedniej mocy i sztywności tokarki.
Komponenty przemysłu energetycznego
Przemysł energetyczny wykorzystuje duże elementy toczone w elektrowniach, rafineriach i zakładach petrochemicznych. Wały turbin parowych i gazowych wymagają najwyższej precyzji wykonania i wyważenia dynamicznego. Cylindry hydrauliczne siłowników przemysłowych muszą charakteryzować się idealną cylindrycznością powierzchni wewnętrznych.
Elementy wymienników ciepła wymagają odporności na wysokie temperatury i agresywne media chemiczne. Komponenty pomp przemysłowych przenoszą duże obciążenia hydrauliczne i mechaniczne. Części armatury przemysłowej muszą zapewniać szczelność przy wysokich ciśnieniach roboczych.
Duże elementy energetyczne i przemysłowe:
- Wały turbin parowych o średnicach 200-1500 mm
- Cylindry hydrauliczne siłowników o średnicach wewnętrznych 100-800 mm
- Elementy wymienników ciepła – płaszcze i rurki o długościach do 6000 mm
- Komponenty pomp przemysłowych – wirniki i obudowy o średnicach do 2000 mm
- Części armatury przemysłowej – korpusy zaworów i przepustnic
- Wały napędowe młynów przemysłowych o średnicach 300-1200 mm
- Elementy przenośników taśmowych – bębny napędowe i naprężające
- Komponenty urządzeń górniczych – wały wyciągów i przenośników
Wały napędowe młynów przemysłowych wymagają wysokiej wytrzymałości na zmęczenie materiału. Elementy przenośników taśmowych muszą charakteryzować się odpornością na zużycie ścierne i korozję atmosferyczną.
Elementy przemysłu stoczniowego
Przemysł stoczniowy wykorzystuje największe elementy toczone produkowane na tokarkach CNC. Wały śrubowe statków wymagają precyzyjnego wykonania powierzchni pod łożyska oraz połączenia z śrubą napędową. Elementy układów sterowych statków muszą charakteryzować się niezawodnością i odpornością na środowisko morskie.
Komponenty silników okrętowych wymagają wysokiej wytrzymałości i odporności na drgania. Części systemów kotwicznych muszą przenosić ogromne obciążenia podczas cumowania statków. Elementy układów hydraulicznych statków pracują w trudnych warunkach eksploatacyjnych.
Wskazówka: Duże elementy stoczniowe często wymagają obróbki w kilku ustawieniach ze względu na ograniczenia wymiarowe tokarek oraz konieczność zapewnienia dostępu narzędzi do wszystkich powierzchni.
Usługi toczenia CNC w firmie CNC Partner
CNC Partner oferuje kompleksowe usługi toczenia CNC na najwyższym poziomie technologicznym. Nowoczesny park maszynowy umożliwia obróbkę elementów o różnorodnych wymiarach i kształtach. Doświadczona kadra techniczna gwarantuje wysoką jakość wykonania i dotrzymanie terminów realizacji.
Firma specjalizuje się w toczeniu precyzyjnym elementów dla różnych branż przemysłowych. Zaawansowane technologie toczenia CNC zapewniają wysoką powtarzalność i precyzję obróbki. Możliwość obróbki różnorodnych materiałów konstrukcyjnych rozszerza zakres oferowanych usług.
Toczenie CNC w CNC Partner charakteryzuje się niezawodnością, precyzją i wysoką jakością wykonania. Firma jest w stanie sprostać nawet najbardziej wymagającym projektom technologicznym. Produkty wykonywane są z dbałością o każdy szczegół konstrukcyjny i wymiarowy.
Kompleksowa oferta usług
CNC Partner oferuje szeroki zakres usług obróbki CNC obejmujący frezowanie CNC, toczenie CNC, cięcie elektroerozyjne oraz szlifowanie CNC. Technologie umożliwiają produkcję precyzyjnych części dla różnych gałęzi przemysłu. Firma gwarantuje kontakt w ciągu 20 minut od złożenia zapytania oraz wycenę w ciągu 48 godzin.
Ceny usług obróbki CNC Partner wahają się od 135 do 250 złotych za godzinę w zależności od złożoności i wymagań projektu. Firma oferuje dostawy na terenie Unii Europejskiej. Klienci pochodzą z Polski oraz krajów europejskich takich jak Francja, Niemcy, Dania, Szwajcaria i Belgia.
CNC Partner koncentruje się na indywidualnym podejściu do każdego klienta, oferując rozwiązania dostosowane do specyficznych wymagań i specyfikacji projektowych niezależnie od branży.
Usługi obróbki metali CNC

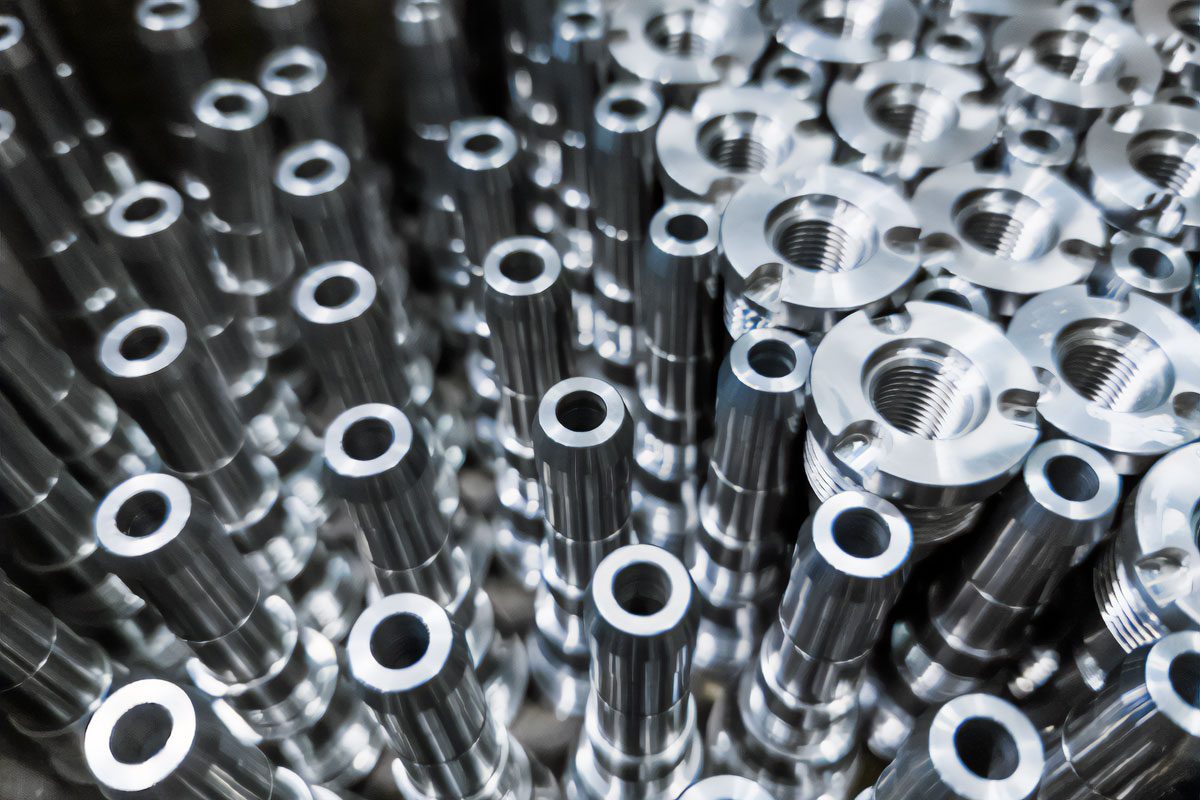

Precyzyjne komponenty cylindryczne w obróbce tokarskiej
Komponenty cylindryczne stanowią podstawową grupę elementów produkowanych metodą toczenia CNC. Charakteryzują się one osiową symetrią i różnorodnością kształtów powierzchni zewnętrznych i wewnętrznych. Precyzja wykonania takich elementów zależy od sztywności układu technologicznego oraz właściwego doboru parametrów skrawania.
Cylindryczność powierzchni zewnętrznych osiąga tolerancje rzędu kilku mikrometrów przy odpowiedniej technologii obróbki. Powierzchnie wewnętrzne wymagają specjalnych narzędzi wytaczarskich oraz kontroli odkształceń termicznych. Chropowatość powierzchni można kontrolować poprzez optymalizację geometrii narzędzi i parametrów skrawania.
Wały i osie mechaniczne
Wały mechaniczne stanowią podstawowe elementy konstrukcyjne maszyn i urządzeń przemysłowych. Przenoszą one moment obrotowy między różnymi podzespołami wymagając wysokiej precyzji wykonania powierzchni pod łożyska. Koncentryczność powierzchni łożyskowych nie może przekraczać kilku mikrometrów dla zapewnienia prawidłowej pracy łożysk.
Osie mechaniczne różnią się od wałów tym, że nie przenoszą momentu obrotowego lecz jedynie obciążenia poprzeczne. Wymagają one wysokiej prostoliniowości i cylindryczności powierzchni roboczych. Powierzchnie te często poddawane są dodatkowej obróbce wykończeniowej dla uzyskania odpowiedniej jakości powierzchni.
Wały wielostopniowe charakteryzują się różnymi średnicami na poszczególnych odcinkach długości. Przejścia między różnymi średnicami wymagają precyzyjnego wykonania promieni zaokrągleń. Rowki na pierścienie Segera lub uszczelnienia muszą być wykonane z wysoką dokładnością wymiarową.
Tuleje i pierścienie
Tuleje cylindryczne pełnią funkcje prowadzące, uszczelniające lub dystansowe w konstrukcjach mechanicznych. Powierzchnie wewnętrzne wymagają wysokiej cylindryczności i gładkości dla zapewnienia prawidłowego współpracy z elementami ruchomymi. Tolerancje wymiarowe otworów często nie przekraczają kilkunastu mikrometrów.
Pierścienie mechaniczne wykorzystywane są jako elementy dystansowe, uszczelniające lub dekoracyjne. Wymagają one wysokiej płaskości powierzchni czołowych oraz koncentryczności powierzchni wewnętrznych i zewnętrznych. Materiały stosowane obejmują stale, stopy aluminium oraz tworzywa sztuczne.
Rodzaje tulejek i pierścieni:
- Tuleje łożyskowe z brązu lub stali
- Pierścienie dystansowe o różnych grubościach
- Tuleje prowadzące dla elementów pneumatycznych
- Pierścienie uszczelniające z materiałów elastycznych
- Tuleje redukcyjne do połączeń mechanicznych
- Pierścienie ozdobne z materiałów kolorowych
Wskazówka: Przy toczeniu tulejek i pierścieni kluczowe jest zapewnienie odpowiedniego chłodzenia strefy skrawania dla uniknięcia odkształceń termicznych wpływających na cylindryczność.
Skomplikowane kształty obrotowe w technologii CNC
Technologia CNC umożliwia wykonywanie skomplikowanych kształtów obrotowych o złożonych profilach powierzchni. Sterowanie numeryczne pozwala na precyzyjną kontrolę trajektorii narzędzia oraz interpolację krzywych i łuków. Programowanie takich kształtów wymaga zaawansowanego oprogramowania CAD/CAM oraz doświadczenia operatora.
Skomplikowane profile powierzchni wymagają specjalnych narzędzi kształtowych lub obróbki wieloprzejściowej narzędziami standardowymi. Kontrola jakości takich elementów wymaga specjalistycznej aparatury pomiarowej. Tolerancje kształtu często nie przekraczają kilkunastu mikrometrów na całej długości profilu.
Elementy o profilach krzywoliniowych
Profile krzywoliniowe charakteryzują się płynnie zmieniającymi się promieniami krzywizny powierzchni. Wykonanie takich kształtów wymaga interpolacji krzywych w systemie sterowania CNC. Narzędzia muszą być odpowiednio dobrane pod kątem geometrii i materiału skrawanego.
Kontrola jakości profilów krzywoliniowych wymaga specjalistycznych przyrządów pomiarowych lub maszyn współrzędnościowych. Odchyłki kształtu mierzone są w wielu punktach wzdłuż profilu. Chropowatość powierzchni krzywoliniowych zależy od parametrów skrawania oraz geometrii narzędzia.
Elementy dekoracyjne często charakteryzują się skomplikowanymi profilami krzywoliniowymi. Komponenty funkcjonalne wymagają precyzyjnego odwzorowania kształtu projektowego. Profile aerodynamiczne muszą charakteryzować się gładkością powierzchni i dokładnością kształtu.
Gwinty specjalne i profile kształtowe
Gwinty specjalne różnią się od gwintów standardowych kształtem profilu lub skokiem gwintu. Wykonanie takich gwintów wymaga specjalnych narzędzi gwintowniczych lub obróbki metodą interpolacji helikalnej. Kontrola jakości gwintów specjalnych wymaga specjalistycznych przyrządów pomiarowych.
Profile kształtowe charakteryzują się nieregularnymi kształtami przekroju poprzecznego. Mogą to być profile wielokątne, eliptyczne lub o dowolnych kształtach projektowych. Wykonanie takich profili wymaga specjalnych uchwytów i narzędzi.
Przykłady skomplikowanych kształtów obrotowych:
- Profile aerodynamiczne łopatek turbin
- Gwinty trapezowe o dużych skokach
- Elementy dekoracyjne o krzywoliniowych kształtach
- Profile kształtowe do połączeń mechanicznych
- Gwinty wielozwojne o różnych skokach
- Elementy optyczne o parabolicznych powierzchniach
Wskazówka: Skomplikowane kształty obrotowe często wymagają symulacji procesu obróbki w oprogramowaniu CAM dla uniknięcia kolizji narzędzia z przedmiotem obrabianym.
Branżowe zastosowania różnych rozmiarów detali toczonych
Różne branże przemysłowe wykorzystują detale toczone o specyficznych wymiarach i wymaganiach jakościowych. Przemysł lotniczy wymaga elementów o najwyższej precyzji i wytrzymałości przy minimalnej masie. Przemysł motoryzacyjny koncentruje się na elementach o wysokiej niezawodności i odporności na zużycie.
Przemysł medyczny stawia najwyższe wymagania biokompatybilności i sterylności produkowanych elementów. Przemysł energetyczny wymaga komponentów o wysokiej wytrzymałości i odporności na ekstremalne warunki pracy. Każda branża ma specyficzne normy i standardy jakościowe.
Przemysł lotniczy i kosmiczny
Przemysł lotniczy wykorzystuje detale toczone o najwyższych wymaganiach jakościowych i wytrzymałościowych. Elementy silników lotniczych wymagają odporności na wysokie temperatury i obciążenia dynamiczne. Komponenty układów hydraulicznych muszą charakteryzować się niezawodnością i szczelnością.
Materiały stosowane w lotnictwie obejmują stopy tytanu, stopy niklu oraz kompozyty metalowe. Procesy obróbki muszą być certyfikowane zgodnie z normami lotniczymi. Kontrola jakości obejmuje badania nieniszczące oraz testy wytrzymałościowe.
Elementy podwozia samolotów wymagają wysokiej wytrzymałości na zmęczenie materiału. Komponenty układów sterowania lotem muszą spełniać rygorystyczne wymagania bezpieczeństwa. Części silników odrzutowych pracują w ekstremalnych warunkach temperaturowych.
Przemysł medyczny i farmaceutyczny
Przemysł medyczny wymaga elementów o najwyższych standardach czystości i biokompatybilności. Instrumenty chirurgiczne muszą charakteryzować się ostrością krawędzi skrawających oraz odpornością na sterylizację. Komponenty implantów wymagają biokompatybilności i odporności na korozję w organizmie.
Materiały medyczne obejmują stale nierdzewne chirurgiczne, stopy tytanu oraz ceramiki biomedyczne. Procesy produkcji muszą być walidowane zgodnie z normami farmaceutycznymi. Dokumentacja produkcji musi umożliwiać pełną identyfikowalność produktu.
Zastosowania branżowe detali toczonych:
- Lotnictwo – elementy silników, podwozia, układów hydraulicznych
- Motoryzacja – wały, tłoki, komponenty przekładni i hamulców
- Medycyna – instrumenty chirurgiczne, implanty, komponenty aparatury
- Energetyka – wały turbin, cylindry hydrauliczne, elementy armatury
- Elektronika – obudowy, radiatory, elementy precyzyjne
- Przemysł spożywczy – komponenty maszyn, elementy transportowe
Wskazówka: Wybór odpowiedniej branżowej specjalizacji wymaga inwestycji w specjalistyczne wyposażenie, certyfikaty jakości oraz szkolenie personelu zgodnie z wymaganiami branżowymi.
Możliwości i ograniczenia współczesnych tokarek CNC
Współczesne tokarki CNC charakteryzują się wysoką precyzją, sztywnością i możliwościami obróbkowymi. Systemy sterowania umożliwiają realizację skomplikowanych programów obróbki z interpolacją krzywych i powierzchni. Automatyczne systemy wymiany narzędzi skracają czasy pomocnicze i zwiększają produktywność.
Ograniczenia technologiczne dotyczą głównie wymiarów obrabialnych przedmiotów oraz dostępnych mocy napędowych. Bardzo długie wały wymagają specjalnych podpór i systemów eliminacji drgań. Materiały trudnoskrawalne wymagają specjalnych narzędzi i strategii obróbki.
Możliwości technologiczne
Nowoczesne tokarki CNC osiągają precyzję pozycjonowania rzędu jednego mikrometra. Systemy kompensacji błędów geometrycznych i termicznych dodatkowo zwiększają dokładność obróbki. Wieloosiowe tokarki umożliwiają obróbkę skomplikowanych kształtów w jednym ustawieniu.
Automatyczne systemy pomiaru narzędzi i przedmiotów obrabialnych eliminują błędy nastawcze. Systemy monitorowania procesu skrawania wykrywają zużycie narzędzi i nieprawidłowości obróbki. Adaptacyjne sterowanie parametrami skrawania optymalizuje proces w czasie rzeczywistym.
Możliwość obróbki różnorodnych materiałów obejmuje stale, stopy nieżelazne, tworzywa sztuczne oraz materiały kompozytowe. Specjalne powłoki narzędzi zwiększają trwałość i umożliwiają obróbkę materiałów trudnoskrawalnych. Wysokie prędkości skrawania skracają czasy obróbki.
Ograniczenia i wyzwania technologiczne
Główne ograniczenia tokarek CNC dotyczą wymiarów przestrzeni roboczej oraz dostępnych momentów napędowych. Obróbka bardzo długich wałów wymaga specjalnych podpór eliminujących ugięcia. Masywne przedmioty wymagają tokarek o wysokiej nośności i sztywności.
Materiały trudnoskrawalne generują wysokie temperatury skrawania wymagające intensywnego chłodzenia. Niektóre materiały kompozytowe wymagają specjalnych strategii obróbki ze względu na niejednorodność struktury. Bardzo twarde materiały ograniczają prędkości skrawania i trwałość narzędzi.
| Parametr | Możliwości | Ograniczenia |
|---|---|---|
| Precyzja pozycjonowania | ±1 μm | Odkształcenia termiczne |
| Maksymalna średnica | Do 2000 mm | Sztywność układu |
| Długość obróbki | Do 6000 mm | Ugięcia wałów |
| Prędkość wrzeciona | Do 10000 obr/min | Wyważenie dynamiczne |
| Moc napędowa | Do 100 kW | Ograniczenia materiałowe |
Wskazówka: Wybór odpowiedniej tokarki CNC powinien uwzględniać nie tylko aktualne potrzeby produkcyjne, ale również planowany rozwój asortymentu i wymagania przyszłych projektów.
Podsumowanie
Toczenie CNC stanowi fundamentalną technologię obróbki skrawaniem umożliwiającą produkcję elementów cylindrycznych o różnorodnych rozmiarach i kształtach. Od miniaturowych komponentów elektronicznych po masywne elementy przemysłowe – zakres możliwości tej technologii obejmuje praktycznie wszystkie branże przemysłowe. Precyzja wykonania osiągająca tolerancje mikrometrowe oraz powtarzalność procesu czyni toczenie CNC niezastąpioną metodą produkcji wysokiej jakości detali.
Rozwój technologii CNC, zaawansowanych materiałów narzędziowych oraz systemów sterowania kontinuuje rozszerzanie możliwości obróbkowych. Firmy takie jak CNC Partner, łączące wieloletnie doświadczenie z nowoczesnymi technologiami, odgrywają kluczową rolę w realizacji najbardziej wymagających projektów przemysłowych. Przyszłość toczenia CNC związana jest z dalszą automatyzacją, integracją systemów pomiarowych oraz rozwojem obróbki materiałów zaawansowanych technologicznie.
