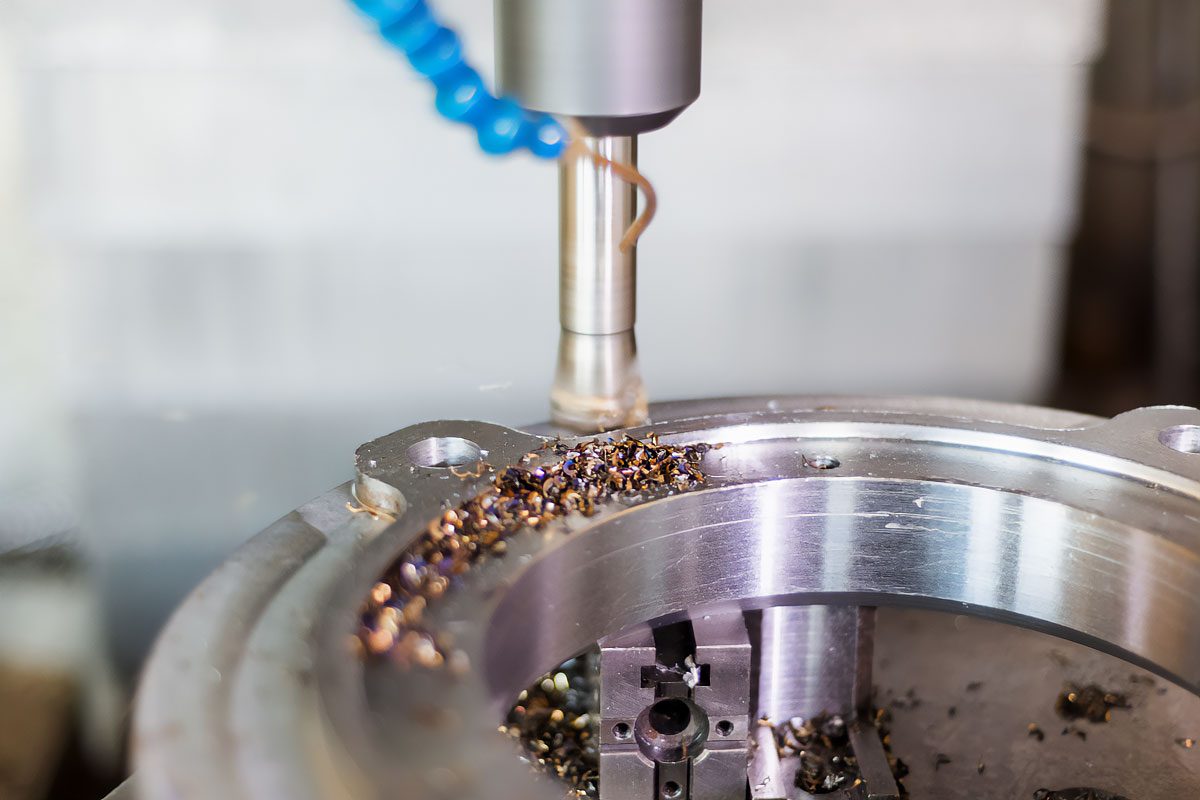

Na czym polega proces frezowania CNC

Frezowanie CNC to zaawansowana metoda obróbki materiałów, która wykorzystuje komputerowo sterowane maszyny do precyzyjnego kształtowania elementów. Proces polega na usuwaniu materiału za pomocą obracającego się narzędzia skrawającego, czyli frezu. W odróżnieniu od tradycyjnych metod, gdzie maszynę kontroluje operator, frezowanie CNC zapewnia pełne sterowanie komputerowe.

Proces rozpoczyna się od stworzenia cyfrowego modelu 3D części przy użyciu oprogramowania CAD. Model przekształcany jest następnie w kod maszynowy zawierający instrukcje dla frezarki CNC. Maszyna, interpretując te dane, wykonuje precyzyjne ruchy, kształtując materiał według zaprogramowanego wzoru.

Frezowanie CNC pozwala na tworzenie skomplikowanych kształtów z wysoką precyzją, często osiągając tolerancje na poziomie mikrometrów. Technologia znajduje zastosowanie w wielu branżach, takich jak motoryzacja, lotnictwo, medycyna czy produkcja form wtryskowych. Precyzja, powtarzalność i automatyzacja produkcji sprawiają, że frezowanie CNC stało się kluczowym narzędziem nowoczesnej obróbki. Umożliwia tworzenie wysokiej jakości części w sposób wydajny i ekonomiczny.

Etapy obróbki materiału w technologii CNC

Proces frezowania CNC składa się z kilku etapów, które są kluczowe dla uzyskania wysokiej jakości produktu. Każdy etap wymaga precyzji oraz staranności, aby osiągnąć optymalne wyniki.

Przygotowanie projektu

Pierwszym krokiem jest opracowanie trójwymiarowego modelu CAD detalu. Model musi być dokładny, uwzględniając wszystkie wymagania geometryczne. Na jego podstawie generowany jest program CNC zawierający szczegółowe instrukcje dla maszyny.

Przygotowanie materiału

Dobór odpowiedniego materiału ma kluczowe znaczenie. Należy uwzględnić właściwości mechaniczne, łatwość obróbki i koszty. Przed rozpoczęciem obróbki materiał jest często wstępnie obrabiany, by uzyskać przybliżone wymiary i kształt.

Ustawienie maszyny

Etap obejmuje montaż narzędzi skrawających, ustawienie punktów zerowych maszyny oraz konfigurację parametrów, takich jak prędkość obrotowa wrzeciona i posuw.

Mocowanie obrabianego przedmiotu

Stabilne mocowanie detalu na stole roboczym jest kluczowe dla dokładności obróbki. Wykorzystuje się różne techniki mocowania, zależne od rozmiaru i kształtu elementu.

Proces obróbki

Właściwa obróbka CNC dzieli się na trzy etapy:

• Obróbka zgrubna – usuwanie większości nadmiaru materiału.
• Obróbka półwykańczająca – zbliżenie do ostatecznego kształtu.
• Obróbka wykańczająca – osiągnięcie finalnych wymiarów i jakości powierzchni.

Kontrola jakości

Po zakończeniu obróbki detal poddawany jest dokładnej kontroli wymiarowej i jakościowej. Stosuje się nowoczesne narzędzia pomiarowe, takie jak maszyny współrzędnościowe czy skanery 3D.

Wykończenie

Ostatni etap obejmuje dodatkowe czynności, np. gratowanie, polerowanie lub obróbkę cieplną, zależnie od wymagań końcowego produktu.

Aby ograniczyć wibracje podczas obróbki, które mogą wpływać na jakość powierzchni, zaleca się stosowanie tłumików drgań w uchwycie narzędziowym. Taki zabieg znacząco poprawia jakość wykończenia, szczególnie przy obróbce cienkich ścianek lub przy dużym wysięgu narzędzia.

Rodzaje narzędzi stosowanych w frezowaniu CNC

Frezowanie CNC wykorzystuje szeroką gamę narzędzi, dobieranych w zależności od rodzaju obróbki, materiału oraz oczekiwanego efektu. Znajomość różnych frezów i ich zastosowań pomaga osiągnąć optymalne rezultaty.

Frezy walcowo-czołowe

Uniwersalne narzędzia o cylindrycznym kształcie z ostrzami na czole i obwodzie. Wykorzystywane do obróbki płaszczyzn, rowków i konturów.

• Frezy z węglika spiekanego – zapewniają wysoką trwałość i pracę z dużymi prędkościami.
• Frezy ze stali szybkotnącej (HSS) – ekonomiczne rozwiązanie do mniej wymagających zadań.

Frezy kuliste

Narzędzia z półkulistym zakończeniem, idealne do obróbki powierzchni trójwymiarowych, np. form wtryskowych i matryc.

Frezy tarczowe

Stosowane do wycinania głębokich rowków i szczelin. Wyróżniają się dużą średnicą w stosunku do grubości.

Frezy kątowe

Umożliwiają obróbkę powierzchni pod kątem, przydatne w produkcji kół zębatych i przy fazowaniu krawędzi.

Frezy trzpieniowe

Mniejsze średnice narzędzi pozwalają na precyzyjną obróbkę głębokich kieszeni i otworów.

Frezy do gwintów

Specjalistyczne narzędzia do wycinania gwintów wewnętrznych i zewnętrznych.

Frezy modułowe

Stosowane w produkcji kół zębatych, mają profil dopasowany do modułu koła.

Frezy do obróbki wysokowydajnej (HPC)

Charakteryzują się specjalną geometrią i powłokami, które umożliwiają bardzo szybkie i efektywne skrawanie.

Mikrofrezy

Narzędzia o średnicach poniżej 1 mm, wykorzystywane w obróbce miniaturowych elementów, np. w elektronice.

Czynniki wpływające na wybór narzędzia

Dobór narzędzia zależy od:

• Rodzaju materiału,
• Wymaganej dokładności i jakości powierzchni,
• Wydajności procesu,
• Stabilności układu obrabiarka-uchwyt-detale.

Kluczowe parametry skrawania

Każde narzędzie wymaga indywidualnego ustawienia parametrów:

• Prędkości obrotowej wrzeciona,
• Posuwu,
• Głębokości i szerokości skrawania.

Frezy z wymiennymi płytkami skrawającymi to rozwiązanie redukujące koszty i czas przestojów maszyny. Umożliwiają szybką wymianę zużytych ostrzy bez konieczności zmiany całego narzędzia.

Zastosowania frezowania CNC w różnych branżach

Frezowanie CNC jest powszechnie wykorzystywane w wielu sektorach przemysłu ze względu na precyzję, elastyczność i automatyzację procesów. Kluczowe obszary zastosowań obejmują następujące branże:

Przemysł lotniczy

Frezowanie CNC odgrywa istotną rolę w produkcji komponentów spełniających wysokie wymagania dotyczące bezpieczeństwa i wydajności:

• Produkcja elementów silników lotniczych,
• Obróbka lekkich stopów, takich jak aluminium i tytan,
• Tworzenie części strukturalnych samolotów.

Przemysł motoryzacyjny

W motoryzacji technologia CNC znajduje zastosowanie zarówno w projektowaniu, jak i masowej produkcji:

• Tworzenie form odlewniczych i wtryskowych,
• Obróbka bloków silników i głowic cylindrów,
• Produkcja precyzyjnych elementów silników.

Przemysł medyczny

Frezowanie CNC umożliwia tworzenie złożonych implantów oraz narzędzi chirurgicznych:

• Produkcja implantów dentystycznych i ortopedycznych,
• Obróbka biokompatybilnych materiałów, takich jak tytan,
• Wytwarzanie precyzyjnych narzędzi chirurgicznych.

Przemysł elektroniczny

Precyzja frezowania CNC jest kluczowa w produkcji elementów elektronicznych:

• Obróbka płytek drukowanych (PCB),
• Tworzenie obudów urządzeń elektronicznych,
• Wytwarzanie elementów chłodzących dla procesorów.

Przemysł naftowy i gazowy

W tym sektorze frezowanie CNC służy do produkcji komponentów odpornych na ekstremalne warunki:

• Tworzenie zaworów i pomp wysokociśnieniowych,
• Obróbka elementów platform wiertniczych,
• Wytwarzanie części do turbin gazowych.

Przemysł kosmiczny

Frezowanie CNC umożliwia produkcję elementów o wysokiej odporności na ekstremalne warunki:

• Obróbka materiałów odpornych na wysokie temperatury,
• Produkcja części systemów napędowych,
• Wytwarzanie elementów strukturalnych satelitów.

Przemysł energetyczny

W energetyce frezowanie CNC jest wykorzystywane do tworzenia komponentów turbin i urządzeń wytwarzających energię:

• Produkcja łopatek turbin wiatrowych,
• Obróbka elementów reaktorów jądrowych,
• Tworzenie części generatorów elektrycznych.

Podczas obróbki materiałów trudnoobrabialnych, takich jak stopy tytanu czy inconel, stosowanych w branży lotniczej i kosmicznej, frezowanie kriogeniczne może zwiększyć efektywność. Schładzanie narzędzia ciekłym azotem podczas pracy poprawia trwałość ostrzy oraz umożliwia stosowanie wyższych parametrów skrawania.

Porównanie frezowania CNC z tradycyjnymi metodami obróbki

Frezowanie CNC i tradycyjne metody obróbki skrawaniem różnią się pod względem precyzji, wydajności i elastyczności. Analiza tych podejść pozwala ocenić ich zalety oraz ograniczenia.

Precyzja i powtarzalność

Frezowanie CNC:

• Gwarantuje wysoką precyzję, często z dokładnością do mikrometrów,
• Zapewnia doskonałą powtarzalność w produkcji,
• Minimalizuje ryzyko błędów wynikających z czynnika ludzkiego.

Tradycyjne frezowanie:

• Precyzja zależy od umiejętności operatora,
• Trudno osiągnąć identyczne wyniki w kolejnych cyklach,
• Większe ryzyko błędów ręcznych.

Złożoność obróbki

Frezowanie CNC:

• Umożliwia tworzenie skomplikowanych kształtów trójwymiarowych,
• Obsługuje wieloosiową obróbkę (5-osiową lub więcej),
• Idealne do części o złożonej geometrii.

Tradycyjne frezowanie:

• Ograniczone do prostszych form,
• Zazwyczaj 3-osiowa obróbka,
• Trudności w produkcji złożonych elementów.

Wydajność produkcji

Frezowanie CNC:

• Wysoka wydajność, szczególnie w produkcji seryjnej,
• Możliwość pracy ciągłej, nawet 24/7,
• Szybkie przezbrajanie maszyn do nowych zadań.

Tradycyjne frezowanie:

• Niższa wydajność, szczególnie przy dużych seriach,
• Ograniczone czasem pracy operatora,
• Dłuższy czas na dostosowanie maszyny.

Koszty

Frezowanie CNC:

• Wyższe koszty początkowe (zakup maszyny, oprogramowania),
• Niższe koszty robocizny w dłuższym okresie,
• Opłacalne przy produkcji masowej.

Tradycyjne frezowanie:

• Niższe koszty początkowe,
• Wyższe koszty robocizny,
• Korzystne przy produkcji jednostkowej lub małych seriach.

Elastyczność produkcji

Frezowanie CNC:

• Łatwa zmiana projektu poprzez modyfikację programu,
• Szybkie dostosowanie do nowych zleceń,
• Idealne do produkcji na zamówienie.

Tradycyjne frezowanie:

• Mniej elastyczne,
• Dłuższy czas dostosowania do nowych projektów,
• Lepsze dla stałej produkcji.

Wymagane umiejętności

Frezowanie CNC:

• Wymaga znajomości programowania i obsługi komputera,
• Mniejsze wymagania manualne,
• Niezbędne ciągłe szkolenie w nowych technologiach.

Tradycyjne frezowanie:

• Wymaga wysokich umiejętności manualnych i doświadczenia,
• Mniejsze wymagania w zakresie znajomości komputera,
• Bazuje na tradycyjnej wiedzy operatora.

Zastosowania:

Nowoczesne frezarki CNC z funkcją trybu manualnego umożliwiają hybrydowe podejście. Pozwalają na elastyczne wykorzystanie maszyn do zautomatyzowanej produkcji oraz bardziej tradycyjnych operacji ręcznych.

Zalety frezowania CNC w produkcji precyzyjnej

Frezowanie CNC odgrywa kluczową rolę w nowoczesnej produkcji precyzyjnej, oferując liczne korzyści w porównaniu z tradycyjnymi metodami obróbki. Najważniejsze zalety tej technologii to:

Niezrównana precyzja

• Możliwość osiągania wyjątkowej dokładności wymiarowej i geometrycznej.
• Tolerancje rzędu mikrometrów – maszyny utrzymują precyzję do ±0,001 mm.
• Powtarzalność – każdy element identyczny z poprzednim, co jest istotne w produkcji seryjnej.
• Tworzenie skomplikowanych kształtów 3D przy zachowaniu wysokiej dokładności.

Wysoka wydajność

• Nowoczesne frezarki pracują z dużą szybkością posuwu i obrotów.
• Możliwość pracy ciągłej, nawet 24/7, co zwiększa efektywność.
• Minimalizacja przestojów dzięki szybkiemu przezbrajaniu i automatycznej wymianie narzędzi.

Elastyczność produkcji

• Łatwe wprowadzenie zmian – wystarczy zmienić program, aby produkować inne elementy.
• Opłacalność nawet przy małych seriach produkcyjnych.
• Personalizacja produktów w prosty sposób, dopasowując je do indywidualnych wymagań.

Redukcja błędów

• Automatyzacja zmniejsza ryzyko błędów wynikających z czynnika ludzkiego.
• System CNC realizuje dokładnie zaprogramowane zadania.
• Utrzymanie stałej jakości dzięki eliminacji zmęczenia maszyn.
• Monitorowanie procesu umożliwia wykrywanie odchyleń w czasie rzeczywistym.

Obróbka trudnych materiałów

• Efektywna obróbka materiałów trudnoobrabialnych.
• Optymalizacja ścieżek narzędzia i parametrów obróbki.
• Dedykowane narzędzia do różnych typów materiałów.

Integracja z systemami CAD/CAM

• Bezpośrednie połączenie projektowania z produkcją przyspiesza realizację.
• Symulacje procesów pozwalają uniknąć problemów przed rozpoczęciem produkcji.
• Automatyczne generowanie dokumentacji technicznej.

Oszczędność materiału

• Minimalizacja naddatków obróbkowych i ilości odpadów.
• Możliwość korekty błędów bez konieczności wymiany całego elementu.

Bezpieczeństwo pracy

• Zamknięte przestrzenie robocze minimalizują ryzyko kontaktu z ruchomymi częściami.
• Automatyzacja niebezpiecznych operacji zmniejsza ryzyko wypadków.
• Wbudowane systemy bezpieczeństwa zatrzymują maszynę w przypadku wykrycia zagrożenia.

Inwestowanie w szkolenia operatorów i programistów może znacząco podnieść wydajność oraz jakość produkcji. Znajomość zaawansowanych technik programowania i optymalizacji procesów pozwala w pełni wykorzystać możliwości maszyn, nawet tych już posiadanych.

Materiały odpowiednie do obróbki CNC i ich właściwości

Wybór materiału do obróbki CNC ma kluczowe znaczenie dla jakości produktu, wydajności procesu i kosztów produkcji. Różnorodność dostępnych materiałów pozwala dostosować ich właściwości do konkretnych zastosowań, ale wymaga także optymalizacji technologii obróbki.

Metale

Metale to najczęściej obrabiane materiały w technologii CNC.

• Aluminium – lekkie, łatwe w obróbce, szeroko stosowane w przemyśle lotniczym i motoryzacyjnym. Stopy serii 6000 (Al-Mg-Si) łączą wytrzymałość z łatwością obróbki.
• Stale nierdzewne – trudniejsze w obróbce, ale odporne na korozję. Wykorzystywane w przemyśle spożywczym i medycznym.
• Tytan – wyjątkowy stosunek wytrzymałości do masy, niezbędny w produkcji implantów medycznych i elementów lotniczych. Obróbka tytanu wymaga specjalistycznych narzędzi i zaawansowanego chłodzenia, np. kriogenicznego.

Tworzywa sztuczne

Tworzywa sztuczne odgrywają ważną rolę w obróbce CNC, oferując szeroki wachlarz właściwości.

• Poliamidy (PA) – wytrzymałe, odporne na ścieranie, idealne do części mechanicznych.
• PTFE (teflon) – niski współczynnik tarcia, odpowiedni do elementów ślizgowych i uszczelnień.

Materiały kompozytowe

Materiały kompozytowe, takie jak włókno węglowe wzmocnione polimerem (CFRP), są wyzwaniem w obróbce CNC ze względu na ryzyko delaminacji i szybkie zużycie narzędzi. Ich wyjątkowe właściwości mechaniczne przy niskiej masie znajdują zastosowanie w przemyśle lotniczym i sportowym.

Narzędzia z diamentowymi powłokami CVD zwiększają trwałość i jakość obróbki materiałów kompozytowych, ograniczając ryzyko delaminacji.

Drewno i materiały drewnopochodne

Drewno i materiały drewnopochodne również znajdują zastosowanie w obróbce CNC.

• Płyty MDF – jednorodna struktura pozwala na precyzyjne krawędzie i skomplikowane kształty, trudne do osiągnięcia w przypadku drewna litego.

Porównanie materiałów pod kątem kluczowych parametrów obróbki:

Wybór odpowiedniego materiału powinien uwzględniać właściwości produktu, wymagania technologiczne oraz koszty produkcji. Zaawansowane materiały i narzędzia otwierają nowe możliwości w projektowaniu i produkcji innowacyjnych produktów, jednocześnie wymagając optymalizacji procesów obróbki.

Wpływ chłodziwa na jakość i wydajność frezowania CNC

Chłodziwo pełni kluczową rolę w frezowaniu CNC, wpływając na jakość obróbki, wydajność oraz trwałość narzędzi. Jego zadania obejmują odprowadzanie ciepła ze strefy skrawania, zmniejszanie tarcia oraz usuwanie wiórów.

Rodzaje chłodziw

Stosowane chłodziwa można podzielić na trzy główne kategorie:

• Emulsje olejowo-wodne – uniwersalne i efektywne, składają się z wody i oleju emulgującego z dodatkiem inhibitorów korozji i biocydów. Zapewniają dobre odprowadzanie ciepła i smarowanie przy stosunkowo niskich kosztach.
• Oleje syntetyczne – oferują lepsze właściwości smarne, co jest korzystne przy obróbce trudnych materiałów, takich jak stopy tytanu czy inconel. Ich zdolność do odprowadzania ciepła jest jednak niższa niż w przypadku emulsji.
• Mgła olejowa – rozpylanie drobnych kropel oleju w sprężonym powietrzu, stosowane przy wysokich prędkościach skrawania, gdy tradycyjne chłodziwa są mniej efektywne.

Obróbka aluminium może wymagać chłodziwa na bazie alkoholu, które szybko odparowuje, pozostawiając czystą powierzchnię, co jest istotne w przypadku elementów dekoracyjnych lub przeznaczonych do dalszej obróbki powierzchniowej.

Wpływ chłodziwa na jakość obróbki

Odpowiednie chłodzenie poprawia jakość powierzchni, zmniejsza ryzyko powstawania zadziorów i poprawia dokładność wymiarową. Redukcja narostu na ostrzu narzędzia jest szczególnie ważna przy obróbce materiałów plastycznych, np. stopów aluminium.

Zwiększenie wydajności

Efektywne chłodzenie pozwala na stosowanie wyższych prędkości skrawania i posuwów, skracając czas obróbki. Dobre smarowanie zmniejsza siły skrawania, co umożliwia pełne wykorzystanie potencjału maszyny i narzędzi.

Trwałość narzędzi

Chłodziwo wpływa na wydłużenie żywotności narzędzi. Obniżenie temperatury oraz redukcja tarcia chronią ostrza przed zużyciem. W przypadku narzędzi z powłokami odpowiednie chłodzenie zachowuje integralność powłoki, co przekłada się na dłuższy czas pracy.

Wybór chłodziwa

Dobór chłodziwa zależy od:

• Rodzaju obrabianego materiału,
• Typu operacji frezowania,
• Wymagań dotyczących jakości powierzchni,
• Aspektów ekonomicznych i ekologicznych.

W określonych sytuacjach stosuje się obróbkę na sucho lub z minimalnym smarowaniem (MQL – Minimum Quantity Lubrication), szczególnie ze względów ekologicznych lub gdy obecność chłodziwa może utrudniać kolejne etapy produkcji.

Zastosowanie odpowiedniego chłodziwa w procesie frezowania CNC poprawia jakość, wydajność i ekonomikę produkcji. Nowoczesne technologie chłodzenia umożliwiają dalszą optymalizację procesów obróbki, zwiększając konkurencyjność przedsiębiorstw.

Optymalizacja parametrów i narzędzi w procesie frezowania CNC

Optymalizacja frezowania CNC pozwala poprawić jakość obróbki, zwiększyć wydajność oraz zmniejszyć koszty. Właściwy dobór parametrów skrawania i narzędzi umożliwia osiągnięcie lepszej dokładności wymiarowej, wyższej jakości powierzchni i dłuższej trwałości narzędzi.

Kluczowe parametry podlegające optymalizacji:

• Prędkość obrotowa wrzeciona (RPM),
• Prędkość posuwu,
• Głębokość skrawania osiowa,
• Głębokość skrawania promieniowa.

Optymalizacja parametrów wymaga analizy rodzaju materiału, geometrii narzędzia, wymagań dotyczących jakości powierzchni i ograniczeń maszyny. Wykorzystanie zaawansowanych algorytmów, np. genetycznych lub sieci neuronowych, może pomóc w dobraniu najlepszych ustawień dla danej operacji.

Adaptacyjne strategie obróbki, dostosowujące parametry skrawania w czasie rzeczywistym, pozwalają utrzymać wydajność i jakość w zmieniających się warunkach obróbki.

Optymalizacja ścieżki narzędzia

Prawidłowo zoptymalizowana ścieżka narzędzia skraca czas obróbki, zmniejsza zużycie narzędzi i poprawia jakość powierzchni. Kluczowe działania obejmują:

• Minimalizację ruchów jałowych,
• Zastosowanie efektywnych strategii dla obróbki zgrubnej i wykańczającej,
• Wykorzystanie adaptacyjnych ścieżek narzędzia.

Dobór narzędzi skrawających

Wybór odpowiednich narzędzi jest istotnym elementem optymalizacji procesu. Należy wziąć pod uwagę:

• Materiał narzędzia (np. węgliki spiekane, powłoki TiN),
• Geometrię narzędzia dopasowaną do danej operacji,
• Regularne utrzymanie i wymianę narzędzi.

Wykorzystanie narzędzi wysokowydajnych pozwala zwiększyć prędkość skrawania i posuwu, co bezpośrednio przekłada się na wyższą produktywność.

Aspekty ekonomiczne

Prawidłowa optymalizacja może prowadzić do oszczędności poprzez:

• Zmniejszenie zużycia narzędzi,
• Skrócenie czasu obróbki,
• Redukcję odpadów materiałowych,
• Poprawę jakości wyrobów, co ogranicza potrzebę dodatkowych operacji wykańczających.

Nowoczesne systemy CAM z modułami optymalizacyjnymi automatycznie dostosowują parametry obróbki do zmiennych warunków, zwiększając efektywność.

Optymalizacja parametrów i narzędzi w frezowaniu CNC jest skomplikowanym procesem wymagającym analizy wielu czynników. Jednak dobrze przeprowadzona optymalizacja przynosi korzyści w postaci lepszej jakości produktów, większej wydajności i niższych kosztów operacyjnych.

Strategie obróbki: zgrubna i wykańczająca w procesie CNC

W procesie frezowania CNC stosuje się dwie podstawowe strategie: obróbkę zgrubną i wykańczającą. Każda z nich ma określone cele i charakterystyki, które wpływają na wydajność i jakość produkcji.

Obróbka zgrubna

Obróbka zgrubna skupia się na szybkim usunięciu dużej ilości materiału, aby nadać detalowi kształt zbliżony do końcowej geometrii.

Kluczowe cechy:

• Wysoka wydajność usuwania materiału,
• Większe głębokości skrawania,
• Stosowanie narzędzi o większej średnicy,
• Akceptacja niższej jakości powierzchni.

Nowoczesne techniki obróbki zgrubnej obejmują:

• Frezowanie wysokowydajne (HEM),
• Frezowanie trochoidalne,
• Dynamiczne frezowanie adaptacyjne.

Te zaawansowane metody zwiększają wydajność, jednocześnie zmniejszając obciążenie narzędzia i maszyny.

Obróbka wykańczająca

Obróbka wykańczająca koncentruje się na osiągnięciu wymaganej dokładności wymiarowej i jakości powierzchni. Charakteryzuje się:

• Mniejszymi głębokościami skrawania,
• Wyższymi prędkościami obrotowymi,
• Niższymi prędkościami posuwu,
• Użyciem specjalistycznych narzędzi wykańczających.

Dla powierzchni konturowych zaleca się frezowanie ze stałym krokiem bocznym, zamiast stałego kroku w osi Z. Taka strategia zapewnia bardziej jednolitą jakość powierzchni, szczególnie na powierzchniach o zmiennym nachyleniu.

Czynniki wpływające na wybór strategii

Wybór strategii obróbki zależy od:

• Geometrii detalu,
• Wymaganej dokładności i jakości powierzchni,
• Właściwości materiału,
• Możliwości maszyny i dostępnych narzędzi.

Integracja strategii

Łączenie obróbki zgrubnej i wykańczającej w jednym procesie może zwiększyć efektywność. Przykładem jest zastosowanie strategii obróbki resztkowej, która usuwa pozostałości materiału po obróbce zgrubnej przed etapem wykańczającym.

Nowoczesne systemy CAM z zaawansowanymi algorytmami optymalizują ścieżki narzędzia dla obu etapów. Pozwala to na:

• Skrócenie czasu obróbki,
• Lepsze wykorzystanie możliwości maszyny,
• Zwiększenie trwałości narzędzi,
• Poprawę jakości powierzchni.

Efektywne wykorzystanie strategii obróbki zgrubnej i wykańczającej jest kluczowe dla optymalizacji procesu frezowania CNC. Zrozumienie specyfiki obu etapów i ich umiejętne łączenie pozwala osiągnąć lepszą wydajność, jakość produktów oraz niższe koszty operacyjne.

Kontrola jakości w procesie frezowania CNC

Kontrola jakości w frezowaniu CNC zapewnia zgodność elementów z wymaganiami projektowymi. Skuteczny system obejmuje działania na różnych etapach produkcji oraz odpowiednie narzędzia pomiarowe.

Kluczowe aspekty kontroli jakości:

• Kontrola wymiarowa,
• Ocena jakości powierzchni,
• Weryfikacja geometrii i kształtu,
• Badanie właściwości materiałowych.

Kontrola wymiarowa

Podstawowy element zapewnienia jakości.

Wykorzystywane metody pomiaru:

• Współrzędnościowe maszyny pomiarowe (CMM),
• Skanery 3D,
• Mikrometry i suwmiarki cyfrowe.

Nowoczesne centra CNC często mają zintegrowane systemy pomiarowe. Pozwalają one na kontrolę wymiarów podczas obróbki i szybką korektę parametrów przy wykryciu odchyleń.

Ocena jakości powierzchni

Obejmuje pomiar chropowatości oraz identyfikację defektów, takich jak rysy czy ślady narzędzia.

Stosowane narzędzia:

• Profilometry stykowe i bezstykowe,
• Systemy wizyjne.

Weryfikacja geometrii i kształtu

Szczególnie istotna przy skomplikowanych częściach 3D. Skanowanie 3D umożliwia porównanie rzeczywistej geometrii z modelem CAD.

Technologia tomografii komputerowej pozwala dokładnie analizować wewnętrzną strukturę detalu, wykrywając wady materiałowe i niedokładności obróbki niewidoczne tradycyjnymi metodami.

Badanie właściwości materiałowych

Obejmuje testy twardości, analizę mikroskopową struktury oraz badania wytrzymałościowe. Kluczowe w przypadku elementów narażonych na duże obciążenia.

Statystyczna kontrola procesu (SPC)

SPC monitoruje stabilność procesu i wykrywa trendy prowadzące do pogorszenia jakości.

Kluczowe wskaźniki:

• Zdolność procesu (Cp, Cpk),
• Karty kontrolne (X-bar, R),
• Analiza trendów.

Nowoczesne technologie w kontroli jakości

Przemysł 4.0 dostarcza innowacyjnych rozwiązań, takich jak:

• Internet Rzeczy (IoT) do zbierania danych z maszyn i narzędzi,
• Sztuczna inteligencja do analizy danych i prognozowania problemów jakościowych,
• Rozszerzona rzeczywistość (AR) do wsparcia procesów inspekcji.

Zarządzanie dokumentacją i danymi

Systemy zarządzania jakością zgodne z ISO 9001 zapewniają ramy dla skutecznego planowania, wdrażania i ciągłego doskonalenia kontroli jakości.

Kompleksowa kontrola jakości w frezowaniu CNC łączy tradycyjne metody pomiarowe z nowoczesnymi technologiami. Taka integracja umożliwia precyzyjną ocenę zgodności elementów z projektem i ciągłą poprawę procesu produkcyjnego. Skuteczna kontrola zapewnia wysoką jakość produktów końcowych i większą efektywność produkcji.

Typowe problemy i sposoby ich rozwiązania podczas frezowania CNC

Frezowanie CNC zapewnia precyzję i zaawansowanie technologiczne, ale może wiązać się z problemami. Zrozumienie trudności i stosowanie skutecznych rozwiązań pozwala utrzymać wysoką jakość produkcji oraz efektywność procesu.

Nierówności powierzchni obrabianej

Częstym problemem są nierówne powierzchnie niespełniające wymagań jakościowych.

Przyczyny mogą obejmować:

• Zbyt dużą prędkość posuwu,
• Niewystarczającą wydajność chłodziwa,
• Wibracje narzędzia podczas pracy.

Rozwiązania:

• Zastosowanie metody frezowania pełnego,
• Użycie specjalistycznego oleju do cięcia,
• Optymalizacja parametrów, takich jak prędkość posuwu i głębokość skrawania.

Widoczne ślady narzędzia

Wyraźne ślady na powierzchni mogą wynikać z nieodpowiedniego doboru parametrów wejścia i wyjścia narzędzia oraz metody frezowania.

Rozwiązania:

• Staranny dobór punktu podawania narzędzia,
• Stosowanie zakładek przy cięciu środkowym,
• Użycie pełnego cięcia głębokiego przy wykańczaniu bocznym,
• Wykorzystanie oleju do obróbki wykańczającej.

Zadziory i pozostałości materiału

Zadziory lub resztki materiału mogą obniżać estetykę i dokładność detalu.

Rozwiązania:

• Dostosowanie prędkości posuwu i głębokości skrawania,
• Użycie ostrych, odpowiednio dobranych narzędzi,
• Frezowanie wykańczające z małą głębokością skrawania.

Problemy z napędem i wrzecionem

Awarie napędu i wrzeciona powodują przestoje w produkcji. Objawy to nietypowe dźwięki, drgania i spadek precyzji.

Rozwiązania:

• Regularne przeglądy i konserwacja,
• Monitorowanie prędkości obrotowej i temperatury wrzeciona,
• Dbanie o czystość mechanizmów oraz wymianę elementów eksploatacyjnych.

Wdrożenie systemu monitorowania stanu maszyny w czasie rzeczywistym pozwala wcześnie wykrywać problemy z napędem i wrzecionem, umożliwiając proaktywne działania konserwacyjne.

Rozwiązywanie problemów w frezowaniu CNC wymaga systematycznego podejścia. Kluczowe działania to regularne przeglądy, optymalizacja parametrów, stosowanie odpowiednich narzędzi i technik oraz szkolenie operatorów. Takie podejście minimalizuje występowanie trudności i utrzymuje wysoką jakość produkcji.

Integracja frezowania CNC z innymi technologiami produkcyjnymi

Łączenie frezowania CNC z innymi technologiami produkcyjnymi to kluczowy element nowoczesnych metod wytwarzania. Takie podejście zwiększa efektywność, elastyczność i jakość wyrobów.

Połączenie z technologiami przyrostowymi

Łączenie frezowania CNC z drukiem 3D (wytwarzaniem addytywnym) umożliwia wykorzystanie zalet obu metod. Druk 3D pozwala tworzyć skomplikowane geometrie wewnętrzne, a frezowanie CNC zapewnia wysoką precyzję wymiarową i jakość powierzchni.

Integracja z automatyzacją i robotyką

Automatyzacja procesów, takich jak załadunek i rozładunek detali, znacząco zwiększa wydajność i obniża koszty pracy. Roboty obsługujące narzędzia oraz systemy paletyzacji umożliwiają ciągłą pracę maszyn, nawet poza godzinami pracy operatorów.

Technologie pomiarowe w procesie frezowania

Skanery 3D i współrzędnościowe maszyny pomiarowe (CMM) są coraz częściej integrowane z frezowaniem CNC. Takie rozwiązania pozwalają szybko weryfikować wymiary i geometrię detali oraz natychmiast korygować parametry obróbki w przypadku odchyleń.

Wdrożenie cyfrowego bliźniaka (digital twin) procesu produkcyjnego umożliwia symulację i optymalizację łańcucha produkcji w środowisku wirtualnym. Skraca to czas i koszty wdrażania nowych rozwiązań.

Technologie Przemysłu 4.0

Integracja frezowania CNC z technologiami Przemysłu 4.0 otwiera nowe możliwości w optymalizacji procesów.

• Internet Rzeczy (IoT) umożliwia monitorowanie maszyn w czasie rzeczywistym, co wspiera predykcyjne utrzymanie ruchu.
• Sztuczna inteligencja i uczenie maszynowe automatyzują planowanie produkcji i optymalizację ścieżek narzędzi.

Wielozadaniowe centra obróbcze

Łączenie frezowania CNC z innymi metodami, takimi jak toczenie czy szlifowanie, w ramach jednego centrum obróbczego eliminuje konieczność przekładania detali między maszynami. Takie podejście redukuje czas produkcji i minimalizuje ryzyko błędów związanych z wielokrotnym mocowaniem detali.

Integracja z systemami CAD/CAM

Systemy CAD/CAM zapewniają płynny przepływ informacji od projektowania do produkcji. Symulacja procesu obróbki w systemach CAM pozwala na wykrycie kolizji i optymalizację ścieżek narzędzi przed rozpoczęciem rzeczywistej obróbki.

Integracja frezowania CNC z innymi technologiami produkcyjnymi zwiększa elastyczność, poprawia jakość wyrobów i obniża koszty operacyjne. Rozwój technologii integracyjnych umożliwia dalszą optymalizację procesów i tworzenie innowacyjnych rozwiązań wytwórczych.

Ekonomiczne aspekty wdrażania technologii frezowania CNC

Wprowadzenie frezowania CNC do produkcji wiąże się z istotnymi decyzjami ekonomicznymi. Analiza kosztów i korzyści jest kluczowa dla podjęcia świadomej decyzji.

Koszty początkowe

Inwestycja obejmuje:

• Zakup maszyny CNC,
• Oprogramowanie CAD/CAM,
• Szkolenia pracowników,
• Modyfikacje infrastruktury zakładu.

Różne opcje finansowania, takie jak leasing czy kredyt inwestycyjny, mogą pomóc w rozłożeniu kosztów w czasie.

Wydajność produkcji

Automatyzacja procesów i możliwość pracy ciągłej skracają czas produkcji. Frezowanie CNC pozwala także na zwiększenie ilości wytwarzanych detali przy zachowaniu wysokiej jakości.

Jakość wyrobów

Precyzja i powtarzalność to kluczowe zalety tej technologii. Zmniejszenie ilości braków i reklamacji obniża koszty związane z kontrolą jakości i podnosi konkurencyjność na rynku.

Analiza ekonomiczna powinna uwzględniać potencjalne przychody z bardziej zaawansowanych, lepiej płatnych zleceń możliwych dzięki technologii CNC.

Elastyczność produkcyjna

Frezowanie CNC ułatwia realizację małych serii i indywidualnych zamówień. Szybkie przestawienie produkcji na nowe detale dzięki zmianie programu obróbki zwiększa efektywność i zadowolenie klientów.

Koszty operacyjne

Choć początkowo mogą wydawać się wyższe niż przy tradycyjnych metodach, w dłuższym czasie okazują się niższe dzięki:

• Wyższej wydajności,
• Mniejszemu zapotrzebowaniu na pracę ręczną,
• Redukcji zużycia materiałów i energii.

Zwrot z inwestycji (ROI)

Typowy okres zwrotu z inwestycji w frezowanie CNC wynosi 2-5 lat.

Dokładna analiza ROI powinna obejmować:

• Koszty początkowe,
• Oszczędności operacyjne,
• Możliwości zwiększenia przychodów.

Wdrożenie frezowania CNC to znaczący wydatek, ale potencjalne korzyści w dłuższej perspektywie często przewyższają koszty. Staranna analiza ekonomiczna uwzględniająca specyfikę firmy i rynku pozwala podjąć właściwą decyzję. Właściwie zaplanowane wdrożenie zwiększa konkurencyjność i otwiera nowe możliwości rozwoju.

Podsumowanie

Frezowanie CNC jest istotną technologią w produkcji przemysłowej, zapewniając precyzję, efektywność oraz elastyczność. Umożliwia obróbkę różnorodnych materiałów, takich jak metale, tworzywa sztuczne i kompozyty. Odpowiedni dobór parametrów skrawania i narzędzi ma kluczowe znaczenie dla uzyskania optymalnych rezultatów.

Integracja frezowania CNC z innymi technologiami, jak druk 3D czy zaawansowane systemy pomiarowe, pozwala na projektowanie i realizację bardziej skomplikowanych komponentów. Takie podejście otwiera nowe możliwości produkcyjne, zwiększając innowacyjność i elastyczność procesów. Zastosowanie metod hybrydowych wspiera tworzenie precyzyjnych i zaawansowanych technicznie rozwiązań.

Inwestycje w technologię CNC wiążą się z wysokimi kosztami początkowymi, jednak przynoszą znaczące oszczędności w dłuższej perspektywie. Wyższa wydajność, zmniejszenie ilości odpadów oraz możliwość realizacji bardziej złożonych projektów zwiększają konkurencyjność przedsiębiorstw. Analiza ekonomiczna i strategia wdrożenia pozwalają na maksymalizację korzyści wynikających z zastosowania tej technologii.

Postęp technologiczny, w tym integracja z Przemysłem 4.0, umożliwia dalsze usprawnienia procesów. Wykorzystanie Internetu Rzeczy i sztucznej inteligencji pozwala na jeszcze bardziej zaawansowaną automatyzację, zwiększenie efektywności oraz poprawę jakości. Frezowanie CNC odgrywa kluczową rolę w nowoczesnej produkcji przemysłowej, oferując możliwość realizacji precyzyjnych i wysokojakościowych komponentów w różnych sektorach.
