Obróbka CNC zmieniła sposób produkcji elementów aluminiowych, szczególnie w małych seriach. Technologia precyzji sterowania komputerowego z elastycznością umożliwia tworzenie skomplikowanych części bez konieczności inwestowania w drogie formy i matryce. Małoseryjna produkcja CNC elementów aluminiowych stanowi etap między prototypowaniem a masową produkcją, zapewniając krótkie terminy realizacji oraz możliwość szybkich modyfikacji projektowych.
Aluminium doskonale nadaje się do toczenia i frezowania CNC ze względu na lekkość, wytrzymałość oraz łatwość obróbki. Procesy te pozwalają uzyskać wysoką precyzję wymiarową i doskonałą jakość powierzchni. W porównaniu z tradycyjnymi metodami małoseryjna produkcja CNC pozwala na ekonomiczne wytwarzanie partii od kilkunastu do tysiąca elementów, eliminując potrzebę utrzymywania dużych zapasów.
Technologia znajduje zastosowanie w wielu branżach, takich jak lotnictwo, motoryzacja, elektronika i medycyna. W tych sektorach kluczowa jest precyzja oraz możliwość szybkiego dostosowania się do zmieniających się potrzeb rynku.
Toczenie i frezowanie CNC w małoseryjnej produkcji elementów aluminiowych
Procesy toczenia i frezowania CNC są podstawą nowoczesnej produkcji elementów aluminiowych w małych seriach. Technologie te umożliwiają precyzyjne wykonanie skomplikowanych kształtów przy zachowaniu wysokiej jakości powierzchni. Toczenie CNC jest najlepsze do elementów o symetrii obrotowej, a frezowanie pozwala na tworzenie bardziej złożonych geometrii.

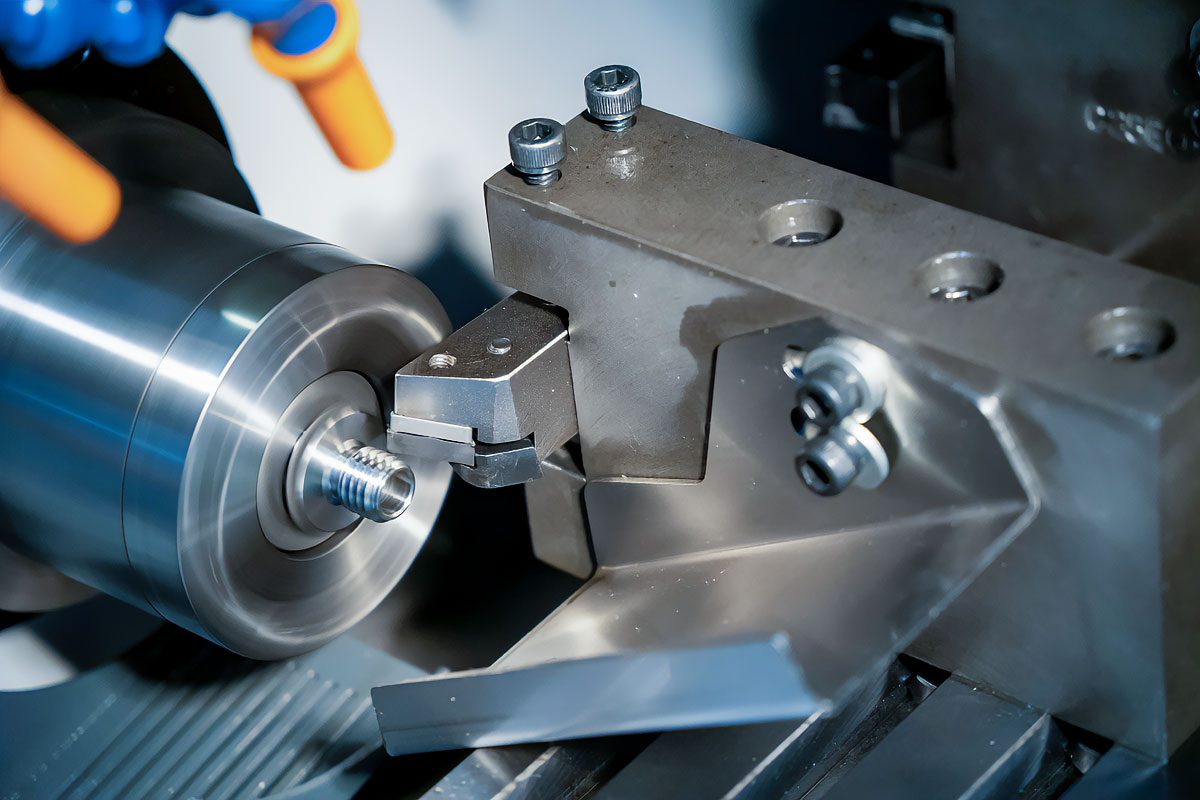

Specyfika toczenia CNC elementów aluminiowych
Toczenie CNC aluminium wymaga specjalnego podejścia ze względu na właściwości materiału. Proces ten polega na obracaniu materiału wokół własnej osi, podczas gdy narzędzie skrawające pozostaje nieruchome. Metoda jest odpowiednia do produkcji wałków, tulei i cylindrycznych komponentów.
Aluminium podczas toczenia zachowuje się inaczej niż stal i inne metale. Jego niższa temperatura topnienia wymaga odpowiednich parametrów skrawania. Zbyt wysoka temperatura może powodować stapianie wiórów i ich przyleganie do narzędzia, co pogarsza jakość powierzchni.
Dobór narzędzi skrawających ma kluczowe znaczenie. Płytki z węglików spiekanych z powłokami diamentowymi najlepiej sprawdzają się przy toczeniu aluminium. Geometria ostrza powinna zapewniać skuteczne odprowadzanie wiórów i minimalizować siły skrawania.
Wskazówka: Podczas toczenia aluminium lepiej stosować wyższe prędkości skrawania i mniejszą głębokość cięcia, co zapobiega powstawaniu narostu na ostrzu.
Sterowanie numeryczne pozwala na automatyzację produkcji. Programy CNC określają ścieżki narzędzia, prędkość obrotową i posuw. Nowoczesne tokarki CNC są wyposażone w systemy automatycznej wymiany narzędzi, co skraca czas przygotowania maszyny.
Frezowanie CNC w produkcji aluminiowych detali
Frezowanie CNC to uzupełniająca metoda obróbki aluminium, przydatna przy produkcji elementów o złożonych kształtach. W przeciwieństwie do toczenia narzędzie wykonuje ruch obrotowy, a materiał pozostaje nieruchomy lub porusza się liniowo.
Frezowanie aluminium charakteryzuje się:
- Możliwością obróbki w wielu osiach jednocześnie,
- Wysoką dokładnością wymiarową sięgającą mikrometrów,
- Zdolnością do tworzenia skomplikowanych profili i kieszeni.
Frezarki CNC stosowane w małoseryjnej produkcji często wykorzystują zaawansowane systemy sterowania. Umożliwiają one realizację skomplikowanych operacji bez konieczności przezbrajania maszyny. Wieloosiowe centra obróbcze pozwalają na kompleksową obróbkę detalu w jednym zamocowaniu, co eliminuje błędy związane z wielokrotnym mocowaniem.
Chłodzenie odgrywa kluczową rolę w procesie frezowania aluminium. Etanol jako chłodziwo szybko odparowuje, pozostawiając suche elementy gotowe do dalszej obróbki. System minimalnego smarowania (MQL) precyzyjnie dozuje chłodziwo bezpośrednio w strefę skrawania.
Optymalne programowanie ścieżek narzędzia wpływa na efektywność frezowania. Nowoczesne systemy CAM umożliwiają optymalizację trajektorii narzędzia, skracając czas obróbki i zapewniając wysoką jakość powierzchni. Strategie, takie jak frezowanie trochoidalne, pozwalają znacząco przyspieszyć proces produkcji aluminiowych elementów.
Precyzja i jakość przy małych seriach produkcyjnych
Małoseryjna produkcja elementów aluminiowych wymaga szczególnego podejścia do precyzji i jakości. W przeciwieństwie do produkcji masowej, każdy element podlega dokładnej kontroli. Nowoczesne technologie CNC pozwalają uzyskać tolerancję wymiarową na poziomie ±0,0002″ (±0,00508 mm), co jest istotne przy wymaganym idealnym dopasowaniu.
Zaawansowane systemy kontroli jakości
Integracja systemów kontroli jakości w proces obróbki CNC zapewnia zgodność komponentów z wymaganymi standardami. Nowoczesne maszyny CNC posiadają zaawansowane systemy pomiarowe, monitorujące obróbkę w czasie rzeczywistym.
Maszyny pomiarowe współrzędnościowe (CMM) odgrywają kluczową rolę w kontroli dokładności wymiarowej. Umożliwiają precyzyjne pomiary skomplikowanych kształtów, wykrywając nawet najmniejsze odchylenia. Kontrola jakości staje się częścią procesu produkcyjnego, a nie tylko końcowym etapem.
Symulacja procesu obróbki przed rozpoczęciem produkcji pozwala wykryć potencjalne błędy. Oprogramowanie CAD/CAM umożliwia analizę ścieżek narzędzi i parametrów skrawania, zmniejszając ryzyko błędów podczas właściwej obróbki.
Wskazówka: W małoseryjnej produkcji warto stosować metodę pierwszej sztuki (FAI – First Article Inspection), gdzie pierwszy element podlega szczegółowej kontroli przed rozpoczęciem całej serii.
Nowoczesne systemy kontroli jakości wykorzystują technologie wizyjne. Kamery o wysokiej rozdzielczości wykrywają defekty powierzchni niewidoczne gołym okiem. Automatyczne systemy inspekcji sprawdzają się przy kontroli elementów o złożonych kształtach.
Optymalizacja parametrów obróbki
Dobór parametrów obróbki wpływa na jakość elementów aluminiowych. Prędkość skrawania, głębokość cięcia i posuw muszą być dostosowane do konkretnego stopu aluminium oraz geometrii obrabianego elementu.
Nieodpowiednie parametry mogą powodować narost na ostrzu lub przegrzewanie materiału. Optymalne ustawienia zapewniają efektywne usuwanie wiórów i zmniejszają zużycie narzędzi.
Stopy aluminium serii 6XXX, charakteryzujące się dobrą skrawalnością, są często stosowane w małoseryjnej produkcji. Pozwalają uzyskać wysoką jakość powierzchni przy zachowaniu wydajności procesu.
Siły skrawania podczas obróbki aluminium powinny być niższe niż w przypadku stopów żelaza. Redukcja sił skrawania zmniejsza nacisk na materiał nawet o 70% w porównaniu z obróbką stali, co pozwala zachować jego integralność.
Chłodzenie i smarowanie odgrywają kluczową rolę w jakości powierzchni:
- Dobór odpowiedniego chłodziwa do obróbki aluminium.
- Zastosowanie systemu minimalnego smarowania (MQL).
- Wykorzystanie etanolu jako chłodziwa w celu uzyskania suchych elementów.
Mocowanie detali ma istotny wpływ na precyzję obróbki. Stabilne mocowanie ogranicza wibracje, co jest szczególnie ważne przy cienkościennych elementach aluminiowych. Stoły próżniowe zapewniają równomierny nacisk, zapobiegając odkształceniom materiału.
Wieloosiowa obróbka dla złożonych geometrii
Małoseryjna produkcja często obejmuje elementy o skomplikowanych kształtach. Wieloosiowe centra obróbcze umożliwiają wykonanie takich komponentów przy jednym zamocowaniu.
Obróbka wieloosiowa eliminuje konieczność wielokrotnego mocowania detalu, co zwiększa dokładność wymiarową. Każde ponowne mocowanie może wprowadzać błędy, które kumulują się w gotowym produkcie. Obróbka przy jednym zamocowaniu poprawia spójność wymiarową.
Centra obróbcze 5-osiowe zapewniają dostęp narzędzia do trudno dostępnych miejsc. Nachylenie narzędzia względem powierzchni obrabianej poprawia jakość powierzchni i wydłuża żywotność narzędzi skrawających.
Korzyści obróbki wieloosiowej:
- Możliwość obróbki podcięć i skomplikowanych profili.
- Redukcja liczby operacji i przezbrojeń maszyny.
- Skrócenie czasu produkcji przy zachowaniu wysokiej jakości.
Nowoczesne centra obróbcze posiadają automatyczne systemy wymiany narzędzi oraz zaawansowane układy sterowania. Automatyczna wymiana narzędzi ogranicza interwencję operatora, zwiększając powtarzalność procesu i skracając przestoje.
Wieloosiowa obróbka CNC umożliwia także tworzenie skomplikowanych kształtów organicznych, które nie byłyby możliwe do wykonania tradycyjnymi metodami. Jest to szczególnie istotne w małoseryjnej produkcji, gdzie każdy element wymaga indywidualnego podejścia.
Elastyczność projektowa i produkcyjna
Elastyczność jest kluczową zaletą małoseryjnej produkcji elementów aluminiowych z wykorzystaniem technologii CNC. W przeciwieństwie do produkcji masowej małe serie pozwalają na szybkie dostosowanie procesu do zmieniających się wymagań oraz wprowadzanie modyfikacji bez dużych kosztów. Obrabiarki CNC umożliwiają natychmiastowe przestawienie produkcji poprzez zmianę programu, bez potrzeby przebudowy linii czy wymiany narzędzi.
Szybkie prototypowanie i iteracyjne udoskonalanie
Małoseryjna produkcja CNC doskonale wpisuje się w koncepcję szybkiego prototypowania. Wytwarzanie niewielkiej liczby elementów aluminiowych pozwala sprawdzić projekt przed pełną produkcją. Proces ten umożliwia wykrycie potencjalnych problemów i wprowadzenie korekt.
Iteracyjne podejście do projektowania jest standardem w nowoczesnym przemyśle. Pierwsza wersja produktu rzadko pozostaje ostateczną. Małoseryjna produkcja CNC pozwala na tworzenie kolejnych wersji prototypu z wprowadzonymi zmianami, co przybliża projekt do optymalnej formy.
Wskazówka: Przy iteracyjnym udoskonalaniu elementów aluminiowych warto zachować wszystkie programy CNC dla poszczególnych wersji prototypu wraz z dokumentacją zmian. Ułatwia to śledzenie ewolucji projektu oraz umożliwia powrót do wcześniejszych rozwiązań, jeśli zajdzie taka potrzeba.
Elastyczność projektowa pozwala także szybko reagować na opinie użytkowników. Gdy zgłaszane są sugestie dotyczące ulepszeń, zmiany mogą zostać wprowadzone natychmiast, bez konieczności czekania na wyczerpanie zapasów magazynowych.
Technologia CNC zapewnia również łatwe skalowanie produkcji. Przy większym zapotrzebowaniu na dany element można zwiększyć wielkość partii. Jeśli popyt spada, produkcja może zostać ograniczona bez generowania zbędnych kosztów.
Dostosowanie do indywidualnych potrzeb klienta
Małoseryjna produkcja CNC sprawdza się w wytwarzaniu elementów dostosowanych do indywidualnych wymagań. Każdy produkt może być unikalny, co nie jest możliwe w produkcji masowej.
Personalizacja produktów staje się coraz bardziej popularna. Oczekiwania dotyczące precyzyjnego dopasowania do specyficznych potrzeb rosną, a małoseryjna produkcja CNC pozwala spełnić te wymagania bez wzrostu kosztów.
Korzyści produkcji dostosowanej do klienta:
- Możliwość wprowadzania modyfikacji w każdym zamówieniu,
- Produkcja elementów o niestandardowych wymiarach,
- Wytwarzanie części zamiennych do starszych urządzeń, których produkcja została zakończona.
Elastyczność produkcyjna obejmuje także możliwość łączenia różnych operacji obróbczych w jednym procesie. Nowoczesne centra CNC wykonują zarówno toczenie, jak i frezowanie, eliminując konieczność przenoszenia elementu między maszynami.
Małoseryjna produkcja CNC pozwala efektywnie zarządzać zapasami. Zamiast magazynować duże ilości gotowych produktów, można produkować je na bieżąco, zgodnie z aktualnym zapotrzebowaniem. Takie podejście redukuje koszty magazynowania i ryzyko nadmiarowych zapasów.
Adaptacja do zmiennych warunków rynkowych
Rynek dynamicznie się zmienia. Trendy, preferencje oraz wymagania techniczne mogą szybko ewoluować. Małoseryjna produkcja CNC pozwala dostosować się do tych zmian niemal natychmiast.
Elastyczność produkcji umożliwia szybkie przestawienie się na nowe produkty w odpowiedzi na potrzeby rynkowe. Proces ten nie wymaga dużych inwestycji w nowe linie czy narzędzia. Wystarczy opracowanie nowego programu CNC i ewentualna zmiana mocowań.
Korzyści adaptacyjnej produkcji CNC:
- Szybka reakcja na nowe trendy rynkowe,
- Możliwość testowania nowych produktów bez dużych nakładów finansowych,
- Redukcja ryzyka przy wprowadzaniu innowacji.
Elastyczność pozwala także na współpracę z różnymi dostawcami materiałów. W przypadku problemów z dostępnością określonego stopu aluminium możliwe jest szybkie dostosowanie procesu do innego materiału. Wymaga to jedynie zmiany parametrów obróbki, bez konieczności modyfikacji całej produkcji.
Zaawansowane systemy CAD/CAM umożliwiają szybkie wprowadzanie zmian w projektach oraz generowanie nowych programów CNC. Proces ten może zostać częściowo zautomatyzowany, co dodatkowo skraca czas dostosowania produkcji do nowych wymagań.
Elastyczność produkcyjna ma również znaczenie ekonomiczne. Małoseryjna produkcja CNC pozwala na optymalne wykorzystanie dostępnych zasobów. Maszyny mogą pracować nad różnymi elementami, co zwiększa ich efektywność i skraca czas zwrotu z inwestycji.
Techniki frezowania i toczenia CNC dla elementów aluminiowych
Zaawansowane techniki obróbki CNC aluminium wymagają specjalistycznego podejścia, uwzględniającego unikalne właściwości tego materiału. Nowoczesne metody frezowania i toczenia CNC zapewniają wysoką precyzję oraz doskonałą jakość powierzchni, co ma szczególne znaczenie w małoseryjnej produkcji. Odpowiedni dobór parametrów skrawania, narzędzi i strategii obróbki wpływa na efektywność całego procesu.
Zaawansowane techniki frezowania aluminium
Frezowanie wysokoobrotowe (HSM – High-Speed Machining) to przełom w obróbce aluminium. Technika ta wykorzystuje prędkości wrzeciona sięgające 40 000 obr/min. Tak wysokie obroty umożliwiają efektywniejsze skrawanie przy zmniejszonym obciążeniu narzędzia.
Frezowanie wysokoobrotowe zwiększa wydajność produkcji. Wyższa prędkość skrawania skraca czas obróbki, co ma znaczenie w małych seriach. Dodatkowo poprawia jakość powierzchni, ograniczając konieczność dodatkowej obróbki wykańczającej.
- Krótszy czas cyklu produkcyjnego dzięki wyższej prędkości skrawania,
- Niższe siły skrawania umożliwiające obróbkę cienkościennych elementów,
- Lepsza jakość powierzchni, zmniejszająca potrzebę dodatkowych operacji.
Frezowanie trochoidalne to kolejna innowacyjna metoda. Polega na prowadzeniu narzędzia po spiralnej ścieżce, co zapewnia stały kąt opasania i zmniejsza obciążenie narzędzia. Pozwala to na głębsze frezowanie rowków i kieszeni.
Wskazówka: Podczas frezowania aluminium najlepiej stosować narzędzia z powłokami TiB2 (dwuborek tytanu) lub ZrN (azotek cyrkonu). Zabezpieczają one ostrza przed przywieraniem aluminium, co wydłuża ich żywotność i poprawia jakość obrabianej powierzchni.
Frezowanie kątowe jest wykorzystywane do tworzenia rowków i nacięć pod różnymi kątami. Oś obrotu narzędzia jest nachylona względem obrabianej powierzchni, co pozwala uzyskać złożone kształty.
Frezowanie profilowe odbywa się w trzech etapach: obróbka zgrubna, półwykańczająca i wykańczająca. Proces ten jest stosowany przy produkcji elementów o skomplikowanych kształtach. Każdy etap wymaga innego narzędzia i parametrów skrawania, co zapewnia optymalną jakość końcową.
Specjalistyczne techniki toczenia aluminium
Toczenie CNC aluminium wymaga precyzyjnego podejścia. W przeciwieństwie do frezowania, podczas toczenia obrabiany element obraca się, a narzędzie skrawające pozostaje nieruchome lub porusza się liniowo.
Toczenie czołowe (facing) pozwala uzyskać idealnie płaskie powierzchnie czołowe. Proces ten polega na usuwaniu materiału prostopadle do osi obrotu.
Toczenie wzdłużne służy do kształtowania elementów cylindrycznych. Narzędzie porusza się równolegle do osi obrotu, zmniejszając średnicę obrabianego elementu. Technika ta zapewnia wysoką dokładność wymiarową.
- Toczenie gwintów pozwala na precyzyjne nacinanie gwintów zewnętrznych,
- Toczenie rowków umożliwia tworzenie kanałków i podcięć,
- Toczenie stożków pozwala uzyskać elementy o zmiennej średnicy.
Toczenie na tokarkach pionowych sprawdza się przy dużych, ciężkich elementach. W tej metodzie wrzeciono zamocowane jest pionowo, a przedmiot obrabiany przesuwa się w górę i w dół. Technika ta jest wykorzystywana przy operacjach jednostronnych oraz gdy problemem jest zwisanie przedmiotu.
Toczenie na tokarkach poziomych umożliwia wykonywanie skomplikowanych operacji obróbczych dzięki zastosowaniu wielu głowic narzędziowych. Grawitacja wspomaga odprowadzanie wiórów, co ma znaczenie przy obróbce aluminium, gdzie skuteczne usuwanie wiórów wpływa na jakość powierzchni.
Optymalizacja parametrów obróbki aluminium
Odpowiedni dobór parametrów skrawania wpływa na jakość i efektywność obróbki. Prędkość skrawania, posuw oraz głębokość cięcia muszą być dostosowane do rodzaju stopu aluminium i geometrii elementu.
Prędkość skrawania aluminium powinna być znacznie wyższa niż dla stali. Wysokie prędkości zapobiegają narostowi na ostrzu narzędzia i ograniczają nagrzewanie się materiału. Dla większości stopów aluminium zaleca się prędkości w zakresie 500-1000 m/min.
Posuw narzędzia zależy od rodzaju operacji. Obróbka zgrubna wymaga większych wartości posuwu, nawet do 2,00 mm/obr, natomiast obróbka wykańczająca wymaga mniejszych wartości (0,05-0,20 mm/obr), co poprawia jakość powierzchni.
Geometria narzędzi skrawających odgrywa istotną rolę w obróbce aluminium:
- Liczba rowków w frezie wpływa na odprowadzanie wiórów,
- Kąt spirali 35° lub 40° sprawdza się przy obróbce zgrubnej,
- Kąt spirali 45° zapewnia optymalne warunki dla operacji wykańczających.
Chłodzenie jest niezbędne dla zachowania wysokiej jakości powierzchni. Obróbka na sucho może powodować narost na ostrzu narzędzia. Zaleca się stosowanie olejów mineralnych jako środków chłodząco-smarujących. Unikanie płynów zawierających siarkę lub chlor zapobiega przebarwieniom aluminium.
Technika minimalnego smarowania (MQL) z wykorzystaniem etanolu jako chłodziwa sprawdza się przy obróbce aluminium. Etanol szybko odparowuje, pozostawiając suche elementy gotowe do dalszej obróbki. System ten zapewnia precyzyjne dozowanie chłodziwa dokładnie w strefę skrawania.
Zastosowania przemysłowe obróbki CNC elementów aluminiowych
Elementy aluminiowe wytwarzane metodą obróbki CNC znajdują zastosowanie w wielu gałęziach przemysłu. Wszechstronność aluminium jako materiału konstrukcyjnego, połączona z precyzją obróbki CNC, tworzy szerokie możliwości zastosowań. Małoseryjna produkcja aluminiowych komponentów jest szczególnie ceniona w branżach wymagających wysokiej jakości i elastyczności produkcyjnej. Nowoczesne techniki obróbki CNC pozwalają na wytwarzanie elementów o skomplikowanej geometrii, spełniających rygorystyczne wymagania różnych sektorów przemysłowych.
Przemysł lotniczy i kosmiczny
Sektor lotniczy i kosmiczny stawia wyjątkowo wysokie wymagania wobec komponentów konstrukcyjnych. Elementy aluminiowe obrabiane metodą CNC sprawdzają się w tych zastosowaniach ze względu na korzystny stosunek wytrzymałości do masy. Lekkie, a jednocześnie wytrzymałe komponenty przyczyniają się do redukcji masy statków powietrznych, co wpływa na mniejsze zużycie paliwa.
Małoseryjna produkcja CNC idealnie pasuje do przemysłu lotniczego, gdzie serie produkcyjne są niewielkie, a wymagania jakościowe wysokie. Elementy, takie jak wsporniki, mocowania czy komponenty układów sterowania, muszą cechować się maksymalną precyzją wykonania.
- Elementy strukturalne kadłuba i skrzydeł,
- Komponenty systemów sterowania lotem,
- Części silników lotniczych o skomplikowanej geometrii.
Wskazówka: W projektowaniu elementów aluminiowych dla przemysłu lotniczego warto uwzględnić stopy serii 7XXX, które charakteryzują się wysoką wytrzymałością i dobrą skrawalnością.
Przemysł kosmiczny stawia jeszcze wyższe wymagania niż lotnictwo. Komponenty muszą być nie tylko lekkie i wytrzymałe, ale także odporne na ekstremalne warunki panujące w przestrzeni kosmicznej. Obróbka CNC pozwala na wytwarzanie elementów o najwyższej precyzji, spełniających te kryteria.
Elementy aluminiowe są stosowane w konstrukcji satelitów, gdzie kluczowa jest minimalizacja masy. Precyzyjna obróbka CNC umożliwia produkcję skomplikowanych komponentów o wysokiej sztywności i niskiej wadze. Dzięki optymalizacji topologicznej możliwe jest uzyskanie geometrii, które trudno osiągnąć tradycyjnymi metodami wytwarzania.
Przemysł motoryzacyjny i transportowy
Sektor motoryzacyjny intensywnie wykorzystuje aluminiowe elementy obrabiane metodą CNC. Redukcja masy pojazdów przy zachowaniu wysokiej wytrzymałości komponentów sprawia, że aluminium jest idealnym materiałem konstrukcyjnym. Małoseryjna produkcja CNC jest szczególnie cenna w przypadku pojazdów luksusowych, sportowych oraz prototypów, gdzie serie produkcyjne są ograniczone.
Elementy układu napędowego, takie jak wały, obudowy przekładni czy zawieszenie, często powstają z aluminium przy użyciu technologii CNC. Precyzja tych komponentów wpływa na osiągi i niezawodność pojazdów. Małoseryjna produkcja umożliwia szybkie wprowadzanie zmian konstrukcyjnych, co jest istotne w rozwoju nowych modeli.
Przemysł transportowy, obejmujący kolej, transport morski i lotniczy, również wykorzystuje aluminiowe komponenty CNC. Znajdują one zastosowanie w systemach hamulcowych, układach sterowania oraz konstrukcjach wsporczych. Odporność aluminium na korozję jest szczególnie ceniona w zastosowaniach morskich, gdzie elementy narażone są na agresywne środowisko.
- Elementy precyzyjnych układów hamulcowych,
- Komponenty zawieszenia pojazdów,
- Części silników zapewniające efektywne odprowadzanie ciepła.
Przemysł medyczny i elektroniczny
Sektor medyczny wymaga wyjątkowej precyzji i wysokiej jakości materiałów. Elementy aluminiowe obrabiane metodą CNC są stosowane w produkcji sprzętu medycznego, narzędzi chirurgicznych oraz elementów implantów. Biokompatybilność aluminium i możliwość sterylizacji czynią je odpowiednim materiałem dla wielu zastosowań medycznych.
Małoseryjna produkcja CNC sprawdza się w sektorze medycznym, gdzie często potrzebne są spersonalizowane komponenty dostosowane do indywidualnych wymagań pacjentów. Obróbka CNC pozwala na wytwarzanie precyzyjnych elementów o skomplikowanej geometrii, które idealnie pasują do anatomii pacjenta.
Przemysł elektroniczny intensywnie wykorzystuje aluminium ze względu na jego przewodność cieplną i elektryczną. Radiatory, obudowy urządzeń elektronicznych oraz komponenty konstrukcyjne często powstają z tego materiału metodą CNC. Aluminium skutecznie odprowadza ciepło, co jest kluczowe dla niezawodności urządzeń elektronicznych.
- Obudowy urządzeń medycznych zapewniające sterylność,
- Radiatory dla komponentów elektronicznych o wysokiej mocy,
- Precyzyjne elementy mechaniczne urządzeń pomiarowych.
Aluminium jest również cenione za swoje właściwości ekranujące. Obudowy z tego materiału mogą skutecznie blokować zakłócenia elektromagnetyczne, co jest istotne w przypadku czułych urządzeń elektronicznych. Obróbka CNC umożliwia produkcję skomplikowanych obudów, które chronią wewnętrzne komponenty przed zakłóceniami zewnętrznymi.
Małoseryjna produkcja CNC elementów aluminiowych sprawdza się szczególnie w prototypowaniu urządzeń elektronicznych oraz w krótkich seriach produkcyjnych. Umożliwia szybkie wprowadzanie zmian konstrukcyjnych, co jest istotne w dynamicznie rozwijającym się sektorze elektronicznym.
Strategie redukcji kosztów w małoseryjnej produkcji z wykorzystaniem CNC
Optymalizacja kosztów w małoseryjnej produkcji elementów aluminiowych stanowi kluczowe wyzwanie dla nowoczesnych przedsiębiorstw. Efektywne zarządzanie wydatkami przy zachowaniu wysokiej jakości wymaga wdrożenia przemyślanych strategii. Najnowsze dane z początku 2025 roku wskazują na rosnące znaczenie optymalizacji procesów CNC w produkcji małoseryjnej. Odpowiednie podejście do projektowania, doboru materiałów oraz organizacji produkcji może obniżyć koszty bez pogorszenia jakości końcowych produktów.
Projektowanie zorientowane na produkcję (DFM)
Projektowanie zorientowane na produkcję (Design for Manufacturing) stanowi podstawę redukcji kosztów w małoseryjnej obróbce CNC. Uproszczenie geometrii elementów aluminiowych skraca czas obróbki, zmniejsza zużycie narzędzi i obniża koszty produkcji.
Zastąpienie skomplikowanych, falistych powierzchni prostymi płaszczyznami lub podstawowymi krzywymi redukuje czas obróbki. Podobnie, zastosowanie otworów o większej średnicy (np. 5 mm zamiast 1 mm), gdy pozwala na to funkcjonalność, zmniejsza ryzyko złamania narzędzia i skraca czas produkcji.
- Zastąpienie głębokich kieszeni (30 mm) płytszymi (10 mm),
- Unikanie podcięć wymagających specjalistycznych narzędzi,
- Projektowanie symetrycznych elementów ułatwiających obróbkę przy mniejszej liczbie mocowań.
Wskazówka: Podczas projektowania elementów aluminiowych warto konsultować się z zespołem inżynieryjnym już na wczesnym etapie. Doświadczeni technolodzy mogą zaproponować zmiany, które obniżą koszty produkcji bez wpływu na funkcjonalność elementu.
Optymalizacja grubości ścianek i głębokości kieszeni wpływa na koszty obróbki. Cienkie ścianki i głębokie kieszenie wydłużają czas produkcji i mogą powodować wibracje oraz odkształcenia narzędzi. Może to prowadzić do niedokładności oraz szybszego zużycia narzędzi.
Utrzymanie jednolitej grubości ścianek zamiast zmiennych przekrojów upraszcza proces obróbki. Zamiast ścianki o grubości zmiennej od 1 mm do 2 mm, lepiej zastosować jednolitą ściankę o grubości 2 mm. Podobnie, dla narzędzia o średnicy 10 mm, głębokość kieszeni nie powinna przekraczać 40 mm.
Wykorzystanie standardowych komponentów zamiast niestandardowych części przyczynia się do redukcji kosztów. Standardowe elementy eliminują konieczność tworzenia specjalistycznych narzędzi oraz skracają czas programowania maszyn CNC.
Optymalizacja procesów produkcyjnych
Efektywne planowanie procesów produkcyjnych ma kluczowe znaczenie dla redukcji kosztów w małoseryjnej produkcji CNC. Odpowiednia organizacja pracy i optymalizacja ścieżek narzędzi mogą skrócić czas obróbki i zmniejszyć zużycie narzędzi.
Produkcja partiami to skuteczna strategia redukcji kosztów. Rozłożenie kosztów przygotowania maszyny na większą liczbę elementów obniża koszt jednostkowy. Zamiast produkować 10 części osobno, lepiej wykonać je w jednej partii, co zmniejsza koszty ustawienia maszyny i skraca czas produkcji.
Łączenie podobnych zamówień w jedną partię pozwala na dalszą optymalizację. Elementy wymagające tych samych narzędzi lub ustawień maszyny mogą być obrabiane jednocześnie, co ogranicza konieczność częstego przezbrajania maszyn.
- Planowanie produkcji w celu minimalizacji przestojów,
- Grupowanie elementów wymagających podobnych narzędzi,
- Optymalizacja harmonogramu w celu maksymalizacji wydajności.
Implementacja zaawansowanych ścieżek narzędzi i nowoczesnych technik programowania CNC może znacząco skrócić czas obróbki bez wpływu na jakość. Frezowanie trochoidalne i wysokowydajne frezowanie (HEM) pozwalają na szybsze usuwanie materiału i wydłużają żywotność narzędzi.
Regularna konserwacja maszyn CNC również przyczynia się do redukcji kosztów. Dobrze utrzymane maszyny działają wydajniej, produkują elementy o wyższej jakości i rzadziej ulegają awariom, co minimalizuje kosztowne przestoje.
Strategiczne podejście do materiałów i narzędzi
Dobór odpowiednich materiałów i narzędzi ma bezpośredni wpływ na koszty produkcji. Strategiczne podejście do zakupów i optymalizacja wykorzystania materiałów pozwalają na oszczędności.
Wybór standardowych stopów aluminium zamiast specjalistycznych materiałów obniża koszty surowców. Stopy serii 6XXX, takie jak 6061-T6, oferują dobrą skrawalność, są łatwo dostępne i kosztują mniej niż bardziej zaawansowane stopy.
Lokalne zaopatrzenie w materiały może znacząco obniżyć koszty transportu i skrócić czas oczekiwania. Współpraca z lokalnymi dostawcami aluminium umożliwia szybsze dostawy i większą elastyczność w harmonogramie produkcji.
- Wybór materiałów o dobrej skrawalności, co zmniejsza zużycie narzędzi,
- Optymalizacja rozmieszczenia części na materiale wyjściowym w celu minimalizacji odpadów,
- Standaryzacja używanych narzędzi dla różnych projektów.
Efektywne zarządzanie narzędziami skrawającymi również wpływa na redukcję kosztów. Standaryzacja narzędzi ogranicza zapasy magazynowe i upraszcza proces przygotowania maszyny. Zamiast stosować różne narzędzia dla każdego projektu, lepiej używać standardowego zestawu, który sprawdzi się w wielu zastosowaniach.
Wskazówka: Podczas planowania obróbki CNC warto stosować narzędzia o zmiennej geometrii rowków wiórowych. Poprawiają one odprowadzanie wiórów, co umożliwia stosowanie wyższych parametrów skrawania bez ryzyka uszkodzenia narzędzia czy obrabianego elementu.
Optymalizacja strategii obróbki może również przynieść znaczące oszczędności. Techniki takie jak minimalny naddatek materiału przy obróbce wykańczającej czy zastosowanie wysokowydajnego frezowania (HEM) pozwalają na skrócenie czasu obróbki i wydłużenie żywotności narzędzi.
Wdrożenie filozofii ciągłego doskonalenia oraz praktyk lean manufacturing prowadzi do systematycznej redukcji kosztów. Regularna analiza procesów, eliminacja marnotrawstwa i wdrażanie metod zwiększających efektywność wpływają na długoterminową optymalizację kosztów małoseryjnej produkcji CNC elementów aluminiowych.
Podsumowanie
Małoseryjna produkcja elementów aluminiowych z wykorzystaniem technologii CNC odgrywa kluczową rolę w nowoczesnym przemyśle. Precyzja i jakość uzyskiwana podczas obróbki CNC sprawiają, że metoda ta doskonale nadaje się do wytwarzania komponentów o skomplikowanej geometrii.
Elastyczność projektowa i produkcyjna umożliwia szybkie dostosowanie się do zmieniających się wymagań rynku oraz indywidualnych potrzeb. Zaawansowane techniki frezowania i toczenia CNC, takie jak obróbka wysokoobrotowa czy frezowanie trochoidalne, pozwalają na uzyskanie wysokiej jakości powierzchni i skrócenie czasu produkcji.
Szerokie zastosowanie w lotnictwie, motoryzacji, medycynie i elektronice podkreśla uniwersalność tej technologii. Strategie redukcji kosztów, obejmujące projektowanie zorientowane na produkcję, optymalizację procesów oraz odpowiedni dobór materiałów i narzędzi, pozwalają na ekonomiczne wytwarzanie nawet niewielkich serii.
W dynamicznie zmieniającym się przemyśle, małoseryjna produkcja CNC elementów aluminiowych zapewnia optymalne połączenie jakości, elastyczności i opłacalności, co czyni ją kluczowym kierunkiem rozwoju nowoczesnej produkcji.
Źródła:
- https://en.wikipedia.org/wiki/Milling_cutter
- https://en.wikipedia.org/wiki/Milling_(machining)
- https://en.wikipedia.org/wiki/History_of_numerical_control
- https://www.jetir.org/papers/JETIR1806062.pdf
- https://jjmie.hu.edu.jo/vol17/vol17-3/08-JJMIE-166-23.pdf
