Elektrodrążenie drutowe (Wire Electrical Discharge Machining – WEDM) stanowi zaawansowaną technologię obróbki, umożliwiającą precyzyjne cięcie materiałów przewodzących prąd za pomocą strumienia elektrycznego. Metoda ta pozwala na realizację skomplikowanych projektów oraz obróbkę elementów o bardzo wysokiej twardości przy zachowaniu dużej dokładności wymiarowej.

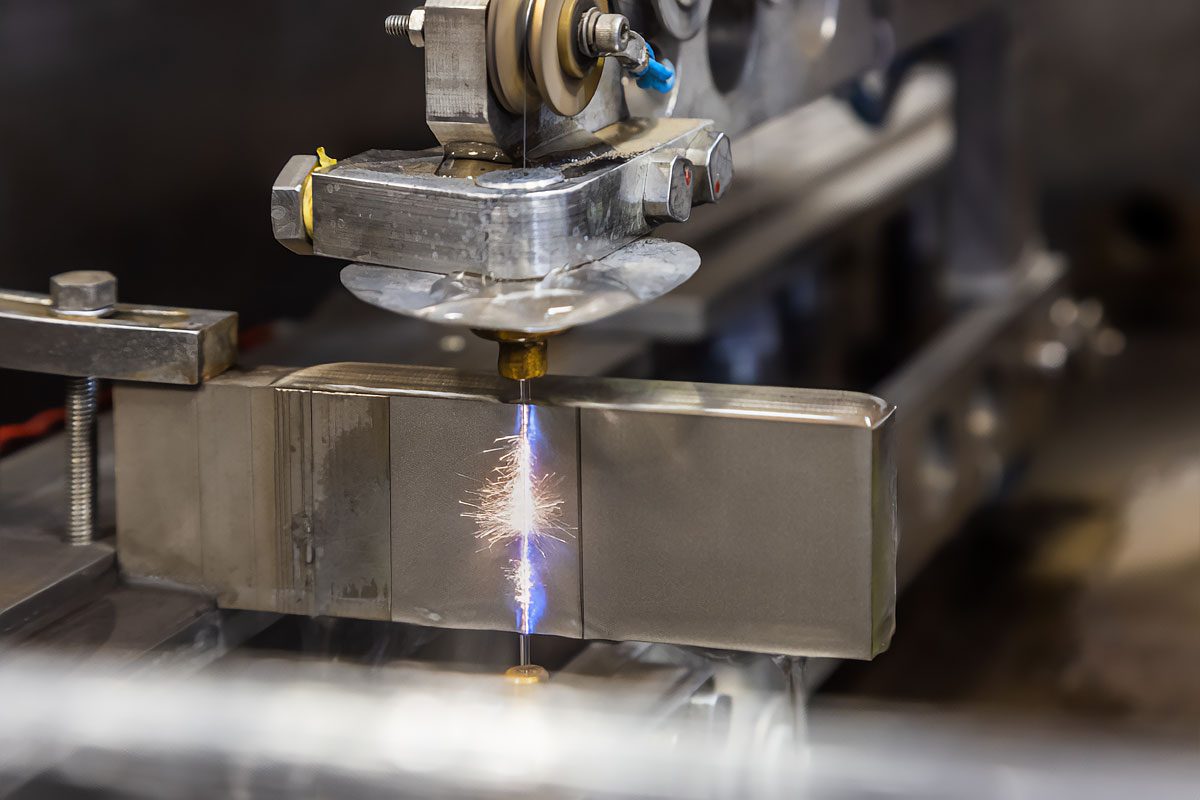

Proces WEDM wykorzystuje cienki drut metalowy prowadzony przez obrabiany element, zwykle zanurzony w zbiorniku z płynem dielektrycznym, najczęściej wodą dejonizowaną. Drut działa jako elektroda, a w trakcie obróbki nie styka się bezpośrednio z materiałem. W momencie wzrostu napięcia między elektrodami, rośnie intensywność pola elektrycznego, co prowadzi do przebicia dielektryka i wytworzenia łuku elektrycznego. Energia tego łuku usuwa materiał z powierzchni obrabianej.
Technologia WEDM umożliwia skuteczną obróbkę zarówno bardzo twardych, jak i delikatnych materiałów, które nie nadają się do konwencjonalnych metod cięcia. Umożliwia precyzyjną obróbkę stali narzędziowych o twardości do 64 HRC. Rozwiązanie to sprawdza się szczególnie przy tworzeniu skomplikowanych kształtów i konturów, których wykonanie innymi metodami byłoby trudne lub niemożliwe. Brak oddziaływań mechanicznych podczas obróbki pozwala uniknąć odkształceń oraz uszkodzeń powierzchni materiału.
Precyzja i dokładność WEDM w produkcji elementów o skomplikowanych kształtach
Elektrodrążenie drutowe stanowi nowoczesną metodę obróbki, umożliwiającą osiągnięcie wysokiej precyzji przy wytwarzaniu skomplikowanych elementów. Technologia pozwala na uzyskanie dokładności rzędu ±0,001 mm, a w niektórych przypadkach nawet ±0,0001 mm. Tak wysoka precyzja sprawia, że WEDM jest niezastąpione w branżach wymagających najwyższej jakości i precyzyjnej powtarzalności.
Proces elektrodrążenia wykorzystuje cienki drut pełniący rolę elektrody, który porusza się zgodnie z zaprogramowaną ścieżką, usuwając materiał poprzez serię wyładowań elektrycznych. Brak bezpośredniego kontaktu między narzędziem a obrabianym elementem eliminuje ryzyko odkształceń mechanicznych, co jest kluczowe przy produkcji delikatnych komponentów.
Tworzenie złożonych geometrii
Elektrodrążenie drutowe pozwala na wytwarzanie skomplikowanych kształtów, trudnych do uzyskania przy użyciu konwencjonalnych metod obróbki. Technologia umożliwia precyzyjne cięcie ostrych narożników wewnętrznych, cienkich ścianek oraz drobnych detali.
Zastosowania WEDM obejmują:
- profile kół zębatych o niestandardowych kształtach, w tym koła zębate wewnętrzne,
- elementy o śrubowym profilu, takie jak narzędzia tnące z rowkami spiralnymi,
- elementy o wieloosiowych konturach i zakrzywionych powierzchniach,
- mikroelementy wymagające precyzyjnie uformowanych detali.
Integracja z systemami CNC umożliwia elektrodrążeniu drutowemu precyzyjne programowanie ścieżek cięcia, co pozwala na realizację skomplikowanych projektów zgodnie ze specyfikacją. Automatyzacja procesu zwiększa efektywność, redukuje ryzyko błędów i zapewnia wysoką jakość produkcji.
Ciekawostka: Elektrodrążenie drutowe może wykorzystywać druty o średnicy zaledwie 0,02 mm, co pozwala na tworzenie mikrostruktur i bardzo drobnych detali, niemożliwych do uzyskania innymi metodami obróbki.
Powtarzalność i stabilność procesu
WEDM charakteryzuje się wyjątkową powtarzalnością procesu. Maszyny elektrodrążące osiągają dokładność na poziomie ±0,002 mm, co wynika z precyzyjnej kontroli serwonapędów drutu oraz zasilaczy regulujących wyładowania elektryczne.
Stabilność procesu ma kluczowe znaczenie w produkcji seryjnej, gdzie każdy element musi spełniać identyczne wymagania jakościowe. Dzięki tej powtarzalności elektrodrążenie drutowe znajduje zastosowanie w przemyśle lotniczym, medycznym i elektronicznym.
Dokładność procesu zależy od wielu czynników, które można optymalizować w celu uzyskania najlepszych efektów. Kluczowe parametry wpływające na precyzję obróbki to prąd impulsowy, szerokość impulsu oraz odstęp między impulsami. Odpowiednie dostosowanie tych wartości pozwala na osiągnięcie stabilnego i wydajnego procesu elektrodrążenia.
Regularna konserwacja maszyn WEDM, w tym kalibracja układów sterowania, wpływa na utrzymanie wysokiej dokładności. Czyszczenie powierzchni prowadnic i śrub zapobiega wpływowi osadów oraz ciał obcych na precyzję obróbki.
Jakość powierzchni i eliminacja obróbki wtórnej
Elektrodrążenie drutowe pozwala na uzyskanie wyjątkowo gładkiej powierzchni, często lepszej niż przy użyciu konwencjonalnych metod obróbki. Chropowatość powierzchni może osiągać wartość Ra 0,2 mikrona lub mniej, co eliminuje konieczność dodatkowych operacji wykończeniowych.
Wysoka jakość powierzchni ma szczególne znaczenie w elementach współpracujących, gdzie precyzyjne dopasowanie wpływa na funkcjonalność całego mechanizmu. Gładkie powierzchnie zmniejszają tarcie, co przekłada się na dłuższą żywotność i lepszą efektywność pracy urządzeń.
Proces elektrodrążenia generuje minimalną ilość ciepła, co ogranicza ryzyko uszkodzeń termicznych obrabianych elementów. Jest to szczególnie korzystne w przypadku materiałów wrażliwych na wysokie temperatury, gdzie tradycyjne metody obróbki mogłyby prowadzić do zmian strukturalnych i pogorszenia właściwości mechanicznych.
Brak konieczności obróbki wtórnej przekłada się na oszczędność czasu oraz kosztów produkcji. Elementy wykonane metodą elektrodrążenia drutowego często nie wymagają szlifowania ani polerowania, co skraca czas realizacji zamówień i zwiększa efektywność procesów produkcyjnych.
Wskazówka: Przy projektowaniu części do obróbki metodą WEDM należy uwzględnić minimalny promień wewnętrzny, który zależy od średnicy używanego drutu. Standardowe druty mają średnicę od 0,1 do 0,3 mm, co pozwala na uzyskanie promieni wewnętrznych od 0,05 do 0,15 mm.
Zastosowanie elektrodrążenia drutowego w przemyśle medycznym i stomatologicznym
Przemysł medyczny i stomatologiczny wymaga precyzyjnych oraz niezawodnych komponentów, które muszą spełniać rygorystyczne normy bezpieczeństwa i funkcjonalności. Elektrodrążenie drutowe (WEDM) stanowi kluczową technologię w produkcji zaawansowanych urządzeń medycznych, oferując możliwość tworzenia skomplikowanych elementów z biokompatybilnych materiałów.
Technologia WEDM pozwala osiągnąć tolerancje rzędu kilku mikronów, co jest niezbędne przy produkcji części wymagających idealnego dopasowania lub bardzo precyzyjnych cięć. Proces ten sprawdza się szczególnie przy obróbce materiałów powszechnie stosowanych w urządzeniach medycznych, takich jak tytan czy stal nierdzewna.
Gładkie wykończenie powierzchni, uzyskiwane metodą elektrodrążenia drutowego, ma istotne znaczenie dla implantów, gdyż zmniejsza ryzyko infekcji oraz sprzyja lepszej integracji z organizmem. Możliwość tworzenia mikroskopijnych elementów pozwala na innowacje w małoinwazyjnych zabiegach chirurgicznych i nowoczesnej diagnostyce.
Instrumenty chirurgiczne i komponenty implantów
Elektrodrążenie drutowe jest powszechnie stosowane przy produkcji precyzyjnych narzędzi chirurgicznych, takich jak nożyczki, kleszcze czy zaciski. Narzędzia te wymagają idealnie wyciętych elementów, aby zapewnić wysoką efektywność podczas operacji. WEDM umożliwia wytwarzanie ostrych, precyzyjnych krawędzi niezbędnych dla takich instrumentów.
Precyzja procesu elektrodrążenia gwarantuje, że ostrza nożyczek chirurgicznych wykonują czyste, dokładne cięcia. Ma to ogromne znaczenie podczas skomplikowanych operacji, gdzie dokładność narzędzi wpływa na powodzenie zabiegu i bezpieczeństwo pacjenta.
W produkcji implantów ortopedycznych, takich jak protezy stawów biodrowych, kolanowych czy barkowych, elektrodrążenie drutowe umożliwia tworzenie szczegółowych, indywidualnych komponentów dopasowanych do anatomii pacjenta. Technologia pozwala na wykonanie elementów o złożonych kształtach, wewnętrznych wnękach oraz ostrych kątach, trudnych do osiągnięcia innymi metodami.
Elektrodrążenie drutowe znajduje zastosowanie także przy produkcji drobnych elementów, takich jak zaczepy, spinki czy narzędzia do wprowadzania i rozprowadzania, używane w nowoczesnej chirurgii. Możliwość precyzyjnej obróbki twardych i specjalistycznych materiałów bez deformacji sprawia, że WEDM jest idealnym rozwiązaniem dla delikatnych komponentów medycznych.
Ciekawostka: Elektrodrążenie drutowe to jedna z nielicznych metod obróbki pozwalających na precyzyjne cięcie nitanolu – stopu niklu i tytanu o pamięci kształtu, szeroko stosowanego przy produkcji stentów naczyniowych i implantów.
Zastosowania w stomatologii i mikrofluidyce
W stomatologii elektrodrążenie drutowe odgrywa istotną rolę w produkcji implantów dentystycznych wymagających precyzji dla idealnego dopasowania i bezpiecznej integracji z kością. WEDM umożliwia tworzenie implantów z dokładnymi gwintami, rowkami oraz detalami zapewniającymi funkcjonalność i komfort.
Implanty dentystyczne korzystają z możliwości elektrodrążenia, gdyż wymagają miniaturowych elementów i bardzo cienkich narzędzi tnących dla idealnego osadzenia. Precyzja procesu pozwala na tworzenie skomplikowanych kształtów, niezbędnych dla trwałości implantów.
W optometrii WEDM stosowane jest przy produkcji elementów zaawansowanych urządzeń diagnostycznych i terapeutycznych. Możliwość precyzyjnej obróbki mikroskopijnych komponentów ma ogromne znaczenie dla rozwoju nowoczesnych technologii w okulistyce.
W diagnostyce medycznej mikrofluidyka wykorzystuje komponenty wytwarzane metodą elektrodrążenia drutowego. Takie systemy, jak lab-on-a-chip, wymagają precyzyjnych kanałów i struktur, których nie da się uzyskać tradycyjnymi metodami. WEDM zapewnia mikrometryczną dokładność, niezbędną dla skuteczności tych urządzeń.
Zastosowania WEDM w stomatologii i mikrofluidyce obejmują:
- implanty dentystyczne z dokładnymi gwintami i powierzchniami,
- narzędzia do zabiegów stomatologicznych,
- mikrokanały w systemach diagnostycznych,
- komponenty do urządzeń do podawania leków,
- elementy mikropomp i zaworów medycznych.
Wskazówka: Projektując komponenty medyczne do produkcji metodą WEDM, należy uwzględnić biokompatybilność materiału oraz odporność na korozję w warunkach biologicznych, co jest kluczowe dla długotrwałego funkcjonowania implantu.
Innowacje w projektowaniu urządzeń medycznych
Elektrodrążenie drutowe wspiera rozwój nowoczesnych urządzeń medycznych, umożliwiając tworzenie elementów wcześniej niemożliwych do wykonania. Technologia pozwala na miniaturyzację, będącą istotnym kierunkiem rozwoju współczesnej medycyny.
Możliwość produkcji mikroskopijnych komponentów przy zachowaniu wysokiej precyzji sprawia, że WEDM jest niezbędne w tworzeniu zaawansowanych urządzeń diagnostycznych, takich jak mikroczujniki do monitorowania parametrów fizjologicznych lub miniaturowe narzędzia do zabiegów małoinwazyjnych.
Proces elektrodrążenia minimalizuje także ilość odpadów, co ma znaczenie w produkcji sprzętu medycznego. Drut usuwa tylko niezbędną ilość materiału, ograniczając straty i obniżając koszty produkcji przy zachowaniu jakości.
W produkcji zaawansowanych protez WEDM umożliwia tworzenie lekkich, trwałych komponentów o skomplikowanych kształtach, które lepiej odzwierciedlają naturalne części ciała. Precyzyjna obróbka tytanu i innych stopów biokompatybilnych pozwala na projektowanie protez funkcjonalnych i komfortowych.
Technologia WEDM znajduje również zastosowanie w produkcji zaawansowanych strzykawek i systemów podawania leków. Dokładność obróbki zapewnia kontrolę nad wymiarami, co ma znaczenie dla precyzyjnego dozowania i bezpieczeństwa stosowania.
Elektrodrążenie drutowe wspiera także rozwój spersonalizowanej medycyny, umożliwiając tworzenie implantów i narzędzi dopasowanych do indywidualnych potrzeb pacjentów. Personalizacja elementów medycznych poprawia efekty leczenia oraz komfort, stanowiąc istotny kierunek rozwoju nowoczesnej opieki zdrowotnej.
Korzyści ekonomiczne elektrodrążenia drutowego w produkcji seryjnej
Elektrodrążenie drutowe (WEDM) stanowi znaczącą inwestycję początkową dla przedsiębiorstw produkcyjnych, jednak w długoterminowej perspektywie oferuje wiele korzyści ekonomicznych, zwłaszcza w produkcji seryjnej. Analiza całkowitego kosztu posiadania maszyny WEDM pokazuje, że technologia ta może przynieść istotne oszczędności finansowe, zwiększając jednocześnie wydajność oraz jakość wytwarzanych elementów.
Badania z 2025 roku wskazują, że koszty operacyjne związane z eksploatacją drutu stanowią największy wydatek w procesie elektrodrążenia. Nowoczesne maszyny WEDM, wyposażone w zaawansowane technologie ograniczania zużycia drutu, pozwalają zmniejszyć jego wykorzystanie nawet o 50%, co daje znaczące oszczędności w skali roku.
Optymalizacja zużycia materiałów eksploatacyjnych
Jednym z kluczowych czynników wpływających na ekonomiczność elektrodrążenia drutowego jest zużycie drutu, który stanowi znaczną część kosztów operacyjnych. Nowoczesne maszyny WEDM oferują rozbudowane funkcje kontroli odwijania drutu, umożliwiające znaczne ograniczenie jego zużycia bez pogorszenia jakości cięcia ani wykończenia powierzchni.
Przedsiębiorstwa raportują oszczędności rzędu 30-50% po wdrożeniu nowoczesnych systemów WEDM. Dla zakładu pracującego jednozmianowo, roczne oszczędności mogą wynosić od 32 000 do 40 000 PLN na każdą maszynę. W przypadku pracy wielozmianowej kwoty te mogą być jeszcze wyższe.
Przy standardowym zużyciu około 1,16 kg drutu na godzinę w starszych maszynach, firma pracująca 2000 godzin rocznie zużywa około 2320 kg drutu. Przy średniej cenie drutu mosiężnego wynoszącej około 100 PLN za kilogram, roczny koszt sięga 232 000 PLN. Nowoczesne maszyny zużywające o połowę mniej drutu pozwalają zaoszczędzić około 116 000 PLN rocznie.
Poza drutem elektrodrążenie drutowe przynosi oszczędności dzięki dłuższej żywotności maszyn i ograniczeniu przestojów. Systemy automatycznego nawlekania drutu skracają czas potrzebny na wznowienie procesu po zerwaniu drutu, co zwiększa efektywność produkcji.
Wskazówka: Przy wyborze maszyny WEDM należy zwrócić uwagę na wskaźnik zużycia drutu podawany przez producenta, ponieważ różnice między modelami mogą znacząco wpłynąć na koszty operacyjne w długiej perspektywie.
Redukcja kosztów obróbki wtórnej
Elektrodrążenie drutowe zapewnia znaczne oszczędności ekonomiczne poprzez eliminację lub ograniczenie potrzeby obróbki wtórnej. Tradycyjne metody wymagają często dodatkowych operacji, takich jak szlifowanie, polerowanie czy gratowanie, co zwiększa koszty produkcji.
WEDM pozwala uzyskać wyjątkowo gładkie wykończenie, eliminując w wielu przypadkach potrzebę dalszego wykańczania. Chropowatość powierzchni osiągana w procesie elektrodrążenia drutowego może wynosić Ra 0,2 mikrona lub mniej, co odpowiada efektom szlifowania.
Eliminacja obróbki wtórnej skutkuje:
- skróceniem czasu produkcji,
- zmniejszeniem kosztów pracy,
- ograniczeniem zużycia narzędzi wykończeniowych,
- mniejszym ryzykiem błędów w operacjach wykańczających,
- zwiększeniem przepustowości produkcji.
Przedsiębiorstwa wskazują, że konsolidacja kilku etapów w jeden proces elektrodrążenia drutowego pozwala zredukować całkowite koszty wytwarzania skomplikowanych elementów nawet o 50%. Dla części wymagających wysokiej jakości wykończenia oszczędności mogą być jeszcze większe.
Ciekawostka: Niektóre firmy informują, że części wytwarzane metodą elektrodrążenia drutowego, które wcześniej wymagały kilku godzin ręcznego polerowania, obecnie opuszczają maszynę z gotowym wykończeniem powierzchni, eliminując całkowicie dodatkową obróbkę.
Zwiększenie efektywności produkcji seryjnej
Elektrodrążenie drutowe znacząco podnosi efektywność produkcji seryjnej przez automatyzację procesu i minimalizację ingerencji operatora. Nowoczesne maszyny WEDM pracują w trybie bezobsługowym przez wiele godzin, co zapewnia optymalne wykorzystanie czasu.
Zaawansowane systemy sterowania numerycznego umożliwiają precyzyjne programowanie ścieżek cięcia, zapewniając spójność i powtarzalność elementów. Ma to kluczowe znaczenie przy produkcji seryjnej, gdzie wszystkie elementy muszą spełniać te same wysokie standardy jakości.
Elektrodrążenie drutowe umożliwia jednoczesną obróbkę wielu części, co znacząco podnosi wydajność. Odpowiednie zaprojektowanie mocowań oraz zoptymalizowanie programów obróbczych zwiększa liczbę elementów produkowanych w jednym cyklu.
Korzyści ekonomiczne elektrodrążenia drutowego w produkcji seryjnej obejmują:
- ograniczenie kosztów pracy przez automatyzację,
- minimalizację strat materiałowych,
- zwiększenie przepustowości,
- poprawę jakości i powtarzalności,
- redukcję kosztów energii i wpływu na środowisko.
Nowoczesne maszyny WEDM posiadają funkcje automatycznego dostosowywania parametrów w czasie rzeczywistym. Systemy adaptacyjne modyfikują energię impulsu, szerokość oraz odstępy między impulsami zależnie od warunków obróbki, co zapewnia najwyższą jakość i wydajność.
Elektrodrążenie drutowe pozwala także na znaczące oszczędności energii w porównaniu do klasycznych metod. Maszyny WEDM zużywają mniej energii niż tradycyjne centra obróbcze, co obniża koszty operacyjne i zmniejsza wpływ na środowisko.
Elektrodrążenie drutowe jako alternatywa dla tradycyjnych metod obróbki metali
Elektrodrążenie drutowe (WEDM) stanowi zaawansowaną alternatywę dla konwencjonalnych metod obróbki metali, oferując rozwiązania technologiczne niedostępne w klasycznych procesach. W przeciwieństwie do technik takich jak frezowanie czy toczenie, WEDM wykorzystuje serię wyładowań elektrycznych do usuwania materiału, eliminując kontakt narzędzia z obrabianym elementem. Taka różnica przekłada się na wiele korzyści, które czynią elektrodrążenie drutowe preferowanym rozwiązaniem w licznych zastosowaniach przemysłowych.
Proces WEDM opiera się na precyzyjnie sterowanych wyładowaniach elektrycznych między drutem a obrabianym materiałem, zanurzonym w płynie dielektrycznym. Drut, najczęściej wykonany z mosiądzu lub stopów miedzi, porusza się zgodnie z zaprogramowaną ścieżką, usuwając materiał przez erozję elektryczną. Taka metoda umożliwia osiągnięcie wyjątkowej dokładności wymiarowej i geometrycznej, nieosiągalnej w tradycyjnych technikach.
Przewaga nad metodami konwencjonalnymi
Elektrodrążenie drutowe oferuje istotne korzyści w porównaniu z tradycyjnymi technikami, szczególnie przy obróbce materiałów o wysokiej twardości. Podczas gdy konwencjonalne procesy napotykają trudności przy obróbce stali hartowanej czy węglików spiekanych, WEDM radzi sobie z nimi bez problemu. Twardość materiału nie wpływa na efektywność procesu elektrodrążenia, co stanowi istotną przewagę nad klasycznymi metodami.
Elektrodrążenie drutowe pozwala na tworzenie skomplikowanych kształtów wewnętrznych, trudnych do uzyskania konwencjonalnymi narzędziami. Ostrze narożników wewnętrznych, niewielkie promienie czy wąskie szczeliny wykonuje się łatwo metodą WEDM, podczas gdy metody tradycyjne napotykają ograniczenia wynikające z geometrii narzędzi.
Proces WEDM eliminuje problemy związane z siłami skrawania, które pojawiają się w tradycyjnych technikach. Brak kontaktu narzędzia z materiałem oznacza brak naprężeń mechanicznych mogących prowadzić do odkształceń. Szczególnie istotne jest to przy obróbce cienkościennych lub delikatnych komponentów.
Elektrodrążenie drutowe umożliwia również precyzyjną obróbkę materiałów po obróbce cieplnej, bez ryzyka zmian właściwości mechanicznych. W tradycyjnych metodach obróbka materiałów po hartowaniu często wymaga użycia specjalnych, kosztownych narzędzi.
Ciekawostka: Elektrodrążenie drutowe pozwala osiągnąć tolerancje rzędu ±0,001 mm, porównywalne z grubością ludzkiego włosa (około 0,05-0,07 mm). Taki poziom precyzji jest praktycznie nieosiągalny dla większości tradycyjnych metod obróbki.
Efektywność i wszechstronność zastosowań
Elektrodrążenie drutowe wyróżnia się dużą wszechstronnością pod względem obrabianych materiałów. Jedynym wymogiem jest przewodność elektryczna, co umożliwia obróbkę szerokiego zakresu metali i stopów, od aluminium po superstopy niklu. Tradycyjne metody często mają ograniczenia przy pracy z egzotycznymi materiałami, natomiast WEDM wykonuje je równie skutecznie.
Proces WEDM jest bardzo efektywny przy głębokich cięciach i tworzeniu wnęk. Tradycyjne frezowanie wymaga stosowania długich narzędzi o wysokim stosunku długości do średnicy, co powoduje drgania i obniża jakość. Elektrodrążenie drutowe nie napotyka takich problemów i pozwala na wykonywanie otworów o stosunku długości do średnicy nawet 100:1.
Elektrodrążenie drutowe umożliwia także wykonanie skomplikowanych kształtów w jednym mocowaniu, co eliminuje konieczność wielokrotnych przezbrojeń i zmiany narzędzi. Przekłada się to na skrócenie czasu produkcji i zmniejszenie ryzyka błędów pozycjonowania. Tradycyjne metody wymagają wielu operacji, co wydłuża czas i zwiększa koszty.
Proces WEDM charakteryzuje się minimalnym powstawaniem zadziorów, które są powszechne w tradycyjnych metodach. Czyste cięcia uzyskiwane elektrodrążeniem drutowym eliminują często potrzebę gratowania i innych operacji wykończeniowych, co poprawia jakość i skraca czas produkcji.
Wskazówka: Przy projektowaniu części do WEDM warto przewidzieć możliwość integracji kilku komponentów w jeden, co upraszcza montaż i zmniejsza liczbę punktów awarii.
Zastosowania specjalistyczne i nietypowe
Elektrodrążenie drutowe znajduje zastosowanie w obszarach specjalistycznych, gdzie tradycyjne metody napotykają ograniczenia. Przykładem jest produkcja form wtryskowych o złożonej geometrii. WEDM pozwala tworzyć precyzyjne kanały chłodzące, złożone powierzchnie rozdzielające oraz drobne detale trudne do uzyskania klasycznymi metodami.
W przemyśle lotniczym elektrodrążenie drutowe służy do produkcji komponentów turbin i silników, które muszą spełniać najwyższe standardy jakości. Zdolność obróbki superstopów odpornych na wysokie temperatury przy zachowaniu precyzji czyni tę technologię nieodzowną w tej branży.
Elektrodrążenie drutowe jest kluczowe przy produkcji narzędzi do tłoczenia i wykrawania, gdzie wymagana jest wysoka precyzja i trwałość. Umożliwia tworzenie złożonych wykrojników i matryc z twardych materiałów, gwarantując długą żywotność i powtarzalność.
W przemyśle elektronicznym WEDM służy do produkcji precyzyjnych komponentów, takich jak złącza, obudowy czy elementy układów scalonych. Możliwość tworzenia mikroskopijnych detali z zachowaniem wysokiej dokładności czyni elektrodrążenie drutowe idealnym dla tej branży, zorientowanej na miniaturyzację.
Elektrodrążenie drutowe wykorzystywane jest także w produkcji nietypowych komponentów, takich jak:
- elementy zegarków mechanicznych o skomplikowanej geometrii,
- precyzyjne części systemów optycznych i laserowych,
- mikrokomponenty do systemów mikroelektromechanicznych (MEMS),
- specjalistyczne narzędzia chirurgiczne o złożonych kształtach,
- prototypowe elementy do badań naukowych.
Elektrodrążenie drutowe stanowi idealną alternatywę dla tradycyjnych metod w projektach wymagających najwyższej precyzji, złożonych kształtów i trudnych materiałów. Choć proces ten bywa wolniejszy i droższy od niektórych klasycznych metod, jego unikalne możliwości czynią go niezastąpionym w wielu gałęziach przemysłu.
Elektrodrążenie drutowe w tworzeniu modeli i prototypów w procesie badań i rozwoju
Proces badań i rozwoju (R&D) wymaga narzędzi umożliwiających szybkie i precyzyjne przekształcanie koncepcji w rzeczywiste modele. Elektrodrążenie drutowe (WEDM) odgrywa istotną rolę w tym obszarze, zapewniając wysoką dokładność oraz elastyczność przy tworzeniu prototypów o złożonych kształtach. Technologia ta pozwala przyspieszyć projektowanie i testowanie nowych produktów, co ma kluczowe znaczenie w innowacyjnych branżach.
Szybkie prototypowanie i iteracja projektów
Elektrodrążenie drutowe umożliwia szybkie tworzenie modeli wiernie odwzorowujących szczegóły z dokumentacji technicznej. Proces ten eliminuje czasochłonne przygotowania narzędziowe, co znacznie skraca realizację projektów. WEDM pozwala również na błyskawiczne wprowadzanie zmian konstrukcyjnych, co ma znaczenie podczas testów iteracyjnych.
Prototypy wykonane metodą elektrodrążenia drutowego charakteryzują się wysoką precyzją, umożliwiającą wiarygodne testy funkcjonalne. Precyzyjne odwzorowanie projektu pozwala ocenić, czy element spełnia wymagania techniczne, i w razie potrzeby szybko wprowadzić poprawki.
Ciekawostka: WEDM pozwala tworzyć prototypy o tolerancjach ±0,001 mm, co sprawia, że są niemal identyczne z wersjami produkcyjnymi. Taka precyzja minimalizuje ryzyko problemów podczas przejścia do produkcji seryjnej.
Wszechstronność materiałowa i złożoność geometrii
Elektrodrążenie drutowe umożliwia obróbkę szerokiego zakresu materiałów przewodzących prąd, takich jak stal nierdzewna, tytan czy superstopy niklu. Taka wszechstronność ma szczególne znaczenie w badaniach i rozwoju, gdzie często porównywane są różne materiały w celu znalezienia najlepszego rozwiązania dla projektu.
Technologia WEDM pozwala również na tworzenie skomplikowanych kształtów, które byłyby trudne do wykonania tradycyjnymi metodami. Zakrzywione powierzchnie, ostre narożniki, czy wewnętrzne wnęki mogą być precyzyjnie wycięte bez potrzeby użycia dodatkowych narzędzi.
Lista przykładów zastosowań WEDM w prototypowaniu:
- Produkcja elementów o wieloosiowych konturach
- Tworzenie mikrostruktur do testów technologii
- Obróbka komponentów o zmiennej grubości ścianek
- Prototypy form do odlewania lub wtrysku
Wskazówka: Przy projektowaniu prototypów warto rozważyć konstrukcję modułową, co ułatwi modyfikacje oraz testowanie różnych wersji projektu.
Redukcja kosztów i ryzyka
Elektrodrążenie drutowe pozwala znacznie obniżyć koszty związane z tworzeniem prototypów. Brak konieczności skomplikowanego przygotowania narzędzi oraz możliwość pracy z różnymi materiałami sprawiają, że proces ten jest bardziej ekonomiczny niż klasyczne metody. Eliminacja specjalistycznych narzędzi tnących redukuje również koszty ich produkcji i konserwacji.
WEDM ogranicza także ryzyko błędów przy przejściu z projektu do produkcji seryjnej. Prototypy wykonane tą metodą są niemal identyczne z finalnymi produktami, co pozwala szybko wykryć ewentualne problemy konstrukcyjne lub technologiczne. Wczesna identyfikacja takich problemów zmniejsza ryzyko kosztownych poprawek na etapie produkcji.
Dodatkowo elektrodrążenie drutowe umożliwia efektywne wykorzystanie materiałów dzięki precyzyjnym cięciom i ograniczeniu odpadów. Jest to szczególnie istotne przy pracy z drogimi surowcami, jak tytan czy superstopy niklu, często wykorzystywanymi w projektach badawczo-rozwojowych.
Ciekawostka: W badaniach nad technologiami lotniczymi WEDM stosowane jest do tworzenia prototypów komponentów silników odrzutowych, zdolnych do pracy w ekstremalnych warunkach. Technologia ta pozwala odwzorować skomplikowaną geometrię i zachować wymagane właściwości mechaniczne.
Przyspieszenie innowacji
Elektrodrążenie drutowe wspiera badania i rozwój przez przyspieszenie cyklu tworzenia innowacji. Szybka produkcja prototypów umożliwia dynamiczne testy nowych koncepcji oraz ich udoskonalanie w krótkim czasie. Dzięki temu możliwe jest szybsze wdrażanie nowych produktów na rynek oraz zwiększenie konkurencyjności przedsiębiorstw.
Technologia znajduje zastosowanie w takich branżach jak lotnictwo, motoryzacja, medycyna, gdzie ciągły rozwój technologii ma kluczowe znaczenie. Możliwość szybkiego tworzenia modeli koncepcyjnych sprawia, że elektrodrążenie drutowe stanowi niezastąpione narzędzie w pracy zespołów R&D.
Elektrodrążenie drutowe zapewnia unikalne możliwości w procesie badań i rozwoju dzięki wysokiej precyzji, szerokim możliwościom materiałowym oraz efektywności kosztowej. Technologia wspiera nie tylko tworzenie dokładnych prototypów, ale także rozwój innowacyjnych rozwiązań technicznych na każdym etapie realizacji projektu.
Minimalne odkształcenia materiału w obróbce delikatnych elementów za pomocą WEDM
Elektrodrążenie drutowe (WEDM) wyróżnia się możliwością precyzyjnej obróbki delikatnych elementów bez ryzyka odkształceń mechanicznych. Brak bezpośredniego kontaktu między drutem a materiałem eliminuje zagrożenie uszkodzeń, co ma istotne znaczenie przy cienkościennych lub kruchych komponentach.
Proces WEDM opiera się na usuwaniu materiału przez wyładowania elektryczne, które nie generują naprężeń mechanicznych. Umożliwia to obróbkę materiałów narażonych na uszkodzenia podczas tradycyjnego cięcia. Technologia ta idealnie sprawdza się w produkcji elementów, które muszą zachować pierwotną geometrię oraz strukturę.
Zachowanie integralności materiału
WEDM umożliwia precyzyjną obróbkę materiałów po hartowaniu bez ryzyka deformacji lub zmian strukturalnych. Ma to kluczowe znaczenie przy produkcji komponentów, które muszą zachować parametry mechaniczne, takie jak wytrzymałość czy twardość. Brak naprężeń pozwala na wytwarzanie elementów o wysokiej trwałości i dokładności.
Minimalizacja odkształceń jest szczególnie istotna w przemyśle lotniczym, gdzie nawet niewielkie deformacje mogą wpływać na bezpieczeństwo i niezawodność. WEDM umożliwia tworzenie skomplikowanych kształtów w cienkościennych częściach, co zapewnia zgodność z wymaganiami jakościowymi.
Wskazówka: Przy projektowaniu delikatnych elementów do obróbki WEDM, korzystne jest stosowanie minimalnej grubości materiału, co poprawia precyzję i zmniejsza ryzyko deformacji. Cienkie ścianki mogą być obrabiane z zachowaniem oryginalnych kształtów.
Ochrona struktury materiału
Proces WEDM generuje znikome ilości ciepła, co ogranicza ryzyko uszkodzeń termicznych. Ma to szczególne znaczenie przy obróbce materiałów wrażliwych na podwyższoną temperaturę, takich jak tytan czy niektóre stopy aluminium. Konwencjonalne metody często prowadzą do przegrzewania materiału, powodując zmiany strukturalne i pogorszenie właściwości.
Technologia elektrodrążenia pozwala na precyzyjne wycinanie bez wpływu na mikrostrukturę, co zachowuje pierwotne cechy mechaniczne materiału. Sprawia to, że WEDM doskonale nadaje się do produkcji komponentów wymagających wysokiej wytrzymałości i twardości.
Elektrodrążenie drutowe umożliwia obróbkę materiałów odpornych na korozję, takich jak stal nierdzewna czy tytan, bez uszkodzeń mechanicznych i termicznych. Jest to istotne w produkcji elementów wykorzystywanych w środowiskach agresywnych, np. w przemyśle morskim lub chemicznym.
Zastosowanie w produkcji precyzyjnych komponentów
Elektrodrążenie drutowe znajduje szerokie zastosowanie w wytwarzaniu precyzyjnych elementów dla branż wymagających najwyższej jakości, takich jak lotnictwo, medycyna czy elektronika. Technologia umożliwia tworzenie złożonych kształtów z zachowaniem minimalnych odkształceń, co jest kluczowe dla zapewnienia funkcjonalności i bezpieczeństwa.
WEDM pozwala na obróbkę twardych materiałów, w tym stali hartowanej czy węglików spiekanych, bez ryzyka pęknięć lub uszkodzeń. Ma to szczególne znaczenie dla części, które muszą zachować trwałość, odporność na zużycie oraz wysoką precyzję.
Przykłady zastosowań WEDM w produkcji precyzyjnych komponentów:
- Elementy lotnicze: turbiny, łopatki, części silników
- Komponenty medyczne: implanty, narzędzia chirurgiczne, mikrofluidyka
- Części elektroniczne: mikroelementy, złącza, obudowy
Przy wyborze materiału do obróbki WEDM istotna jest jego przewodność elektryczna. Materiały takie jak miedź czy mosiądz, charakteryzujące się wysoką przewodnością, sprawdzają się doskonale w tym procesie.
Podsumowanie
Elektrodrążenie drutowe (WEDM) stanowi przełomową technologię nowoczesnej obróbki metali, oferując wyjątkowe możliwości pod względem precyzji, dokładności oraz różnorodności zastosowań. Technika ta umożliwia tworzenie elementów o skomplikowanych kształtach z wysoką dokładnością, co czyni ją niezastąpioną w wielu gałęziach przemysłu.
WEDM znajduje szerokie zastosowanie w branży medycznej i stomatologicznej, gdzie precyzja oraz biokompatybilność materiałów odgrywają kluczową rolę. W produkcji seryjnej pozwala na znaczące korzyści ekonomiczne poprzez ograniczenie kosztów obróbki wykończeniowej oraz optymalizację zużycia materiałów eksploatacyjnych. Jako alternatywa dla konwencjonalnych metod obróbki umożliwia pracę z materiałami o wysokiej twardości bez ryzyka uszkodzeń mechanicznych.
W procesie badań i rozwoju WEDM przyspiesza cykl innowacji, umożliwiając szybkie prototypowanie oraz łatwe wprowadzanie modyfikacji w projektach. Minimalizacja odkształceń materiału podczas obróbki sprawia, że technologia doskonale nadaje się do produkcji delikatnych, cienkościennych komponentów o skomplikowanej geometrii.
Elektrodrążenie drutowe zmienia podejście do obróbki metali, oferując rozwiązania nieosiągalne dla tradycyjnych metod. Unikalne właściwości WEDM czynią ją kluczową technologią dla przedsiębiorstw poszukujących innowacyjnych, precyzyjnych oraz efektywnych rozwiązań w produkcji zaawansowanych komponentów.
